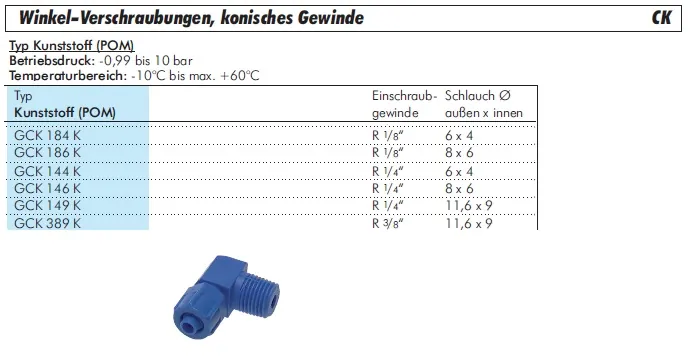

CK-Winkel-Verschraubung Kunststoff POM konisches Gewinde (alle Größen)

Diese Winkel-Einschraubverschraubung aus Polyoxymethylen (POM) ist eine spezielle CK-Schnellverschraubung, die für Anwendungen bei starken Vibrationen, im Vakuum oder bei der Verwendung von weichen Schläuchen konzipiert ist. Sie verfügt über ein konisches Außengewinde (R-Gewinde nach ISO 7-1 bzw. EN 10226-1), bei dem die Abdichtung direkt über das Gewindeflankenpaar erfolgt. Dieses Dichtprinzip erfordert die Nutzung eines Dichtmittels (z.B. PTFE-Band) und ermöglicht eine sofortige, dichte Verbindung beim Einschrauben.

Das Material POM zeichnet sich durch hohe Festigkeit, Zähigkeit und Abriebfestigkeit aus. Die Verschraubung ist für einen Betriebsdruck von bis zu 10 bar und einen Temperaturbereich von -10°C bis +60°C ausgelegt. POM bietet eine gute Beständigkeit gegenüber Ölen, Benzin und neutralen Medien. Sie ist für gängige Kunststoffschläuche wie PU (Polyurethan), PA (Polyamid) und PE (Polyethylen) geeignet.

Vorteile auf einen Blick

• Sichere Verschraubung durch robustes Überwurfmutter-System, keine einfache Steckverbindung.

• Hohe mechanische Festigkeit des POM-Materials gewährleistet Langlebigkeit und große Schlagfestigkeit.

• Vakuumanwendungen durch die spezielle Bauweise für den Einsatz bei Unterdruck geeignet.

• Konisches Gewinde (R-Gewinde) ermöglicht eine sofortige Abdichtung im Einschraubprozess.

Anwendungstipp

Zur Abdichtung des konischen Gewindes ist die Verwendung eines chemisch beständigen PTFE-Dichtbands für R-Gewinde erforderlich, um eine zuverlässige Dichtheit auf der Gewindeflanke zu gewährleisten.

Die CK-Winkel-Verschraubung aus POM mit konischem Gewinde ist eine robuste Lösung für zuverlässige pneumatische Verbindungen, insbesondere bei anspruchsvollen technischen Rahmenbedingungen und beengten Platzverhältnissen.
