Drehbare 90°-Pneumatikverbindung bis 10 bar für anspruchsvolle Anwendungen

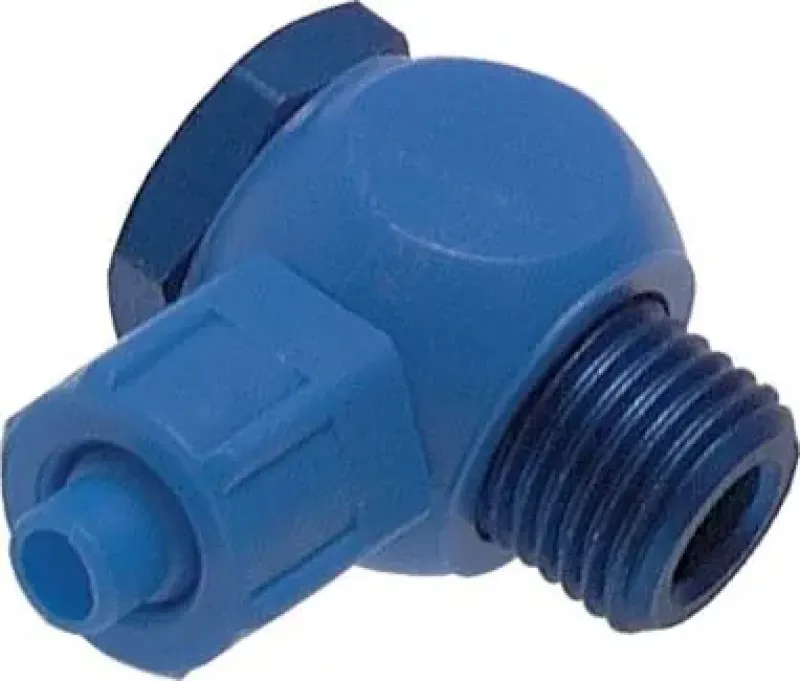

Diese CK-Winkel-Verschraubung aus Polyoxymethylen (POM) ist als Hohlschraube mit einem zylindrischen Außengewinde (G-Gewinde nach ISO 228) ausgeführt. Die Konstruktion ermöglicht eine 360° drehbare Ausrichtung des Schlauchabgangs nach der Montage, was eine flexible Installation in engen Bauräumen gewährleistet. Die Abdichtung erfolgt statisch über einen separaten O-Ring auf der Planfläche des Einschraublochs, nicht über das Gewinde. Dieses spezielle CK-Design ist für hohe Anforderungen an Vibrationsfestigkeit und Vakuumbeständigkeit konzipiert.

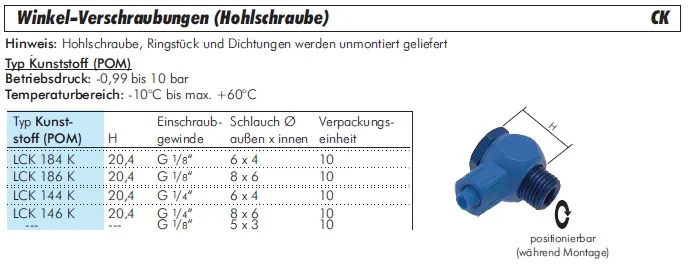

Das Material POM zeichnet sich durch hohe Festigkeit und Abriebfestigkeit aus. Die Verschraubung ist für einen Betriebsdruck von bis zu 10 bar und einen Temperaturbereich von -10°C bis +60°C ausgelegt. POM bietet eine gute Beständigkeit gegenüber Ölen, Benzin und neutralen Medien. Sie ist für gängige Kunststoffschläuche wie PU, PA und PE geeignet. Nicht für PTFE-Schläuche geeignet.
Vorteile auf einen Blick
-
Drehbare Hohlschraube ermöglicht die exakte und flexible Ausrichtung des Schlauchabgangs nach der Montage.
-
Hohe mechanische Festigkeit des POM-Materials gewährleistet Langlebigkeit und große Schlagfestigkeit.
-
Vakuumanwendungen durch die spezielle Bauweise für den Einsatz bei Unterdruck bis -0,99 bar geeignet.
-
Zylindrisches Gewinde mit O-Ring ermöglicht einfache, planseitige und sichere Abdichtung.
Anwendungstipp
Vor der Montage muss sichergestellt werden, dass die Dichtfläche des Einschraublochs sauber und unbeschädigt ist. Für die korrekte Positionierung der Armatur sollte eine passende Montagehilfe für CK-Hohlschrauben verwendet werden.
Die CK-Winkel-Verschraubung aus POM mit zylindrischem Gewinde ist eine robuste Lösung für anspruchsvolle pneumatische Verbindungen in dynamischen Umgebungen.
