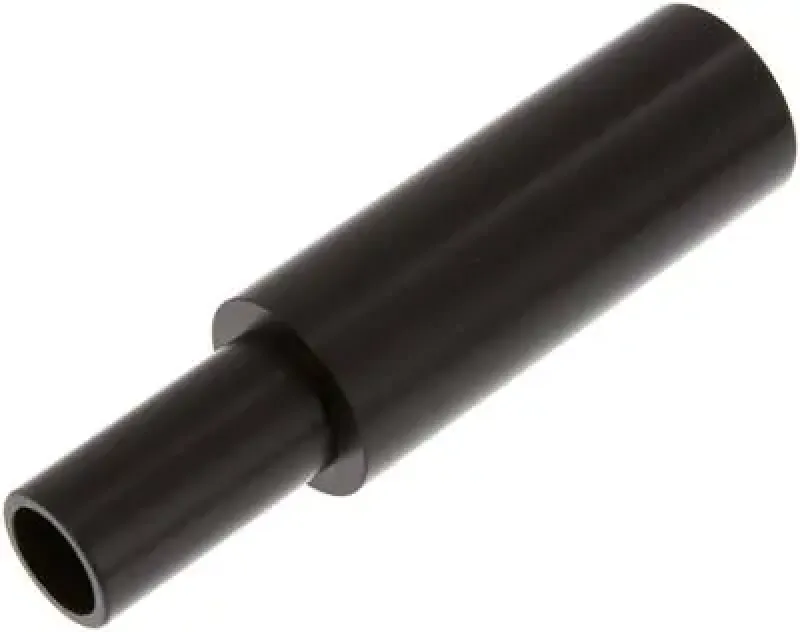

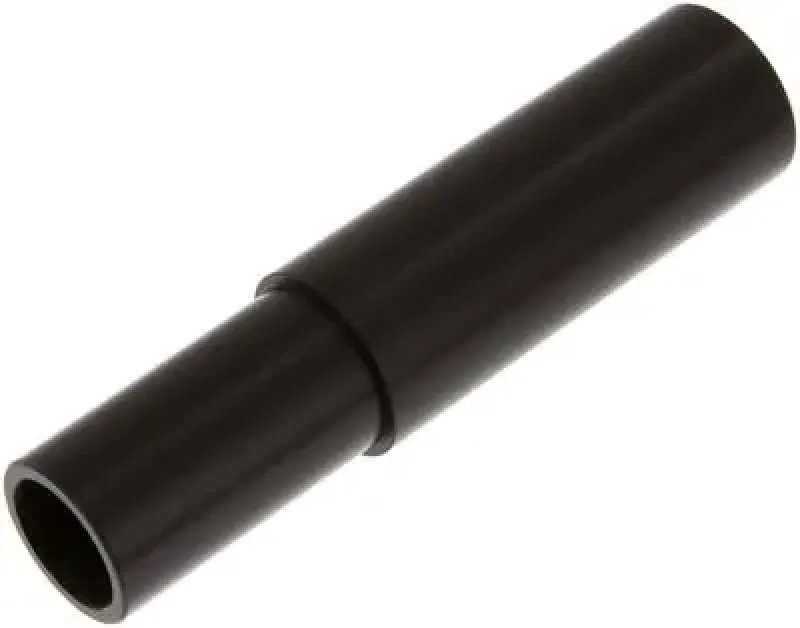

IQS Stecknippel reduzierend BIG alle Größen

Leichte Reduzierstecknippel aus PBT zur direkten Schlauchreduzierung in IQS-Steckanschlüssen der BIG-Serie

Die IQS Stecknippel reduzierend BIG in alle Größen sind die effiziente Lösung, um vorhandene IQS Steckverschraubungen ohne zusätzliche Gewindestücke auf kleinere Schlauchdurchmesser zu reduzieren. Nach dem Push-In Prinzip wird der Nippel wie ein Schlauch in einen größeren Anschluss gesteckt und bietet am anderen Ende eine Aufnahme für den reduzierten Schlauch. Die integrierte Edelstahl-Haltekralle im Inneren sorgt dabei für eine absolut zugfeste Verbindung des eingesteckten Schlauchs.

Diese Industrie-Fittings sind vollständig aus schlagfestem und chemikalienbeständigem PBT gefertigt, was sie besonders leicht und korrosionsfrei macht. Sie sind perfekt auf den Industriebedarf abgestimmt, bieten eine volle Vakuumtauglichkeit (bis -0,95 bar) und halten einem Betriebsdruck von bis zu 10 bar stand. Mit einem Temperaturbereich von -20°C bis +70°C und hochwertigen NBR-Dichtungen sind sie das ideale Pneumatik-Zubehör für komplexe Verteilungssysteme im Maschinenbau.

• Direkte Reduzierung: Ermöglicht den Übergang von einer großen IQS-Steckaufnahme auf einen kleineren Schlauch ohne Gewinde

• Leichtbauweise: Hochwertiges PBT sorgt für geringes Eigengewicht bei gleichzeitig hoher mechanischer Festigkeit

• Hohe Druckfestigkeit: Souveräner Einsatz in Druckluft-Systemen bis 20 bar und im Grobvakuumbereich

• Werkzeuglose Montage: Einfaches Einstecken in vorhandene Anschlüsse beschleunigt den Anlagenaufbau massiv

Anwendungstipp:
Stecken Sie den IQS Stecknippel fest in die Aufnahme der größeren Verschraubung, bis dieser spürbar einrastet. Achten Sie darauf, dass der nachfolgende, kleinere Schlauch ebenfalls bis zum Anschlag eingeführt wird, um eine optimale Dichtheit am Druckluftanschluss zu gewährleisten.

Sicherheitshinweis:
Vergewissern Sie sich vor der Druckbeaufschlagung, dass der Stecknippel vollständig arretiert ist. Ein unvollständiges Einstecken kann unter hohem Druck zum Herausschießen des Bauteils führen. Arbeiten am Pneumatik-Zubehör dürfen nur im drucklosen Zustand erfolgen.

Sichern Sie sich jetzt die passenden IQS BIG Reduziernippel für eine flexible und gewindelose Systemanpassung.

Werkstoffe:
Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBR

Temperaturbereich:
-20°C bis max. +70°C

Betriebsdruck:
-0,95 bis 10 bar (70°C: max. 7 bar)

Medien:
Druckluft, neutrale Gase, Kaltwasser

Vorteile:
•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen (nicht Ø 32): FDA, DVGW W 270, KTW, NSF 51 & 61
