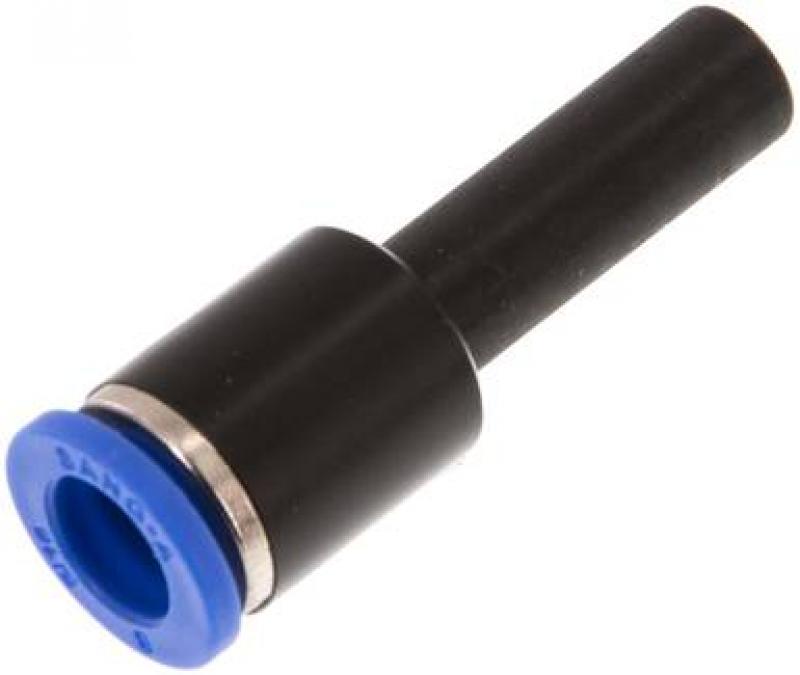

IQS Steckverbinder mit zölligem Stecknippel für metrische Schläuche alle Größen

Adapter-Lösung von metrischem Schlauch auf zölliges System – Kombi-Push-In & Nippel – Kunststoff/Messing vernickelt – bis 20 bar

Die IQS Steckverbindung (Instant-Quick-System) mit zölligem Stecknippel für metrische Schläuche ist die spezialisierte Adapter-Lösung, um einen metrischen Schlauch nahtlos an ein bestehendes zölliges (Inch) System anzuschließen. Dieses strategische Bauteil überbrückt die Kompatibilitätslücke: Es bietet eine Push-In-Aufnahme für einen metrischen Schlauch (mm) auf der einen Seite und einen fest integrierten, präzisionsgefertigten zölligen Stecknippel (z. B. 1/4" oder 3/8" Außendurchmesser) auf der anderen Seite. Damit können Sie metrische Leitungen direkt in eine zöllige IQS-Kupplung oder eine Komponente mit entsprechender zölliger Aufnahme einbinden.

Das Funktionsprinzip basiert auf einer hochwertigen Edelstahl-Haltekralle in der metrischen Schlauchaufnahme, die den Schlauch sicher fixiert, während ein innenliegender NBR-Dichtring für absolute Leckagefreiheit sorgt. Der fest verpresste zöllige Stecknippel aus vernickeltem Messing garantiert einen dichten Sitz in der Zielkomponente. Gefertigt aus einer Kombination von robustem technischem Kunststoff und Messing, ist dieser Adapter für Betriebsdruckbereiche von -0,95 bis 20 bar ausgelegt und deckt somit alle Anforderungen im internationalen Maschinenbau ab.

• System-Adapter: Verbindet metrische Schläuche (mm) mit zölligen Systemkomponenten (Inch-Nippel).

• Hybrid-Kompatibilität: Passgenau für gängige metrische Schlauchmaße (z.B. 6 mm, 8 mm, 10 mm) und zöllige Nippelmaße (z.B. 1/4", 3/8").

• Einfache Integration: Schnelle und werkzeuglose Verbindung in bestehende IQS- oder US-Standardsysteme.

• Industriestandard: Zuverlässige Abdichtung bis 20 bar durch NBR-Dichtung und präzise Fertigung.

Anwendungstipp: Achten Sie darauf, dass der metrische Schlauch, der in die Push-In-Seite eingeführt wird, exakt rechtwinklig geschnitten ist. Der zöllige Stecknippel muss nur in die passende Aufnahme der Zielkomponente eingedrückt werden.

Sicherheitshinweis: Stellen Sie sicher, dass Schlauch (metrisch) und Stecknippel (zöllig) den korrekten Nennweiten entsprechen. Eine Verwechslung oder das Mischen von Maßen führt zu Undichtigkeiten. Nicht für aggressive Chemikalien verwenden.

Diese professionelle Adapterlösung für die Systemintegration von metrischen und zölligen Komponenten jetzt hier direkt online bestellen.

Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
-0,95 bis 20 bar

Medien:
Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)

Vorteile:
•große Produktvielzahl, •hohe Dichtigkeit, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring
