IQS Steckverbindungen (auch reduzierend) Inch Zoll Pneumatik & Druckluft alle Größen

Leckagefreie Push-In-Kupplung für zöllige Schläuche – Verbindet & reduziert Durchmesser – Kunststoff/Messing vernickelt – bis 20 bar

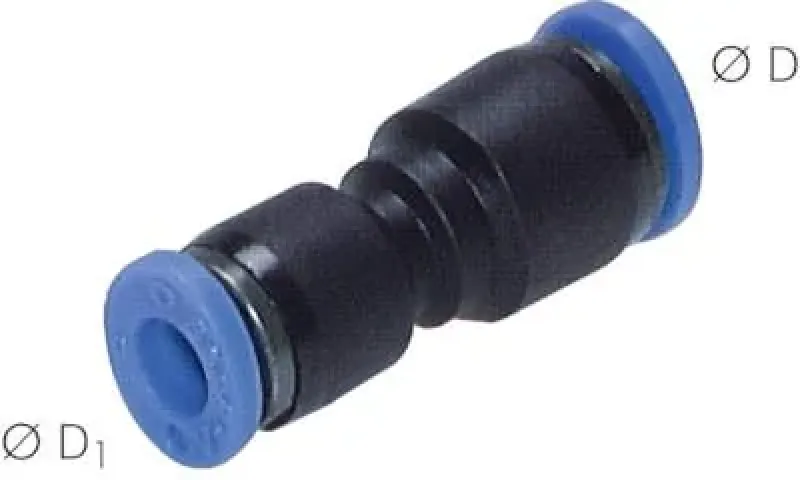

Die IQS Steckverbindung (Instant-Quick-System) in Inch-Maßen ist die effiziente Lösung für die werkzeuglose Schlauchmontage in US-amerikanischen und internationalen fluidtechnischen Systemen. Dieses gerade Verbindungselement ermöglicht die einfache Verlängerung oder, in der reduzierenden Variante, die Anpassung an unterschiedliche Schlauchdurchmesser (z. B. 1/4" auf 3/8"). Das Funktionsprinzip basiert auf einer hochwertigen Edelstahl-Haltekralle in jeder Schlauchaufnahme, die den Zoll-Schlauch sicher fixiert, während ein innenliegender NBR-Dichtring für eine sofortige Leckagefreiheit bei Luft und neutralen Gasen sorgt.

Gefertigt aus einer robusten Kombination aus technischem Kunststoff (Körper) und wahlweise Messing-vernickelt (für Varianten mit Gewinde), bietet dieser Steckverbinder eine hohe mechanische Belastbarkeit bei geringem Eigengewicht. Er ist für Betriebsdruckbereiche von -0,95 bis 20 bar ausgelegt und deckt somit alle Anforderungen im Industriebedarf sowie in der Pneumatik ab. Dank der Kompatibilität mit Zoll-Systemen ist er ein unverzichtbares Bauteil für Maschinen, die für den US-amerikanischen Markt bestimmt sind, sowie für Anwendungen in der Niederdruck-Hydraulik im angloamerikanischen Raum.

• Zoll-Kompatibilität: Passend für gängige Inch-Schlauchmaße (z.B. 1/8", 1/4", 3/8", 1/2") für internationale Systeme.

• Reduzierfunktion: Ermöglicht den direkten, geraden Übergang von einem größeren auf einen kleineren Schlauch-Außendurchmesser.

• Schnellmontage: Einfaches Einstecken des Schlauchs ohne Spezialwerkzeug für maximale Zeitersparnis.

• Sichere Fixierung: Hochfeste Edelstahl-Haltekralle garantiert festen Sitz auch bei Druckstößen.

Anwendungstipp: Für eine einwandfreie Funktion muss der Schlauch exakt rechtwinklig mit einem Schlauchschneider gekappt sein. Schieben Sie den Schlauch bis zum spürbaren Anschlag in den IQS-Steckanschluss, um sicherzustellen, dass er tief genug im Dichtring sitzt.

Sicherheitshinweis: Achten Sie strikt auf die Einhaltung der Inch-Maße und mischen Sie diese nicht mit metrischen Bauteilen, um Undichtigkeiten zu vermeiden. Nicht für brennbare Gase oder aggressive Chemikalien verwenden.

Diese professionelle Stecklösung für die schnelle Schlauchmontage in Zoll-Systemen jetzt hier direkt online bestellen.

Werkstoffe:
Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
0°C bis max. +60°C

Betriebsdruck:
-0,95 bis 10 bar

Medien:
Druckluft, neutrale Gase sowie Wasser (darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)

Bitte verwenden Sie für diese Steckanschlüsse ausschließlich folgende Pneumatikschläuche:
Zöllige Polyurethan-Schläuche, Standard
