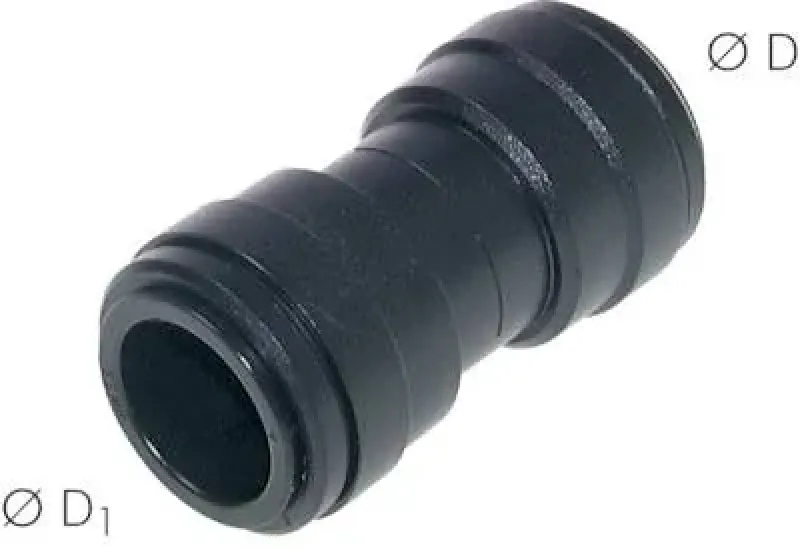

IQS Steckverbindungen BIG auch reduzierend alle Größen

Vielseitige gerade Reduzier-Steckverbinder für den effizienten Übergang verschiedener Schlauchdurchmesser in industriellen Druckluftnetzen

Die IQS Steckverbindungen BIG in alle Größen bieten maximale Flexibilität in der Schlauchführung, indem sie auch als Reduzierstücke (reduzierend) agieren. Das bewährte Push-In Prinzip an beiden Enden ermöglicht eine schnelle, werkzeuglose Montage unterschiedlicher Schlauchmaße. Die integrierte Edelstahl-Haltekralle garantiert einen sicheren und langlebigen Halt, während die hochwertige Bauweise eine zuverlässige Abdichtung in pneumatischen Systeme sicherstellt.

Diese Industrie-Fittings bestehen aus langlebigem PBT und sind für den harten Industriebedarf ausgelegt. Sie eignen sich für Anwendungen mit Druckluftanschluss und sind zudem vakuumtauglich (bis -0,95 bar). Die Druckbeständigkeit reicht bis zu 10 bar, bei einem Temperaturbereich von -20°C bis +70°C. Die verbauten NBR-Dichtungen gewährleisten eine hohe Betriebssicherheit und Zuverlässigkeit in Branchen wie dem Maschinenbau und der Automatisierungstechnik.

• Reduzierende Funktion: Ermöglicht den direkten, geraden Übergang von einem großen auf einen kleineren Schlauchdurchmesser im BIG-Sortiment

• Vielseitige Größen: Für alle gängigen großen Schlauch- und auch reduzierenden Maße verfügbar

• Hohe Betriebssicherheit: Robuste Bauweise und Edelstahl-Haltekrallen für Langlebigkeit und Zuverlässigkeit

• Einfache Handhabung: Schnelle Push-In Montage und Demontage sparen wertvolle Installationszeit

Anwendungstipp:
Achten Sie bei der Installation darauf, dass beide Schlauchenden sauber und rechtwinklig geschnitten sind, um eine optimale Dichtheit und die volle Haltekraft der Schnellsteckverbinder zu gewährleisten. Die Schlauchenden müssen bis zum Anschlag in die Verbindung geschoben werden.

Sicherheitshinweis:
Sämtliche Montage- und Wartungsarbeiten an der Druckluft-Anlage dürfen ausschließlich im drucklosen und spannungsfreien Zustand durchgeführt werden. Das Missachten dieser Regel kann zu schweren Unfällen und Schäden am Pneumatik-Zubehör führen.

Optimieren Sie jetzt Ihre Druckluftinstallation und bestellen Sie die zuverlässigen IQS BIG Steckverbindungen in unserem Onlineshop.

Werkstoffe:

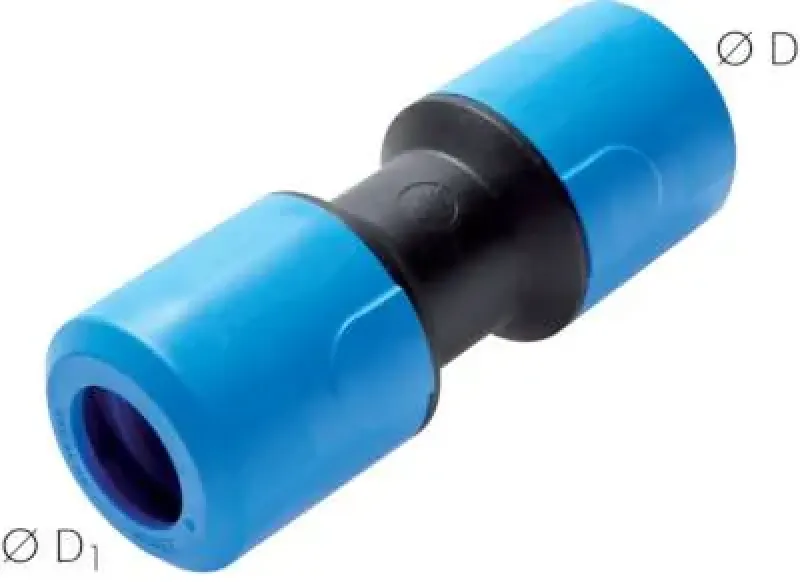

Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBR

Temperaturbereich:
-20°C bis max. +70°C

Betriebsdruck:
-0,95 bis 10 bar (70°C: max. 7 bar)

Medien:
Druckluft, neutrale Gase, Kaltwasser

Vorteile:
•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen (nicht Ø 32): FDA, DVGW W 270, KTW, NSF 51 & 61
