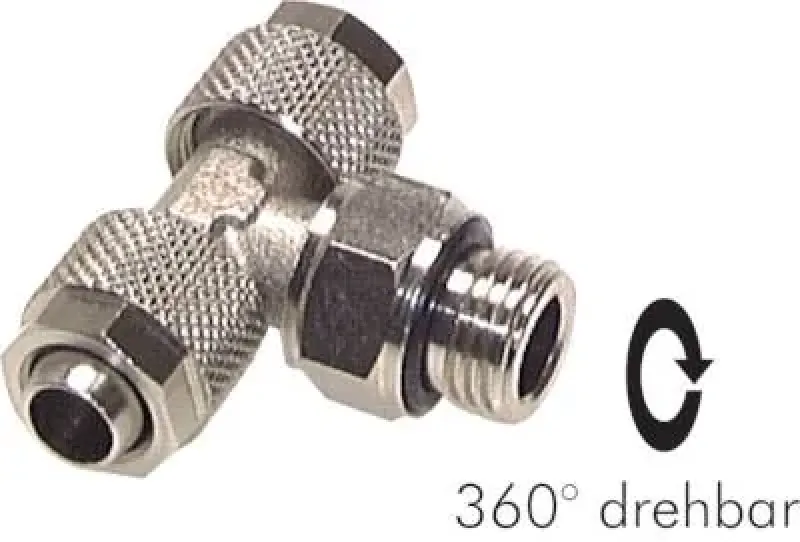

CK-T-Verschraubung 360° drehbar Messing vernickelt (alle Größen)

Maximale Bewegungsfreiheit bis 20 bar durch 360° Gelenkfunktion

Diese CK-T-Verschraubung aus vernickeltem Messing ist eine spezialisierte Gelenkarmatur, die für den Einsatz in stark bewegten oder vibrierenden Anlagen konzipiert ist. Die Armatur ermöglicht eine T-förmige Verzweigung und eine 360° drehbare Ausrichtung der Schlauchabgänge, was eine spannungsfreie Leitungsführung gewährleistet und Torsionskräfte im Schlauch verhindert.

Gefertigt aus robustem Messing CW614N (oft als MS 58 bezeichnet) mit hochwertiger Vernickelung, hält die Verschraubung Drücken bis zu 20 bar und Temperaturen von -20°C bis +80°C stand. Die Abdichtung erfolgt über das bewährte CK-Überwurfmutter-System, das eine zugfeste und vibrationssichere Verbindung der Kunststoffleitung ermöglicht, ohne zusätzliche Dichtmittel am Schlauch zu benötigen.

Vorteile auf einen Blick

• 360° kugelgelagerte Drehfunktion verhindert Torsionsspannungen im Schlauch und ermöglicht maximale Flexibilität bei Roboteranwendungen.

• Messing vernickelt gewährleistet hohe Schlagfestigkeit und dauerhaften Korrosionsschutz im industriellen Dauereinsatz.

• Hohe Druckbeständigkeit ermöglicht den Einsatz in anspruchsvollen pneumatischen Systemen bis 20 bar.

• Vakuumtauglichkeit für Anwendungen bis -0,95 bar durch präzise gefertigte Dichtflächen.

Anwendungstipp

Um die volle Beweglichkeit des Gelenks dauerhaft zu erhalten, sollte der Schlauch mit einem Präzisions-Schlauchschneider rechtwinklig gekürzt werden, damit keine axialen Spannungen auf das Drehsegment der Verschraubung wirken.

Die CK-T-Verschraubung bietet eine technisch überlegene Lösung für hochflexible Schlauchverbindungen in automatisierten Fertigungsprozessen. Jetzt online bestellen

Verwendung:
Für langsame Drehbewegungen, z.B. um das Verdrehen von Schläuchen zu vermeiden.

Typ Messing vernickelt (NBR- & FKM-Dichtung)

Betriebsdruck: -0,95 bis 20 bar

Temperaturbereich: -20°C bis max. +80°C, (FKM-Dichtung: -20°C bis max. +150°C)

Typ Aluminium

Betriebsdruck: -0,99 bis 15 bar

Temperaturbereich: -15°C bis max. +70°C

Typ Kunststoff (POM)

Betriebsdruck: -0,99 bis 10 bar

Temperaturbereich: -10°C bis max. +60°C
