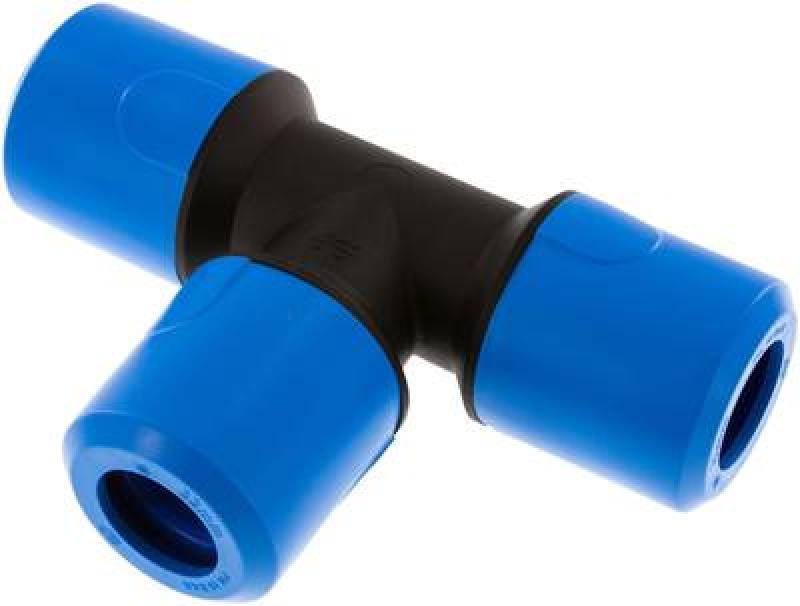

IQS T-Steckverbindungen BIG auch reduzierend alle Größen

Leistungsstarke T-Steckverbinder zur effizienten Druckluftverteilung und Schlauchreduzierung in industriellen Netzwerken

Die IQS T-Steckverbindungen BIG in alle Größen dienen als zentrale Abzweigstücke für die Verteilung von Druckluft in großformatigen Schlauchsystemen. Dank des integrierten Push-In Prinzip lassen sich drei Schlauchenden schnell und werkzeuglose Montage miteinander verbinden, wobei die Ausführung auch reduzierend den direkten Übergang auf unterschiedliche Schlauchdurchmesser ermöglicht. Die internen Edelstahl-Haltekralle Komponenten sorgen für eine extrem zugfeste Verbindung, die selbst bei Vibrationen absolut sicher bleibt.

Gefertigt aus schlagfestem PBT, sind diese Industrie-Fittings speziell für den harten Industriebedarf und den Anlagenbau entwickelt worden. Sie decken einen weiten Anwendungsbereich ab, sind vakuumtauglich (bis -0,95 bar) und für einen Betriebsdruck von bis zu 10 bar ausgelegt. Die hochwertigen NBR-Dichtungen gewährleisten eine zuverlässige Performance im Temperaturbereich von -20°C bis +70°C, was sie zum idealen Pneumatik-Zubehör für die Automobilindustrie und den Maschinenbau macht.

• Drei-Wege-Verteilung: Effiziente T-Abzweigung für eine strukturierte Luftführung in alle gängigen BIG-Größen

• Reduzier-Option: Nahtlose Verbindung unterschiedlicher Schlauchmaße ohne zusätzliche Adapterstücke

• Maximale Haltekraft: Edelstahl-Haltekrallen garantieren eine dauerhafte Fixierung auch bei hohen Druckstößen

• Schnelle Installation: Einfache Handhabung durch Push-In Technik reduziert Stillstandszeiten bei Wartungsarbeiten

Anwendungstipp:
Achten Sie beim Einstecken darauf, dass alle drei Schlauchenden bis zum spürbaren Anschlag in den Druckluftanschluss geschoben werden. Nur so greift die Haltekralle hinter die Schlauchwandung und die NBR-Dichtung umschließt den Schlauch für eine optimale Vakuumtauglichkeit vollständig.

Sicherheitshinweis:
Trennen Sie die Verbindungen niemals, solange das System unter Druck steht. Ein plötzliches Lösen der Schnellsteckverbinder kann zu gefährlichen Unfällen führen. Prüfen Sie vor der Inbetriebnahme die Kompatibilität der verwendeten Schläuche mit den Druckwerten der Anlage.

Optimieren Sie Ihre pneumatische Infrastruktur mit den vielseitigen IQS BIG T-Steckverbindern für höchste Betriebssicherheit.

Werkstoffe:
Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBR

Temperaturbereich:
-20°C bis max. +70°C

Betriebsdruck:
-0,95 bis 10 bar (70°C: max. 7 bar)

Medien:
Druckluft, neutrale Gase, Kaltwasser

Vorteile:
•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen (nicht Ø 32): FDA, DVGW W 270, KTW, NSF 51 & 61
