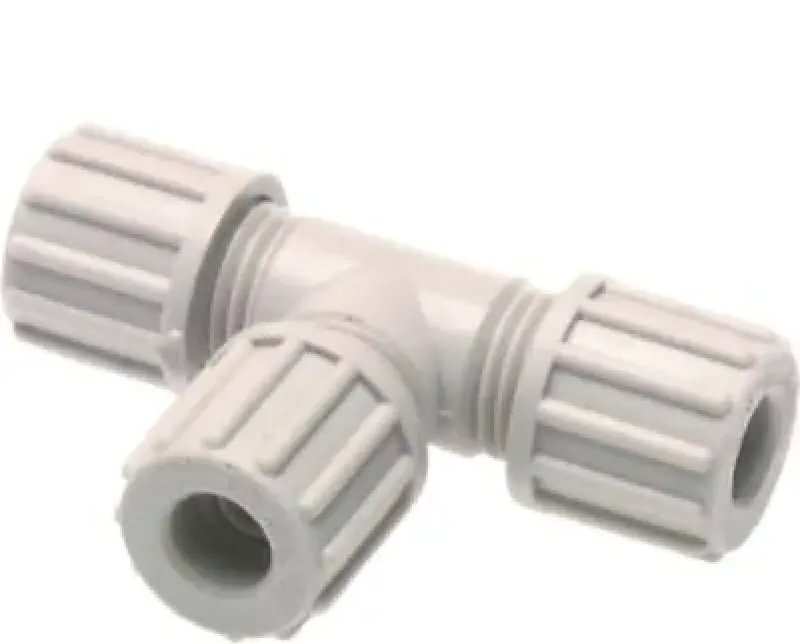

T-Schlauchverbindung Polyamid Anschlussprinzip 1 (alle Größen)

Verzweigung bis PN16 für robuste Pneumatik- und Hydrauliksysteme

Diese T-Schlauchverbindung aus Polyamid (PA) ermöglicht die zuverlässige Verzweigung einer Schlauchleitung in zwei Abgänge innerhalb eines Leitungssystems. Die Verbindung basiert auf dem Anschlussprinzip 1 (Schneidring-Prinzip), bei dem ein PA-Schneidring durch das Anziehen der Überwurfmuttern eine kraftschlüssige und zugfeste Pressverbindung auf der Schlauchaußenwand erzeugt. Die hohe mechanische Festigkeit von Polyamid prädestiniert diese Armatur für den Einsatz unter hohem Druck und Vibrationen im Maschinenbau.

Die technischen Leistungswerte umfassen eine Druckbeständigkeit von bis zu PN16 bei Raumtemperatur und einen Temperaturbereich von -20°C bis +90°C. Das Material PA gewährleistet dabei eine gute Beständigkeit gegenüber Ölen, Fetten und neutralen Medien, wie sie typischerweise in industriellen Anlagen vorkommen. Das System ist für den Einsatz mit kalibrierten Schläuchen aus PA, PE, PUR oder PVC optimiert. Nicht für PTFE-Schläuche geeignet.

Vorteile auf einen Blick

• Hochfestes Polyamid gewährleistet eine hohe Druckbeständigkeit und Vibrationsfestigkeit der T-Verzweigung

• Integrierter PA-Schneidring sorgt für eine sichere, zugfeste Verbindung ohne zusätzliche Dichtmittel am Schlauch

• Kompakte T-Bauform ermöglicht die effiziente Verteilung von Medien in engen Bauräumen

• Öl- und Fettbeständig für den Einsatz in anspruchsvollen industriellen Umgebungen im Maschinenbau

Anwendungstipp

Zur Vermeidung von Schlauchscheuerstellen an den Kanten der Verschraubung empfiehlt sich die Verwendung eines Schlaucheinführwerkzeugs für PA-Verschraubungen, um den Schlauch ohne Beschädigung einzuführen.

Die T-Schlauchverbindung aus Polyamid bietet eine robuste und technisch ausgereifte Lösung für die Verzweigung von Druckleitungen in der Automatisierungstechnik.

Einsatzgebiet und allgemeine chemische Resistenzen
PA: Einsatz in der Pneumatik sowie für Wasser. Die chemische Beständigkeit ist gut gegenüber Benzin, Diesel, Heizöl, Alkalien.

Betriebstemperatur:
PA: bis max. +80°C

PN (bei +20°C):
10 bar

Anschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):

PA, PP, PVDF:
•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.
