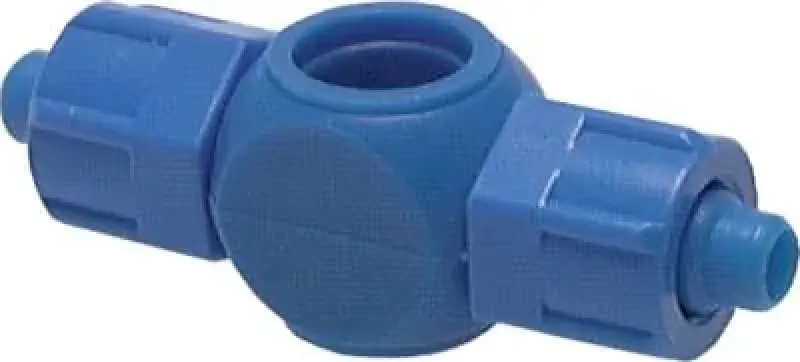

T-Verschraubung-Ringstücke Kunststoff POM für CK-Systeme (alle Größen)

Dieses T-Verschraubung-Ringstück aus Polyoxymethylen (POM) ist ein Zubehörteil für das CK-Verschraubungssystem und wird in Kombination mit einer separat erhältlichen Hohlschraube verwendet. Die Konstruktion ermöglicht nach der Montage eine 360° freie Drehbarkeit des gesamten T-Stücks, was eine flexible Installation und Ausrichtung der Leitungen in komplexen Anlagen oder bei beweglichen Maschinenteilen gewährleistet. Die Abdichtung zur Hohlschraube erfolgt über einen internen O-Ring.

Das Material POM zeichnet sich durch hohe Festigkeit und Abriebfestigkeit aus. Das Ringstück ist für einen Betriebsdruck von bis zu 10 bar und einen Temperaturbereich von -10°C bis +60°C ausgelegt. POM bietet eine gute Beständigkeit gegenüber Ölen, Benzin und neutralen Medien. Die Komponente ist für gängige Kunststoffschläuche wie PU, PA und PE geeignet. Nicht für PTFE-Schläuche geeignet.

Vorteile auf einen Blick

• Drehbare Funktionalität ermöglicht flexible Schlauchführung in beengten Bauräumen.

• Hohe mechanische Festigkeit des POM-Materials gewährleistet Langlebigkeit und große Schlagfestigkeit.

• Vakuumanwendungen durch die spezielle Bauweise für den Einsatz bei Unterdruck bis -0,99 bar geeignet.

• Bestandteil des CK-Systems für eine robuste und vibrationsfeste Verbindung.

Anwendungstipp

Bei der Montage zwischen Hohlschraube und Ringstück muss der O-Ring aus NBR korrekt positioniert und auf Unversehrtheit geprüft werden, um eine planseitige Abdichtung zu gewährleisten.

Das T-Verschraubung-Ringstück aus POM stellt eine essenzielle Systemkomponente für die Realisierung drehbarer pneumatischer T-Abgänge dar.
