Systemkomponente bis 10 bar für flexible, drehbare Pneumatikanwendungen

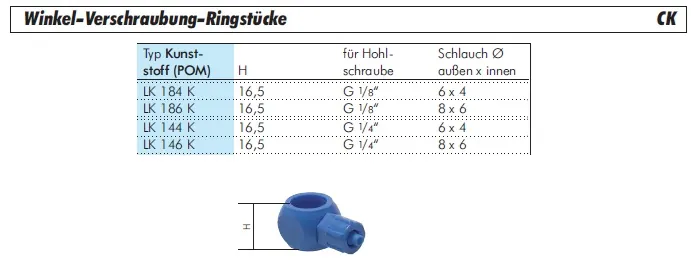

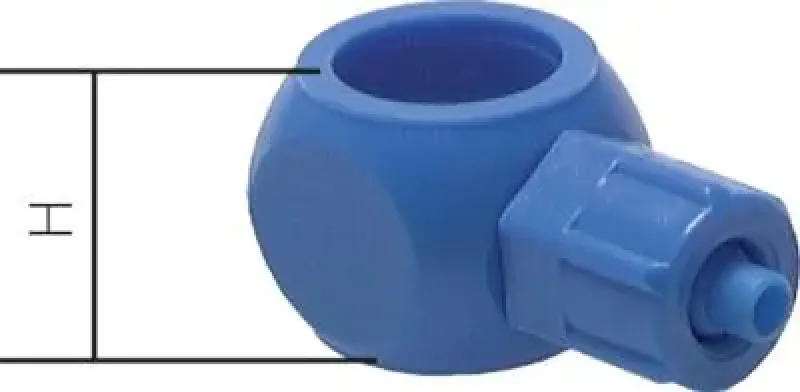

Dieses Winkel-Verschraubung-Ringstück aus Polyoxymethylen (POM) ist ein Zubehörteil für das CK-Verschraubungssystem und wird in Kombination mit einer separat erhältlichen Hohlschraube verwendet. Die Konstruktion ermöglicht nach der Montage eine 360° freie Drehbarkeit des Schlauchabganges, was eine flexible Installation und Ausrichtung der Leitungen in komplexen Anlagen oder bei beweglichen Maschinenteilen gewährleistet. Die Abdichtung zur Hohlschraube erfolgt über einen internen O-Ring.
Das Material POM zeichnet sich durch hohe Festigkeit und Abriebfestigkeit aus. Das Ringstück ist für einen Betriebsdruck von bis zu 10 bar und einen Temperaturbereich von -10°C bis +60°C ausgelegt. POM bietet eine gute Beständigkeit gegenüber Ölen, Benzin und neutralen Medien. Die Komponente ist für gängige Kunststoffschläuche wie PU, PA und PE geeignet. Nicht für PTFE-Schläuche geeignet.
Vorteile auf einen Blick
Drehbare Funktionalität ermöglicht flexible Schlauchführung in beengten Bauräumen.
Hohe mechanische Festigkeit des POM-Materials gewährleistet Langlebigkeit und große Schlagfestigkeit.
Vakuumanwendungen durch die spezielle Bauweise für den Einsatz bei Unterdruck bis -0,99 bar geeignet.
Bestandteil des CK-Systems für eine robuste und vibrationsfeste Verbindung.
Anwendungstipp
Bei der Montage zwischen Hohlschraube und Ringstück muss der O-Ring aus NBR korrekt positioniert und auf Unversehrtheit geprüft werden, um eine planseitige Abdichtung zu gewährleisten.
Das Winkel-Verschraubung-Ringstück aus POM stellt eine essenzielle Systemkomponente für die Realisierung drehbarer pneumatischer Anschlüsse dar.
Hinweis zur Produktsicherheitsverordnung n. Richlinie 2001/95/EG
Das Produkt wurde vor dem 13. Dezember 2024 vom Hersteller auf den Markt gebracht und von uns auch schon vor dem 13. Dezember 2024 zum Verkauf angeboten. Es besteht Konformität des Produkts nach Richlinie 2001/95/EG
