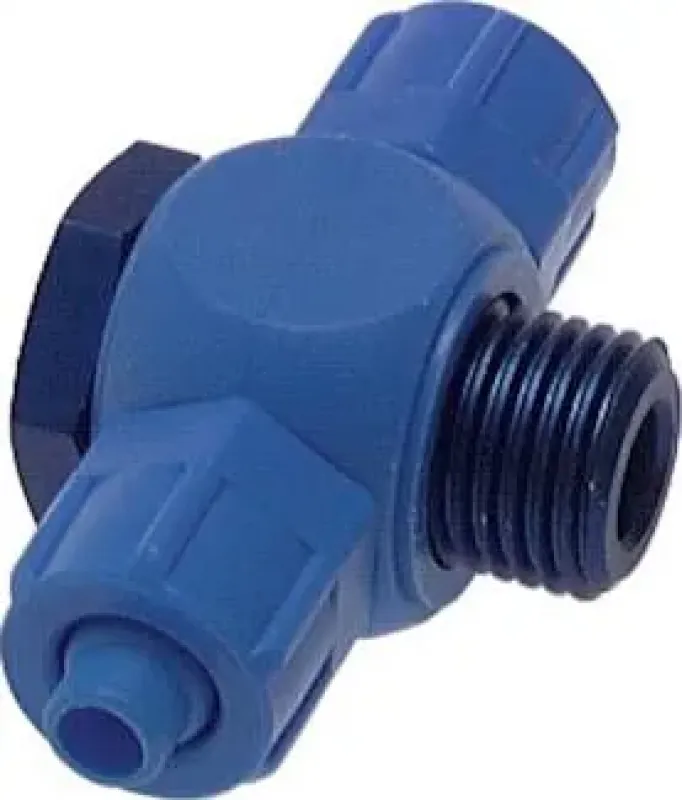

CK-T-Verschraubung zylindrisches Gewinde (Hohlschraube) Kunststoff POM (alle Größen)

Diese CK-T-Verschraubung aus Polyoxymethylen (POM) ist als Hohlschraube mit einem zylindrischen Außengewinde (G-Gewinde nach ISO 228) ausgeführt. Die Konstruktion ermöglicht eine 360° drehbare Ausrichtung der beiden Schlauchabgänge nach der Montage, was eine flexible Installation in engen Bauräumen gewährleistet. Die Abdichtung des Gewindes erfolgt statisch über einen separaten O-Ring auf der Planfläche des Einschraublochs, nicht über das Gewinde selbst. Dieses spezielle CK-Design ist für hohe Anforderungen an Vibrationsfestigkeit und Vakuumbeständigkeit konzipiert.

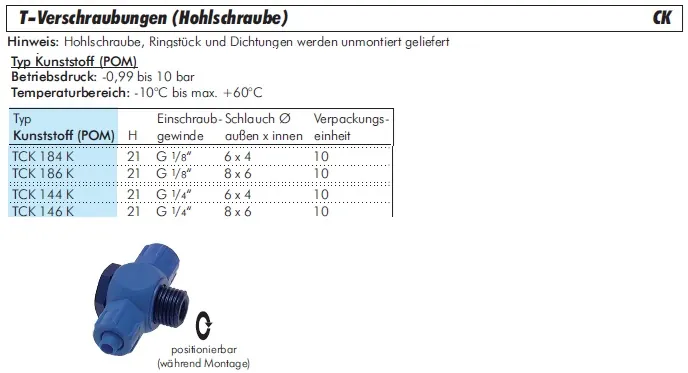

Das Material POM zeichnet sich durch hohe Festigkeit, Zähigkeit und Abriebfestigkeit aus. Die Verschraubung ist für einen Betriebsdruck von bis zu 10 bar und einen Temperaturbereich von -10°C bis +60°C ausgelegt. POM bietet eine gute Beständigkeit gegenüber Ölen, Benzin und neutralen Medien. Sie ist für gängige Kunststoffschläuche wie PU, PA und PE geeignet. Nicht für PTFE-Schläuche geeignet.

Vorteile auf einen Blick

• Drehbare Hohlschraube ermöglicht die exakte und flexible Ausrichtung der Schlauchabgänge nach der Montage.

• Hohe mechanische Festigkeit des POM-Materials gewährleistet Langlebigkeit und große Schlagfestigkeit.

• Vakuumanwendungen durch die spezielle Bauweise für den Einsatz bei Unterdruck bis -0,99 bar geeignet.

• Zylindrisches Gewinde mit O-Ring ermöglicht einfache, planseitige und sichere Abdichtung.

Anwendungstipp

Für die korrekte und leckagefreie Installation der Hohlschraube und des Ringstücks empfiehlt sich die Verwendung eines Drehmomentschlüssels für Hohlschrauben, um das korrekte Anzugsmoment auf die Planfläche zu bringen.

Die CK-T-Verschraubung aus POM mit zylindrischem Gewinde ist eine robuste Lösung für anspruchsvolle pneumatische Verbindungen in dynamischen Umgebungen.
