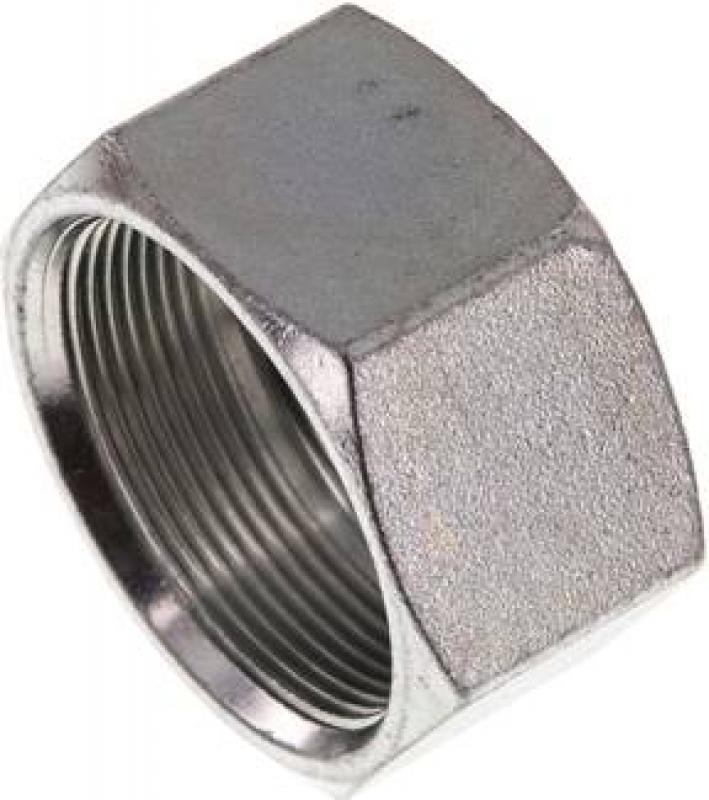

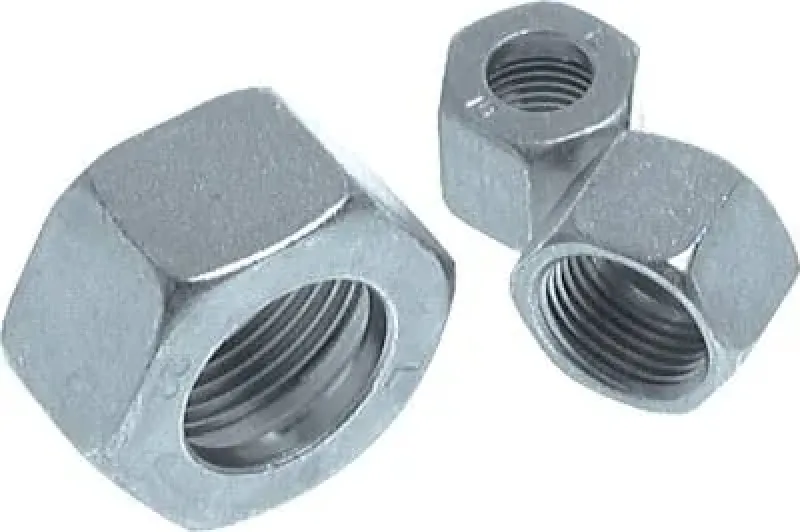

Überwurfmuttern für Schneidringverschraubung Stahl verzinkt alle Größen

Sichere Komponentenfixierung für Hydraulik, Industriebedarf, Pneumatik, Druckluft & Heizung-Sanitär – Stahl-verzinkt – 500-bar

Diese Überwurfmuttern dienen der sicheren Fixierung des Schneidrings im 24°-Konus der Verschraubung. Sie sind ein essenzieller Bestandteil des bewährten mechanischen Prinzips nach ISO-8434-1 (ehemals DIN 2353). Die Mutter presst den Schneidring gegen den Konus und das Rohr, wodurch die formschlüssige und absolut gasdicht Verbindung entsteht. Dieses System ist speziell für hohe Druckbelastungen ausgelegt und bleibt selbst unter extremen Bedingungen sowie im Bereich Vakuum dauerhaft zuverlässig.

Gefertigt aus hochwertigem Stahl-verzinkt, bieten diese Muttern eine exzellente mechanische Belastbarkeit für den täglichen Einsatz in Hydraulik und Maschinenbau. Die präzise Innengewindeausführung gewährleistet eine spielfreie Montage und maximale Spannkraft. Die hochwertige Oberflächenbeschichtung sorgt für einen soliden Korrosionsschutz, was die Ausfallsicherheit und Revisionsfreundlichkeit in Industrieanlagen und im Handwerk massiv erhöht.

• Sichere Fixierung: Sorgt für die notwendige Spannkraft zur Aktivierung des Schneidrings.

• Normkonform: Gefertigt nach ISO-8434-1 für maximale Kompatibilität mit allen Baureihen.

• Gasdicht: Perfekte Abdichtung für kritische Medien und anspruchsvolle Druckluft-Systeme.

• Langlebig: Robuster Stahl-verzinkt garantiert eine hohe Standzeit bei intensiver Nutzung.

Anwendungstipp: Verwenden Sie beim Anziehen der Überwurfmutter zwingend ein Drehmomentschlüssel, um das vorgeschriebene Drehmoment gemäß der Normentabelle zu erreichen. Ein zu geringes oder zu hohes Drehmoment führt unweigerlich zu Undichtigkeiten oder Materialschäden.

Sicherheits-Hinweis: Diese Überwurfmuttern aus Stahl-verzinkt sind nicht für Ammoniak oder stark korrosive chemische Umgebungen geeignet; nutzen Sie hierfür unsere Edelstahl-Varianten.

Sichern Sie jetzt Ihre Rohrverbindungen zuverlässig – wählen Sie die passende Größe und bestellen Sie direkt beim Fachhändler!

Typ Stahl verzinkt

Werkstoffe:
Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR

Temperaturbereich:
-40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C)

Montage Schneidringverschraubungen
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.
