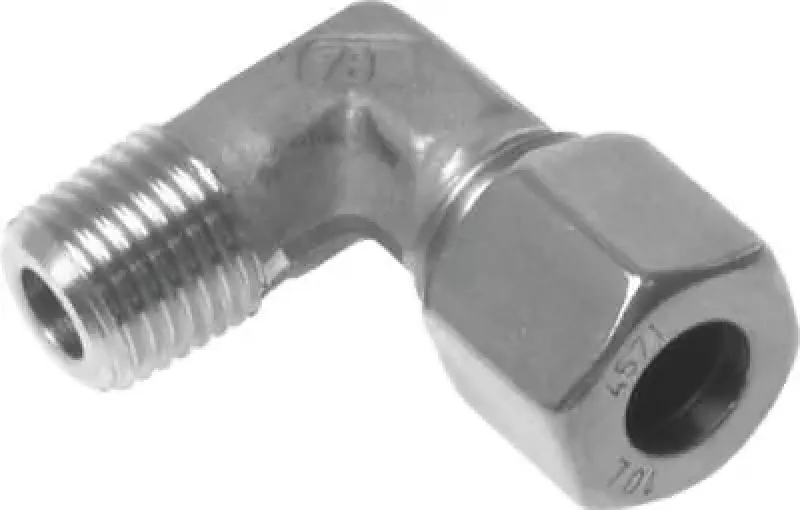

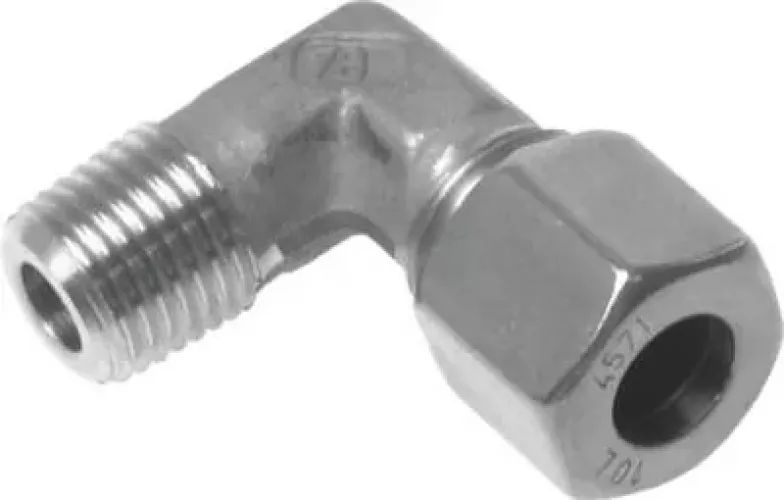

Winkel-Schneidringeinschraubverschraubung Edelstahl DIN-2353 alle Größen

Platzsparende 90°-Rohrverbindung für Pneumatik, Hydraulik, Druckluft & Industriebedarf – Edelstahl V4A – bis 400 bar – inkl. Schneidring

Die Winkel-Schneidringeinschraubverschraubung mit metrischem Gewinde nach DIN-2353 realisiert eine rechtwinklige Verbindung zwischen Rohrleitungen und Aggregaten. Das Anschlussprinzip basiert auf einem 24°-Konus, bei dem der gehärtete Schneidring beim Anziehen der Überwurfmutter formschlüssig in die Rohraußenwand einschneidet. Diese mechanische Verkeilung garantiert eine dauerhafte Dichtheit, die selbst unter hohen Belastungen absolut gasdicht und vakuumtauglich bleibt.

Gefertigt aus dem Werkstoff Edelstahl-1.4571, bietet dieses Bauteil eine exzellente Beständigkeit gegen aggressive Medien und Korrosion. Mit Druckstufen von bis zu 400-bar gewährleistet die Verschraubung maximale Ausfallsicherheit für anspruchsvolle Projekte im Industriebedarf sowie im Bereich Heizung-&-Sanitär. Die hohe Materialgüte (V4A) prädestiniert sie für den Einsatz in der chemischen Industrie, der Pneumatik und der Hydraulik.

• Hochdruckfest: Sicherer Formschluss für extreme Druckspitzen in Hydrauliksystemen.

• Materialqualität: Erstklassiger Edelstahl-1.4571 für maximale Korrosionsbeständigkeit.

• Normkonformität: Gefertigt nach DIN-2353 für weltweite Kompatibilität.

• Präzision: Exakte metrische Gewindeführung für leckagefreie Einschraubmontage.

Anwendungstipp: Achten Sie bei der Montage darauf, das Rohr rechtwinklig abzusägen und gründlich zu entgraten, um die Dichtkante des Schneidrings nicht zu beschädigen.

Inkompatibilität: Nicht für PTFE-Schläuche ohne zusätzliche Stützhülsen verwenden.

Diese robuste Winkellösung für professionelle Rohrleitungssysteme in Industrie und Handwerk jetzt hier direkt online bestellen.

Typ Edelstahl

Werkstoffe:
Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKM

Temperaturbereich:
-60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)

Montage Schneidringverschraubungen und NC-Klemmringverschraubungen
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.

Achtung:
Montage von Edelstahlverschraubungen nur unter Zuhilfenahme geeigneter Schmiermittel.

Benötigte Rohrqualität:
Die Verschraubungen müssen mit wärmebehandelten, nahtlosen Edelstahlrohren (1.4571) nach DIN EN ISO 1127 verarbeitet werden. Die Toleranzklasse soll D4/T3 sein, die Oberfläche darf keinerlei Beschädigungen aufweisen und deren Härte sollte nicht mehr als Rockwel HRB 90 betragen.
