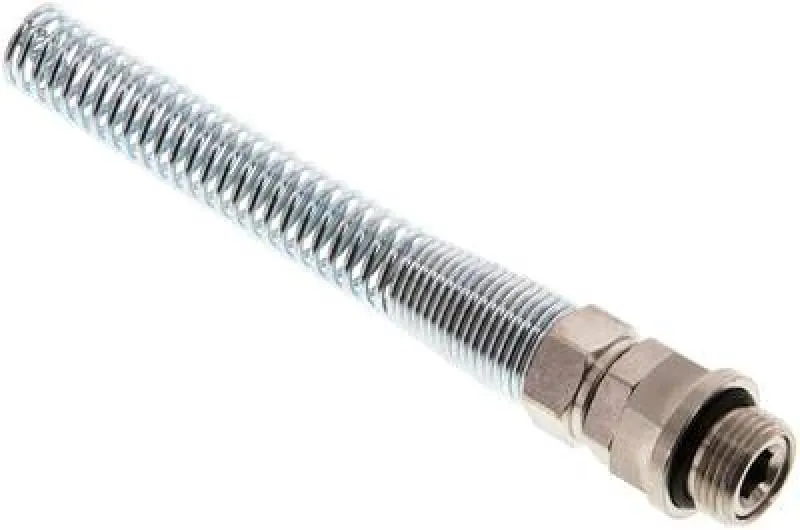

Gerade CK-Drehverschraubung zylindrisches Gewinde mit Knickschutzspirale Messing vernickelt 360° drehbar (alle Größen)

Maximale Bewegungsfreiheit bis 16 bar durch 360° Gelenkfunktion und Knickschutzspirale

Diese gerade CK-Drehverschraubung aus vernickeltem Messing ist eine hochspezialisierte Problemlösung für Pneumatikanlagen mit extrem hoher Bewegungsdynamik. Die Armatur kombiniert ein zylindrisches Außengewinde mit einer integrierten Drehfunktion, die eine 360° Rotation des Schlauchabgangs unter vollem Betriebsdruck ermöglicht. Die zusätzliche Knickschutzspirale aus Edelstahl führt den Schlauch sicher aus der Verschraubung und verhindert zuverlässig Materialermüdung durch zu enge Biegeradien an beweglichen Maschinenteilen.

Gefertigt aus robustem Messing CW614N mit hochwertiger Vernickelung, hält die Verschraubung Drücken bis zu 16 bar und Temperaturen von -20°C bis +80°C stand. Die Abdichtung am Einschraubgewinde erfolgt statisch über einen integrierten O-Ring auf der Planfläche, was eine schnelle und saubere Montage ohne zusätzliches Dichtmaterial erlaubt. Das System ist für den Einsatz mit kalibrierten Kunststoffschläuchen aus PA, PE oder Polyurethan optimiert und bietet durch die drehbare Lagerung einen effektiven Schutz gegen Torsionskräfte im Schlauch.

Vorteile auf einen Blick

• 360° kugelgelagerte Drehfunktion verhindert Torsionsspannungen im Schlauch und ermöglicht maximale Flexibilität bei Roboteranwendungen

• Edelstahl-Knickschutzspirale schützt die Schlauchleitung dauerhaft vor mechanischen Brüchen direkt am Anschlussstutzen

• Zylindrisches G-Gewinde mit O-Ring garantiert eine sofortige, leckagefreie Abdichtung auf ebenen Gehäuseflächen

• Messing vernickelt gewährleistet eine hohe Schlagfestigkeit und dauerhaften Korrosionsschutz im industriellen Dauereinsatz

Anwendungstipp

Um die volle Beweglichkeit des Gelenks dauerhaft zu erhalten, sollte der Schlauch mit einem Präzisions-Schlauchschneider rechtwinklig gekürzt werden, damit keine axialen Spannungen auf das Drehsegment der Verschraubung wirken.

Die gerade CK-Drehverschraubung mit Knickschutz bietet eine technisch überlegene Lösung für hochflexible Schlauchverbindungen in automatisierten Fertigungsprozessen. Jetzt online kaufen

Verwendung:
Für langsame Drehbewegungen, z.B. um das Verdrehen von Schläuchen zu vermeiden.

Typ Messing vernickelt (NBR- & FKM-Dichtung)

Betriebsdruck: -0,95 bis 20 bar

Temperaturbereich: -20°C bis max. +80°C, (FKM-Dichtung: -20°C bis max. +150°C)

Typ Aluminium

Betriebsdruck: -0,99 bis 15 bar

Temperaturbereich: -15°C bis max. +70°C

Typ Kunststoff (POM)

Betriebsdruck: -0,99 bis 10 bar

Temperaturbereich: -10°C bis max. +60°C
