Manometerverschraubung zum Aufschrauben Edelstahl DIN-2353 alle Größen

Direkter Messanschluss für Verschraubungsstutzen in Pneumatik, Hydraulik & Industriebedarf – Edelstahl V4A – bis 400 bar – mit 24° Dichtkegel

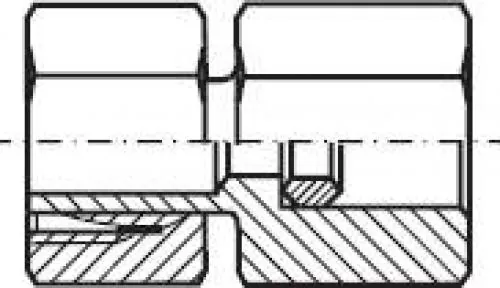

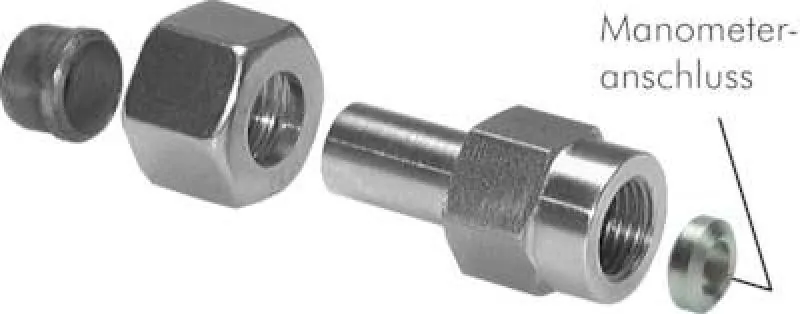

Die Manometerverschraubung zum Aufschrauben ist die technisch präzise Lösung, um Druckmessgeräte direkt auf bestehende Verschraubungsstutzen (z. B. T-Stücke oder Winkel) nach DIN-2353 zu montieren. Anstelle eines Rohranschlusses besitzt diese Version einen integrierten 24°-Dichtkegel mit Überwurfmutter. Dies ermöglicht eine sofortige, gasdichte und flüssigkeitsdichte Verbindung durch einfaches Aufschrauben auf den Konus eines vorhandenen Stutzens, ohne dass eine zusätzliche Rohrleitung oder ein Schneidring montiert werden muss.

Gefertigt aus dem Hochleistungswerkstoff Edelstahl-1.4571, bietet diese Verschraubung eine exzellente Medienbeständigkeit für die Verfahrenstechnik, den Maschinenbau und die chemische Industrie. Mit Druckstufen von bis zu 400-bar garantiert das Bauteil maximale Ausfallsicherheit in der Hochdruck-Hydraulik und im anspruchsvollen Industriebedarf. Die präzise gefertigte Dichtgeometrie sorgt für eine leckagefreie Einbindung von Manometern mit zylindrischem G-Innengewinde in komplexe Rohrleitungssysteme.

• Montageeffizienz: Schnelles Aufschrauben auf bestehende Stutzen ohne Rohrvorbereitung oder Schneidringmontage.

• Materialgüte: Höchste Korrosionsbeständigkeit durch Edelstahl-1.4571 (V4A) für aggressive Umgebungen.

• Leckagesicherheit: Absolut gasdicht durch metallisch dichtende 24°-Konusverbindung nach Industriestandard.

• Vielseitigkeit: Idealer Anschluss für die Mess-&-Regeltechnik in der Pneumatik und Fluidtechnik.

Anwendungstipp: Zur Abdichtung des Manometers im Innengewinde der Verschraubung sollte eine Flachdichtung oder ein geeignetes Dichtmittel verwendet werden. Stellen Sie sicher, dass die Konusflächen der Grundverschraubung vor dem Aufschrauben frei von Verschmutzungen sind, um eine perfekte metallische Abdichtung zu gewährleisten.

Inkompatibilität: Nicht zur direkten Montage auf Rohrenden geeignet; hierfür ist die Ausführung mit Schneidringanschluss zu wählen.

Diese professionelle Messstellen-Lösung für den Anlagenbau und die Instandhaltung jetzt hier direkt online bestellen.

Typ Edelstahl

Werkstoffe:
Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKM

Temperaturbereich:
-60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)

Montage Schneidringverschraubungen
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.

Achtung:
Montage von Edelstahlverschraubungen nur unter Zuhilfenahme geeigneter Schmiermittel.

Benötigte Rohrqualität:
Die Verschraubungen müssen mit wärmebehandelten, nahtlosen Edelstahlrohren (1.4571) nach DIN EN ISO 1127 verarbeitet werden. Die Toleranzklasse soll D4/T3 sein, die Oberfläche darf keinerlei Beschädigungen aufweisen und deren Härte sollte nicht mehr als Rockwel HRB 90 betragen.
