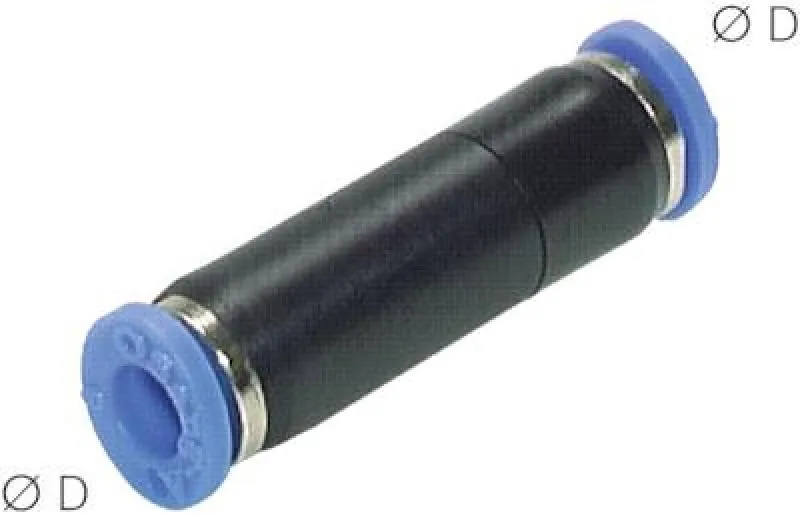

IQS Rückschlagventile Standard – Steckanschluss – alle Größen

Rückschlagventile mit Steckanschluss für flexible Pneumatiksysteme

Die IQS Rückschlagventile Standard mit Steckanschluss verhindern zuverlässig das Zurückströmen von Druckluft oder neutralen Gasen in pneumatischen Leitungen. Sie eignen sich ideal für modulare Pneumatiksysteme, Maschinenbau und Automatisierung, bei denen schnelle Montage, flexible Rohrführung und wartungsfreundliche Anschlüsse erforderlich sind.

Der praktische Steckanschluss ermöglicht eine direkte Verbindung von Pneumatikschläuchen ohne zusätzliches Werkzeug, während der Rückschlagmechanismus eine präzise Steuerung des Luftstroms sicherstellt und Rückflüsse verhindert.

Gefertigt aus vernickeltem Messing mit langlebigen NBR-Dichtungen, sind die Ventile für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Anschluss: Steckanschluss für Pneumatikschläuche

• Betriebsdruck: bis 10 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Funktion: Rückschlagventil zur Verhinderung von Rückströmungen

• Einsatzbereich: Maschinenbau, Pneumatikmodule, Automatisierung

Sicherheitshinweis:
Die Montage darf nur bei drucklosem System erfolgen. Unsachgemäße Handhabung kann zu Leckagen oder unkontrollierten Bewegungen führen.

Sichern Sie jetzt die passende Größe und gewährleisten Sie eine zuverlässige Rückflusskontrolle in Ihren Pneumatiksystemen.

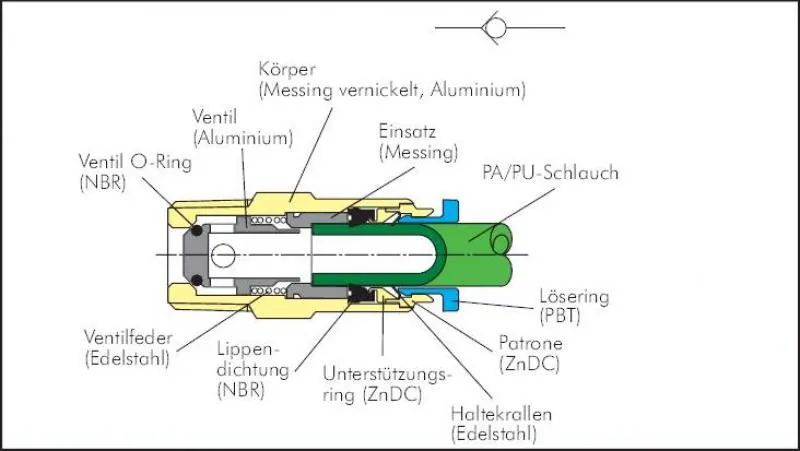

Werkstoffe:
Körper: Messing vernickelt / PBT / Aluminium, Ventil: Aluminium, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC vernickelt, Lösering PBT (bei der Monatage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
0°C bis max. +60°C

Betriebsdruck:
-0,95 bis 10 bar

Öffnungsdruck:
< 0,2 bar

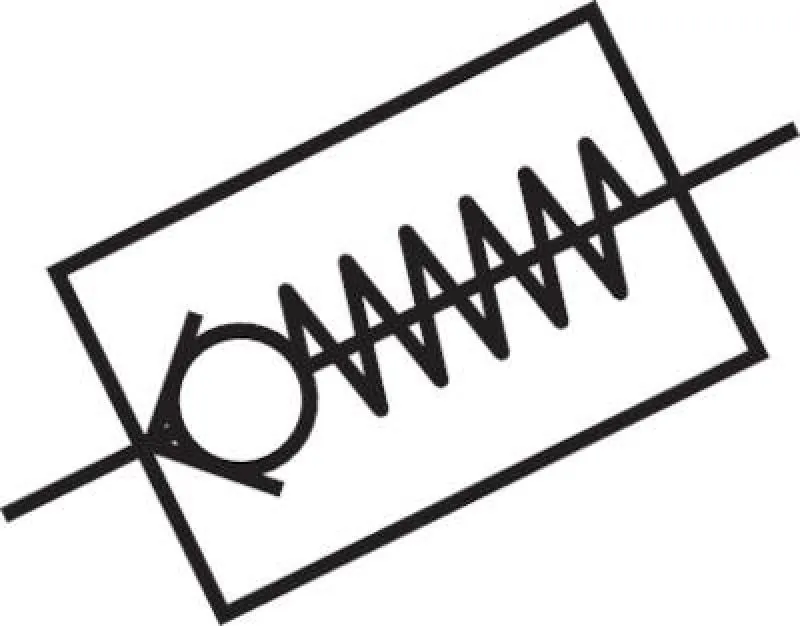

Funktionsprinzip:
Die Rückschlagventile verhindern einen Rückfluss des Luftstromes.

Medien:
Druckluft, neutrale Gase

Vorteile:
•sehr kompakte Bauform, •günstiger Preis
