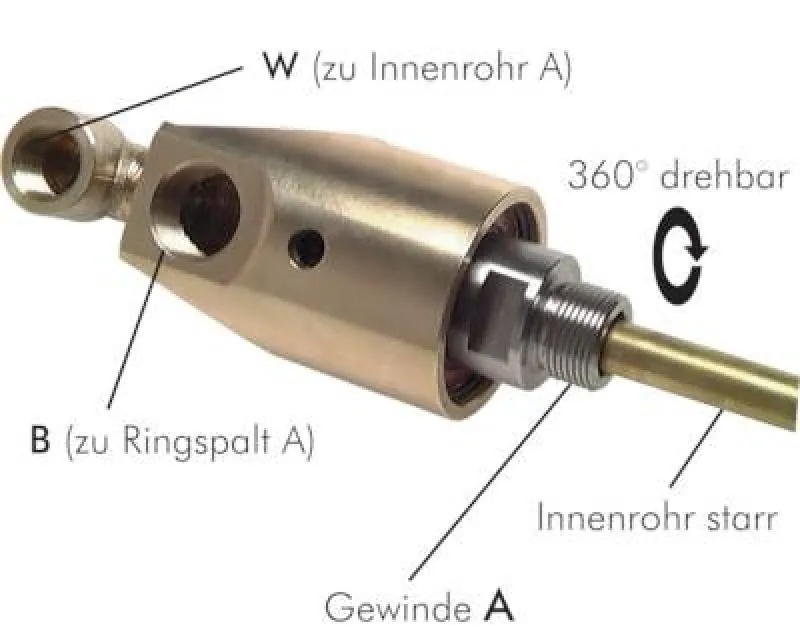

Universal-Drehdurchführung Messing für stationäres Innenrohr, bis 3500 U/min, 50 bar, alle Größen

2-Wege-Rotationsanschluss für Innenrohr-Betrieb – Messing-Ausführung bis 3500 U/min

Unsere Universal-Drehdurchführungen aus Messing für stationäre Innenrohre sind die professionelle Lösung für die Medienführung in rotierenden Wellen, die einen Vor- und Rücklauf erfordern. Diese kugelgelagerten Hochleistungs-Komponenten sind speziell für den Einsatz mit einem feststehenden Innenrohr konstruiert und ermöglichen Drehzahlen von bis zu 3500 U/min bei einem Betriebsdruck von bis zu 50 bar.

Durch die Vorbereitschaft für ein stationäres Innenrohr eignen sich diese Durchführungen hervorragend für die Beheizung oder Kühlung von Walzen, Zylindern und Spindeln. Das robuste Messinggehäuse sorgt für eine hohe Korrosionsbeständigkeit gegenüber Wasser und Thermoölen, während die Präzisions-Kugellagerung ein minimales Reibmoment und eine lange Lebensdauer garantiert. Die Konstruktion ist für den dauerhaften Industrieeinsatz optimiert und bietet maximale Prozesssicherheit bei hohen Geschwindigkeiten.

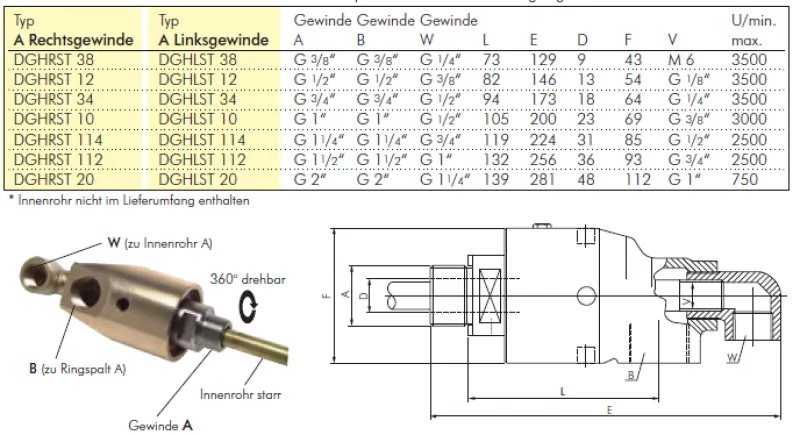

Wir führen alle gängigen Gewindegrößen für den Hauptanschluss und das Innenrohr direkt ab Lager. Setzen Sie auf bewährte Technik für Ihre Zwei-Wege-Medienübertragung.

Benötigen Sie eine effiziente Lösung für die Innenrohr-Zuführung? Wählen Sie jetzt die passende Größe und bestellen Sie Ihre Universal-Drehdurchführungen für eine schnelle Lieferung ab Lager!

Verwendung:

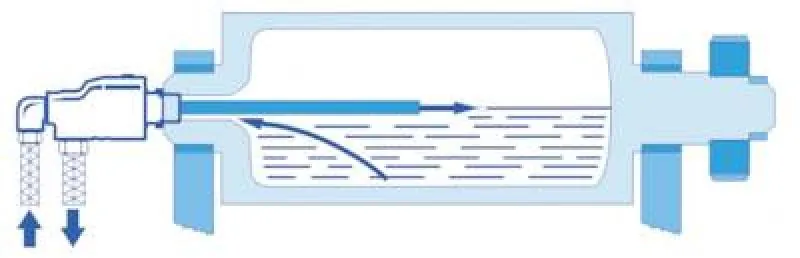

Drehdurchführung für kombinierte Zu- und Ableitung. Das Innenrohr* ragt in die zu versorgende Trommel und übernimmt die Zuführung des Mediums. Diese Drehdurchführungen sind für den Einsatz von nicht verunreinigtem Wasser geeignet.

Werkstoffe:
Gehäuse: Messing, Dichtung: Kohlegraphit / Karbid

Temperaturbereich:
0°C bis +95°C

Betriebsdruck:
max. 50 bar (G 2": max. 40 bar)

Medien:
Wasser

Vorteile:
•Die Federn liegen außerhalb des Medienflusses, um Druckverluste zu minimieren und Turbulenzen zu vermeiden.

Achtung:
Maximale Druck- und Drehzahlwerte dürfen nicht gleichzeitig auftreten. Ein Flüssigkeitsdruck, der 8 bar übersteigt, ist nur zulässig, bei Anwendung mit Kühlwasser und einer maximalen Temperatur von +50°C. Nicht geeignet für Reversierbetrieb.

Achtung:
Links- und Rechtsgewinde beachten: Linksgewinde zur Zuführung bei rechtsdrehenden Trommeln verwenden. Rechtsgewinde zur Zuführung bei linksdrehenden Trommeln verwenden.
