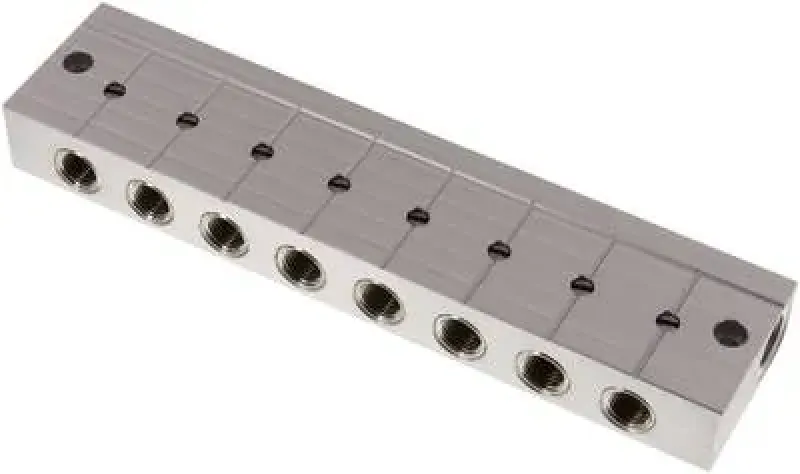

Verteilerleisten mit integrierten Kugelhähnen – Aluminium, PN 10

Kompakte Verteilerleisten Aluminium mit Kugelhähnen – PN 10, flexible Anwendung

Die Verteilerleisten aus Aluminium mit integrierten Kugelhähnen sind für Druckstufe PN 10 konzipiert und ermöglichen die sichere und einfache Verteilung von Flüssigkeiten oder Gasen in Rohr- oder Schlauchsystemen. Die Kombination aus Aluminiumgehäuse und Kugelhähnen sorgt für leichte Montage, Korrosionsbeständigkeit und lange Lebensdauer.
Die Verteilerleisten sind modular und in verschiedenen Größen verfügbar, ideal für Labor-, Industrie- und Prozessanwendungen, bei denen mehrere Medienanschlüsse benötigt werden.

Produktvorteile:

• Integrierte Kugelhähne für einfache Absperrung einzelner Leitungen

• Aluminiumgehäuse für geringes Gewicht und Korrosionsbeständigkeit

• Kompakte, modulare Bauform für flexible Einbindung

• Druckbereich PN 10 für kleine bis mittlere Anwendungen

• Robuste und wartungsfreundliche Konstruktion

• Einfache Montage und Bedienung

• Modular und in allen Größen verfügbar

Technische Daten:

• Material: Aluminiumgehäuse, Kugelhähne Messing vernickelt oder Kunststoff je nach Ausführung

• Bauart: Verteilerleiste mit integrierten Kugelhähnen

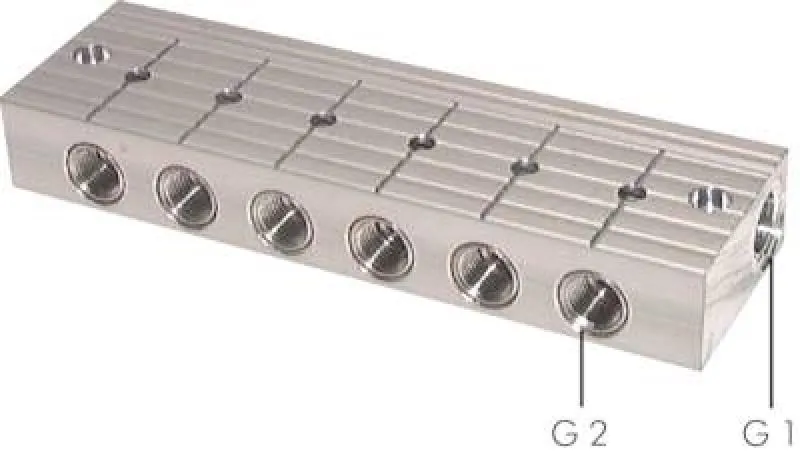

• Anschluss: Innen- oder Außengewinde, Schlauchanschluss je nach Modell

• Durchgang: Voller Durchgang

• Druckbereich: PN 10

• Temperaturbereich: -10 °C bis +80 °C

• Größen: Modular, alle gängigen Anschlussgrößen verfügbar

Einsatzbereiche + konkrete Verwendungsbeispiele:

• Labor- und Versuchsanlagen: Gleichzeitige Verteilung von Medien an mehrere Leitungen

• Industrieanlagen: Steuerung und Absperrung von Flüssigkeiten oder Gasen

• Prozesstechnik: Flexible Medienverteilung bei Druck PN 10

• Wasser- und Versorgungssysteme: Sicheres Verteilen in Rohr- und Schlauchsystemen

• DIY- oder Sonderinstallationen: Einfache Montage und modulare Erweiterung

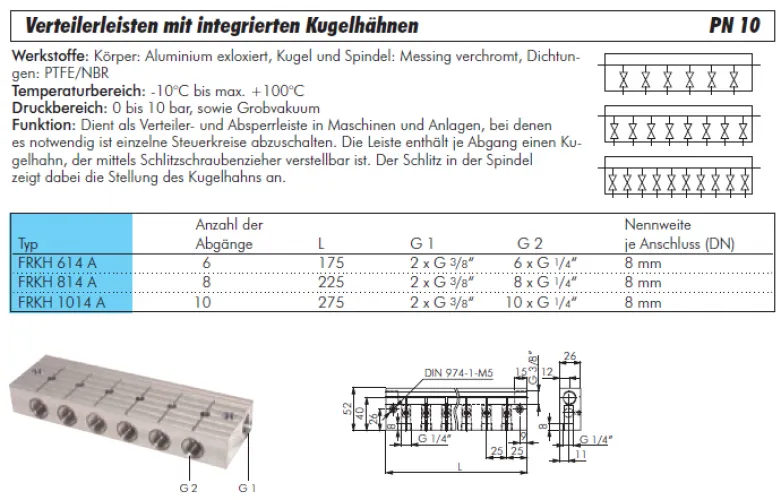

Werkstoffe:Körper: Aluminium exloxiert, Kugel und Spindel: Messing verchromt, Dichtungen: PTFE / NBR


Temperaturbereich: -10 bis +100 °C


Betriebsdruck: -0,95 bis 10 bar


Funktion:

Dient als Verteiler- und Absperrleiste in Maschinen und Anlagen, bei denen es notwendig ist einzelne Steuerkreise abzuschalten. Die Leiste enthält je Abgang einen Kugelhahn, der mittels Schlitzschraubendreher verstellbar ist. Der Schlitz in der Spindel zeigt dabei die Stellung des Kugelhahns an.
