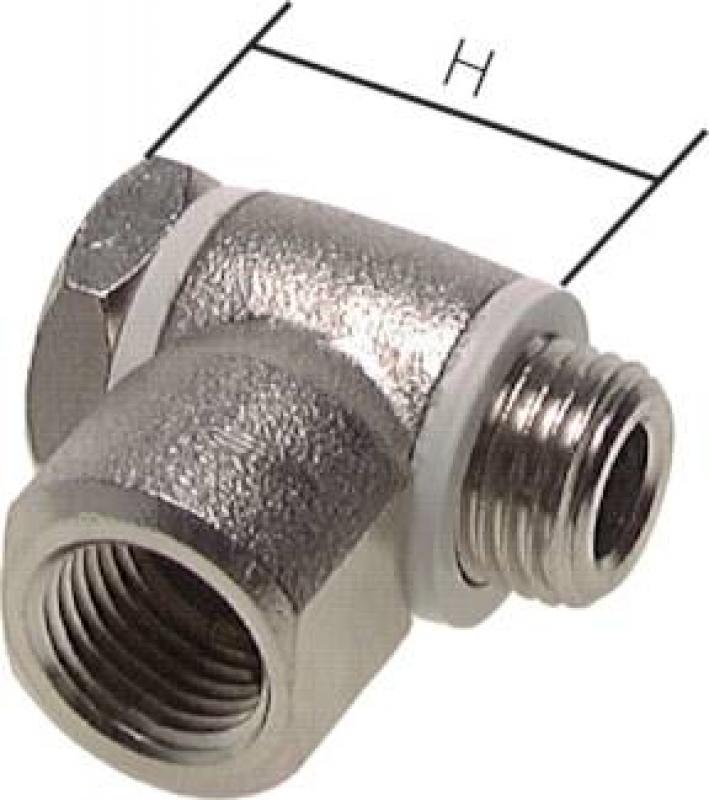

CK-Winkel-Verschraubung zylindrisches Innen-/Außengewinde (Hohlschraube) Messing vernickelt (alle Größen)

Drehbare 90°-Pneumatikverbindung bis 16 bar für integrierte Messtechnik

Diese CK-Winkel-Verschraubung aus vernickeltem Messing ist eine kombinierte Anschlusslösung, die als Hohlschraube mit einem zylindrischen Außengewinde (G-Gewinde nach ISO 228) in eine Grundbohrung eingeschraubt wird und gleichzeitig ein zylindrisches Innengewinde (ebenfalls G-Gewinde) für den direkten Anschluss von Manometern oder Sensoren bietet. Die Abdichtung des Außengewindes erfolgt planseitig über einen separaten O-Ring, die des Innengewindes ebenfalls planseitig mittels einer Dichtungsscheibe. Die Konstruktion ermöglicht eine 360° drehbare Ausrichtung der Komponente nach der Montage.

Das Material Messing (CW614N) mit hochwertiger Vernickelung zeichnet sich durch hohe Festigkeit und Korrosionsbeständigkeit aus. Die Verschraubung ist für einen Betriebsdruck von bis zu 16 bar und einen Temperaturbereich von -20°C bis +80°C ausgelegt. Sie ist für gängige Kunststoffschläuche mit definierten Außendurchmessern wie PU, PA und PE geeignet.

Vorteile auf einen Blick

• 360° drehbare Hohlschraube ermöglicht die exakte und flexible Ausrichtung der Komponente nach der Montage.

• Kombiniertes Gewinde bietet Anschluss für Schlauchleitung und Messgerät in einer Komponente.

• Hohe Druck- und Temperaturbeständigkeit gegenüber Kunststoffvarianten, bis 16 bar.

• Zylindrisches Gewinde mit O-Ring ermöglicht einfache, planseitige und sichere Abdichtung.

Anwendungstipp

Stellen Sie sicher, dass sowohl die Dichtfläche der Aufnahmebohrung als auch die Planfläche des einzuschraubenden Messgeräts sauber und unbeschädigt sind, um eine leckagefreie Abdichtung zu gewährleisten. Passende Dichtscheiben aus Kupfer oder FKM sollten verwendet werden.

Die CK-Winkel-Verschraubung aus vernickeltem Messing mit kombiniertem Innen-/Außengewinde ist eine robuste Lösung für die Integration von Messtechnik in pneumatische Anlagen. Hier günstig bestellen

Typ Messing vernickelt (NBR- & FKM-Dichtung)

Betriebsdruck: -0,95 bis 20 bar

Temperaturbereich: -20°C bis max. +80°C, (FKM-Dichtung: -20°C bis max. +150°C)

Typ Aluminium

Betriebsdruck: -0,99 bis 15 bar

Temperaturbereich: -15°C bis max. +70°C

Typ Kunststoff (POM)

Betriebsdruck: -0,99 bis 10 bar

Temperaturbereich: -10°C bis max. +60°C

*Gewindekörper in Stahl verzinkt, Überwurfmutter in Aluminium, **keine Elastomerdichtung
