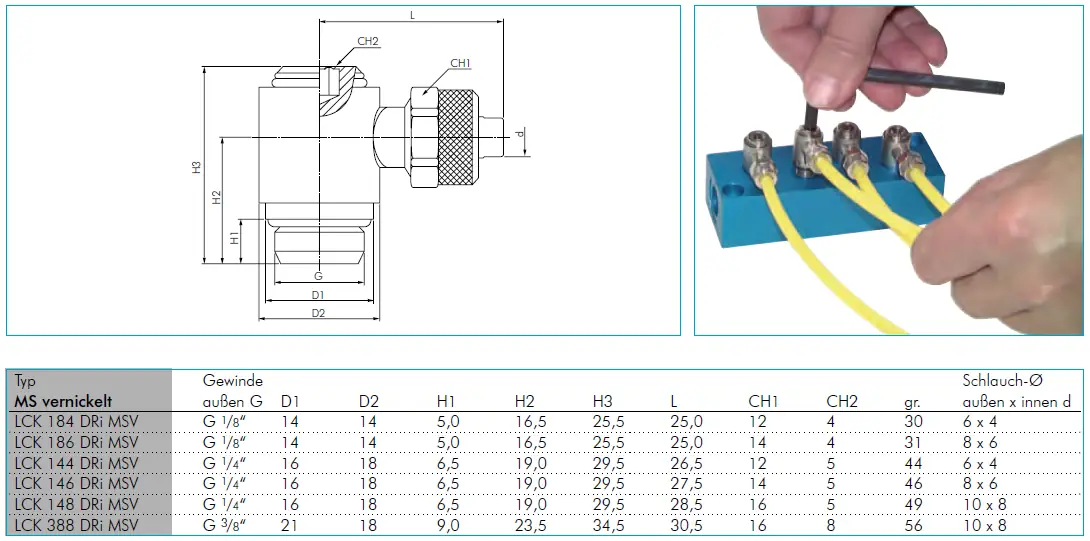

CK-Winkel-Verschraubung zylindrisches Gewinde 360° positionierbar Messing vernickelt (alle Größen)

360° positionierbare 90°-Einschraubverbindung bis 16 bar für flexible Montage

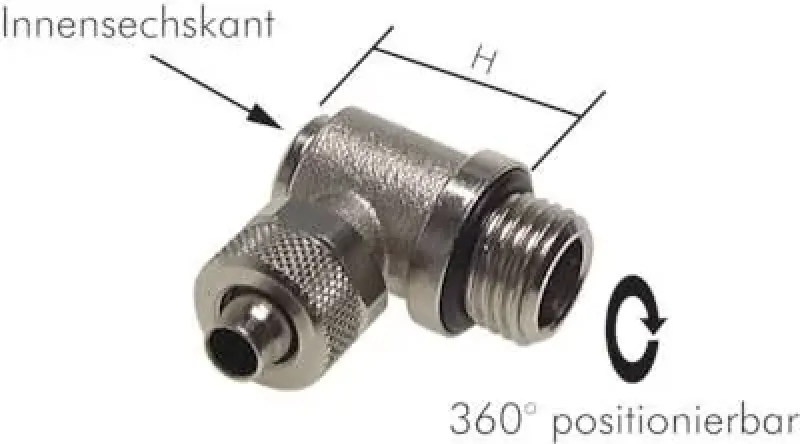

Diese CK-Winkel-Einschraubverschraubung aus vernickeltem Messing ist für den Einsatz in industriellen Pneumatiksystemen konzipiert, bei denen eine 90-Grad-Umlenkung der Schlauchleitung erforderlich ist und die Ausrichtung der Armatur variabel sein muss. Die Abdichtung des zylindrischen Außengewindes (G-Gewinde nach ISO 228) erfolgt über einen integrierten O-Ring auf einer Planfläche. Dieses Dichtprinzip ermöglicht eine 360° Positionierbarkeit der Armatur im eingeschraubten Zustand durch einfaches Kontern.

Das Material Messing (oft CW614N) mit zusätzlicher Vernickelung zeichnet sich durch hohe Festigkeit, Korrosionsbeständigkeit und Langlebigkeit aus. Die Verschraubung ist für einen Betriebsdruck von bis zu 16 bar und einen Temperaturbereich von typischerweise -10°C bis +70°C ausgelegt. Die Verschraubung ist für gängige Kunststoffschläuche mit definierten Außendurchmessern wie PU, PA und PE geeignet.

Vorteile auf einen Blick

• 360° Positionierbarkeit durch O-Ring-Planflächendichtung ermöglicht eine exakte Ausrichtung der Armatur ohne Demontage.

• Hohe Druckbeständigkeit bis zu 16 bar, übertrifft Kunststoffe in der Leistungsfähigkeit.

• Robuste Metallausführung für hohe mechanische Belastbarkeit und Vibrationsfestigkeit.

• Vernickelte Oberfläche für verbesserten Korrosionsschutz und ansprechende Optik.

Anwendungstipp

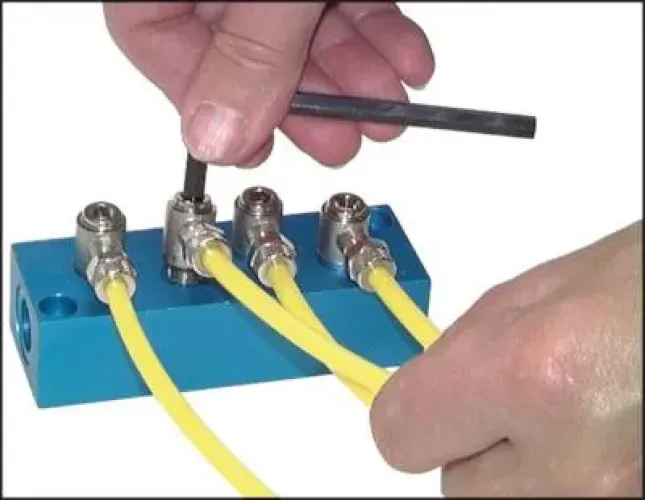

Zur optimalen Positionierung die Verschraubung zunächst handfest anziehen, ausrichten und anschließend mit einem Gabelschlüssel für Pneumatikarmaturen vorsichtig kontern, um die Dichtwirkung sicherzustellen.

Die CK-Winkel-Verschraubung aus vernickeltem Messing mit zylindrischem Gewinde ist eine robuste Lösung für zuverlässige pneumatische Verbindungen mit flexibler Ausrichtung im Anlagen- und Maschinenbau. Jetzt online kaufen

Vorteile:
•Auf engstem Raum montierbar.

Information:
Bei Montage frei positionierbar!
