CK-Winkel-Drehverschraubung zylindrisches Gewinde 360° drehbar Messing vernickelt (alle Größen)

Maximale Bewegungsfreiheit bis 16 bar durch 360° Gelenkfunktion in 90°-Bauweise

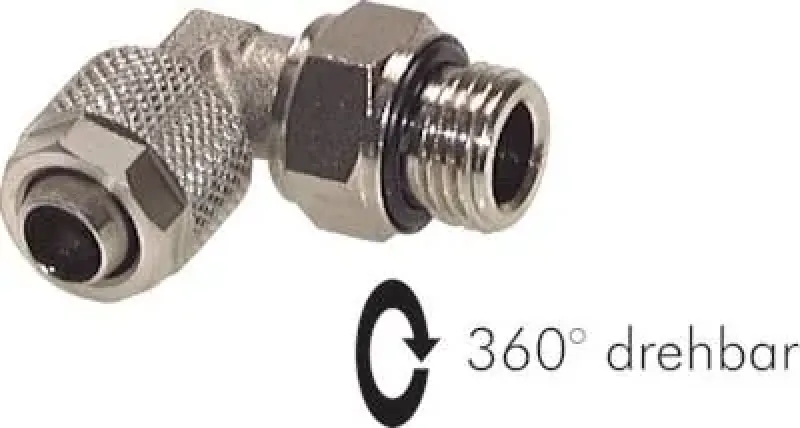

Diese CK-Winkel-Drehverschraubung aus vernickeltem Messing ist eine hochspezialisierte Gelenkarmatur für den Einsatz in stark bewegten oder vibrierenden Anlagen, bei denen eine 90-Grad-Umlenkung erforderlich ist. Sie kombiniert ein zylindrisches Außengewinde (G-Gewinde nach ISO 228), das mit einem O-Ring planseitig dichtet, mit einem 360° drehbaren Anschlussnippel. Diese Konstruktion ermöglicht eine spannungsfreie Leitungsführung und schützt effektiv vor Torsionskräften.

Gefertigt aus robustem Messing CW614N mit hochwertiger Vernickelung, hält die Verschraubung Drücken bis zu 16 bar und Temperaturen von -20°C bis +80°C stand. Die Abdichtung am Einschraubgewinde erfolgt statisch über einen integrierten O-Ring auf der Planfläche, was eine schnelle und saubere Montage ohne zusätzliches Dichtmaterial erlaubt. Das System ist für den Einsatz mit kalibrierten Kunststoffschläuchen aus PA, PE oder Polyurethan optimiert.

Vorteile auf einen Blick

• 360° kugelgelagerte Drehfunktion verhindert Torsionsspannungen im Schlauch und ermöglicht maximale Flexibilität bei Roboteranwendungen.

• 90° Umlenkung kombiniert mit der Drehfunktion bietet eine platzsparende und flexible Leitungsführung.

• Messing vernickelt gewährleistet hohe Schlagfestigkeit und dauerhaften Korrosionsschutz im industriellen Dauereinsatz.

• Zylindrisches G-Gewinde mit O-Ring garantiert eine sofortige, leckagefreie Abdichtung auf ebenen Gehäuseflächen.

Anwendungstipp

Um die volle Beweglichkeit des Gelenks dauerhaft zu erhalten, sollte der Schlauch mit einem Präzisions-Schlauchschneider rechtwinklig gekürzt werden, damit keine axialen Spannungen auf das Drehsegment der Verschraubung wirken.

Die CK-Winkel-Drehverschraubung bietet eine technisch überlegene Lösung für hochflexible Schlauchverbindungen in automatisierten Fertigungsprozessen. Jetzt online bestellen

Verwendung:
Für langsame Drehbewegungen, z.B. um das Verdrehen von Schläuchen zu vermeiden.

Typ Messing vernickelt (NBR- & FKM-Dichtung)

Betriebsdruck: -0,95 bis 20 bar

Temperaturbereich: -20°C bis max. +80°C, (FKM-Dichtung: -20°C bis max. +150°C)

Typ Aluminium

Betriebsdruck: -0,99 bis 15 bar

Temperaturbereich: -15°C bis max. +70°C

Typ Kunststoff (POM)

Betriebsdruck: -0,99 bis 10 bar

Temperaturbereich: -10°C bis max. +60°C
