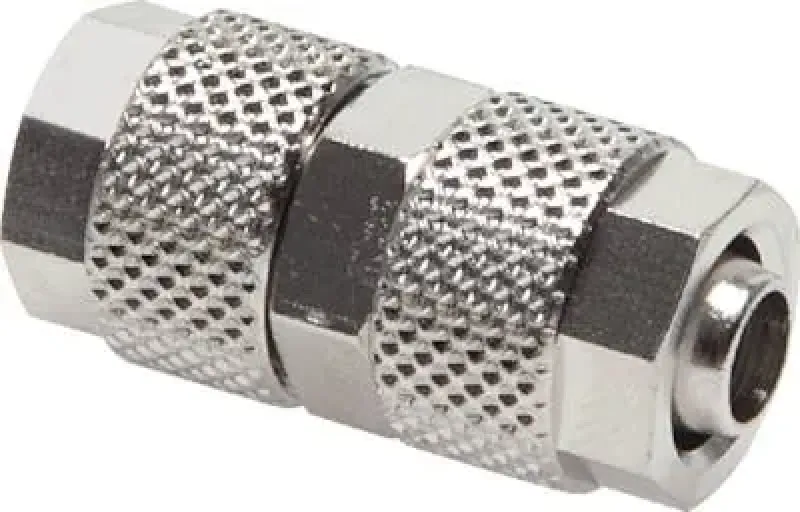

Gerade CK-Doppelverschraubung Messing vernickelt (auch reduzierend) (alle Größen)

Robuste Schlauchverbindung bis 16 bar für einfache und reduzierende Leitungsführung

Diese gerade CK-Doppelverschraubung aus vernickeltem Messing dient der sicheren und zugfesten Verbindung von zwei Kunststoffschläuchen in einem Leitungssystem. Sie ist in symmetrischer Ausführung (gleiche Schlauchmaße) sowie als Reduzierverschraubung (unterschiedliche Schlauchmaße) erhältlich. Die Verbindung erfolgt über das CK-System, bei dem ein Klemmring durch das Anziehen der Überwurfmuttern auf den Schlauch gepresst wird und eine dichte sowie vibrationssichere Verbindung erzeugt.

Das Material Messing (oft CW614N) mit zusätzlicher Vernickelung gewährleistet eine hohe mechanische Festigkeit und Korrosionsbeständigkeit für den dauerhaften Industrieeinsatz. Die Verschraubung ist für einen Betriebsdruck von bis zu 16 bar und einen Temperaturbereich von typischerweise -10°C bis +70°C ausgelegt. Sie ist für gängige Kunststoffschläuche wie PU, PA und PE geeignet.

Vorteile auf einen Blick

• Vielseitige Anwendung als symmetrische oder reduzierende Schlauchverbindung für maximale Flexibilität in der Planung.

• Hohe Druckbeständigkeit bis zu 16 bar, übertrifft Kunststoffe in der Leistungsfähigkeit.

• Robuste Metallausführung für hohe mechanische Belastbarkeit und Vibrationsfestigkeit.

• Vernickelte Oberfläche für verbesserten Korrosionsschutz und ansprechende Optik.

Anwendungstipp

Achten Sie bei der Verwendung als Reduzierstück darauf, dass die Druckbelastung des Systems der geringeren Druckstufe des dünneren Schlauches entspricht. Zur Montage der Reduzierverschraubung kann eine Montagehilfe für CK-Verschraubungen verwendet werden.

Die gerade CK-Doppelverschraubung aus vernickeltem Messing ist eine robuste Lösung für zuverlässige pneumatische Verbindungen im Anlagen- und Maschinenbau. Jetzt online kaufen

DCK 22 MSV =  Schlauchnippel demontierbar

Typ Messing vernickelt (NBR- & FKM-Dichtung)

Betriebsdruck: -0,95 bis 20 bar

Temperaturbereich: -20°C bis max. +80°C, (FKM-Dichtung: -20°C bis max. +150°C)

Typ Aluminium

Betriebsdruck: -0,99 bis 15 bar

Temperaturbereich: -15°C bis max. +70°C

Typ Kunststoff (POM)

Betriebsdruck: -0,99 bis 10 bar

Temperaturbereich: -10°C bis max. +60°C
