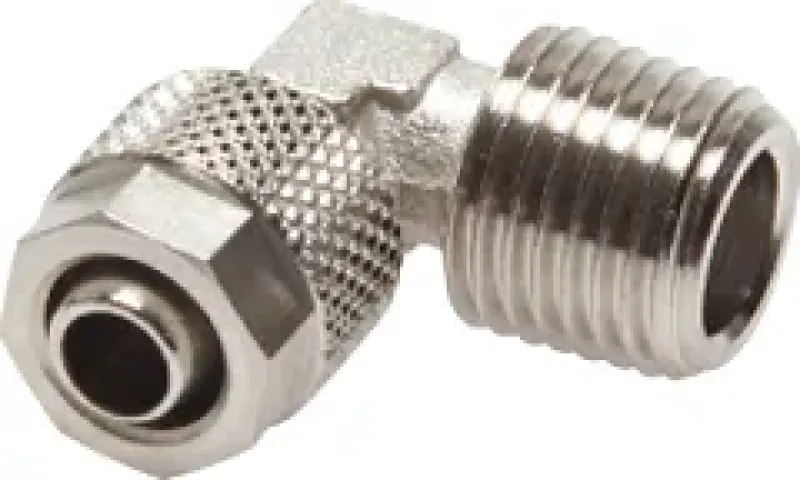

CK-Winkel-Verschraubung Messing vernickelt konisches Gewinde (alle Größen)

Robuste 90°-Einschraubverbindung bis 16 bar für industrielle Pneumatiksysteme

Diese Winkel-CK-Einschraubverschraubung aus vernickeltem Messing ist für den Einsatz in industriellen Pneumatiksystemen konzipiert, bei denen eine 90-Grad-Umlenkung der Schlauchleitung erforderlich ist. Das konische Außengewinde (R-Gewinde nach ISO 7-1 bzw. EN 10226-1) ermöglicht eine Abdichtung direkt im Gewindegang durch plastische Verformung der Flanken. Dieses Dichtprinzip erfordert ein zusätzliches Dichtmittel wie PTFE-Band.

Das Material Messing (oft CW614N) mit zusätzlicher Vernickelung zeichnet sich durch hohe Festigkeit, Korrosionsbeständigkeit und Langlebigkeit aus. Die Verschraubung ist für einen Betriebsdruck von bis zu 16 bar und einen Temperaturbereich von typischerweise -10°C bis +70°C ausgelegt. Die Verschraubung ist für gängige Kunststoffschläuche mit definierten Außendurchmessern wie PU, PA und PE geeignet.

Vorteile auf einen Blick

• Konisches R-Gewinde ermöglicht eine direkte Abdichtung im Gewindegang ohne zusätzliche O-Ringe.

• Hohe Druckbeständigkeit bis zu 16 bar, übertrifft Kunststoffe in der Leistungsfähigkeit.

• Robuste Metallausführung für hohe mechanische Belastbarkeit und Vibrationsfestigkeit.

• Vernickelte Oberfläche für verbesserten Korrosionsschutz und ansprechende Optik.

Anwendungstipp

Zur Abdichtung des konischen Gewindes ist die Verwendung eines chemisch beständigen PTFE-Dichtbands für R-Gewinde erforderlich, um eine zuverlässige Dichtheit auf der Gewindeflanke zu gewährleisten.

Die Winkel-CK-Einschraubverschraubung aus vernickeltem Messing mit konischem Gewinde ist eine robuste Lösung für zuverlässige pneumatische Verbindungen im Anlagen- und Maschinenbau. Jetzt online kaufen

Typ Messing vernickelt (NBR- & FKM-Dichtung)

Betriebsdruck: -0,95 bis 20 bar

Temperaturbereich: -20°C bis max. +80°C, (FKM-Dichtung: -20°C bis max. +150°C)

Typ Aluminium

Betriebsdruck: -0,99 bis 15 bar

Temperaturbereich: -15°C bis max. +70°C

Typ Kunststoff (POM)

Betriebsdruck: -0,99 bis 10 bar

Temperaturbereich: -10°C bis max. +60°C
