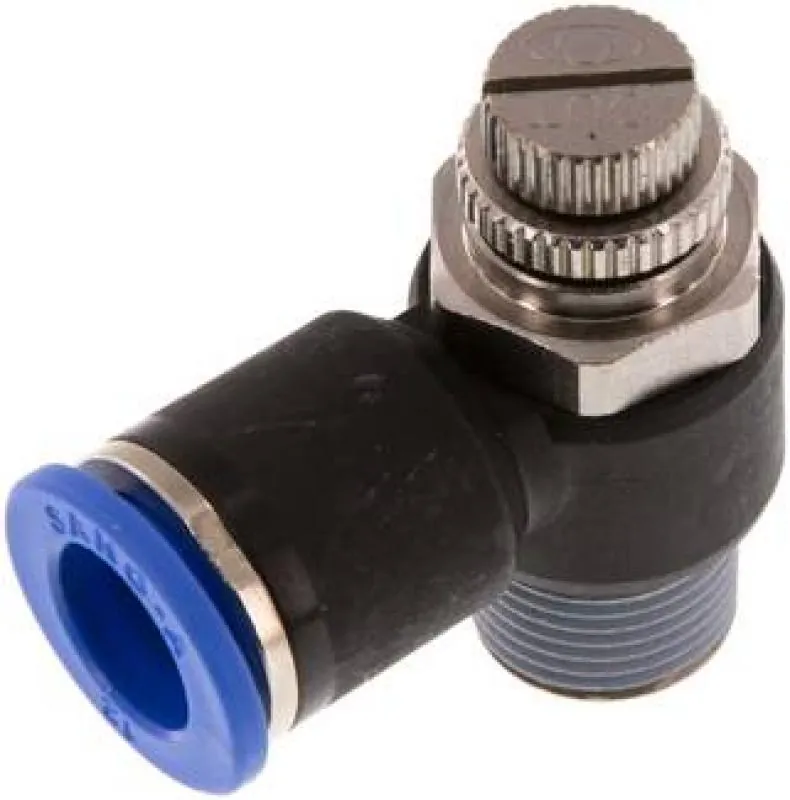

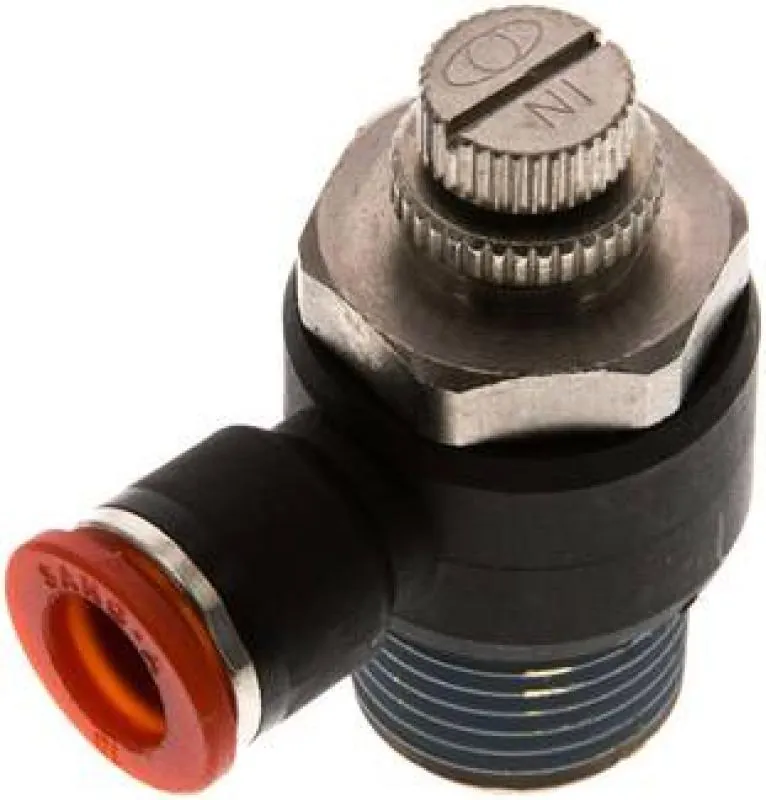

IQS Drosselrückschlagventile Standard – alle Größen

Präzise Regulierung der Zylindergeschwindigkeit durch integrierte Abluftdrosselung

Dieses Drosselrückschlagventil der Baureihe IQS ermöglicht die exakte Steuerung der Kolbengeschwindigkeit in pneumatischen Systemen. Durch die integrierte Rändelschraube lässt sich der Luftstrom in eine Richtung stufenlos einstellen, während in die Gegenrichtung der volle Durchfluss freigegeben wird. Diese Funktionsweise ist essenziell, um harte Anschläge am Zylinder zu vermeiden und die Standzeit der gesamten Anlage zu erhöhen.

Das Gehäuse besteht aus schlagfestem Kunststoff und vernickeltem Messing, was eine hohe Korrosionsbeständigkeit gewährleistet. Dank der bewährten Steckverbindung lassen sich Pneumatikschläuche ohne Werkzeug montieren und wieder lösen. Die Serie deckt alle gängigen Gewinde von M5 bis G1/2 ab und ist für den Einsatz bei einem Betriebsdruck von bis zu 10 bar optimiert. Eine integrierte Kontermutter sichert die gewählte Einstellung gegen unbeabsichtigtes Verstellen durch Vibrationen.

Sicherheitshinweis: Achten Sie bei der Montage auf die auf dem Gehäuse markierte Durchflussrichtung, um die gewünschte Drosselfunktion sicherzustellen. Die Einstellung sollte im drucklosen Zustand oder bei geringem Systemdruck vorgenommen werden, um eine Beschädigung der Dichtungen zu vermeiden.

Optimieren Sie Ihre Prozessabläufe mit unseren präzisen Drosselrückschlagventilen und sichern Sie sich langlebige Industriequalität zum Bestpreis.

Funktionsprinzip:
Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.

Medien:
Druckluft, neutrale Gase

Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
-0,95 bis 20 bar

Vorteile:
•kompakte Bauform, •einfache Verstellung ohne Werkzeug möglich
