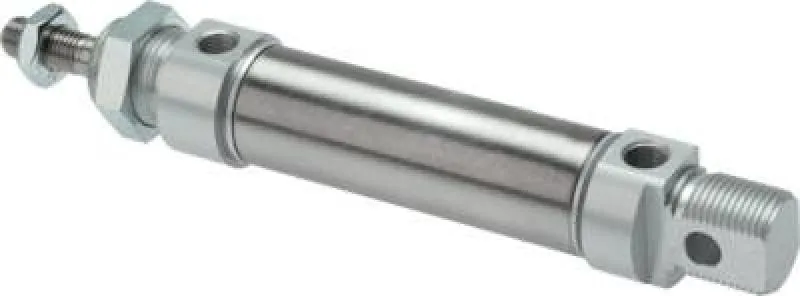

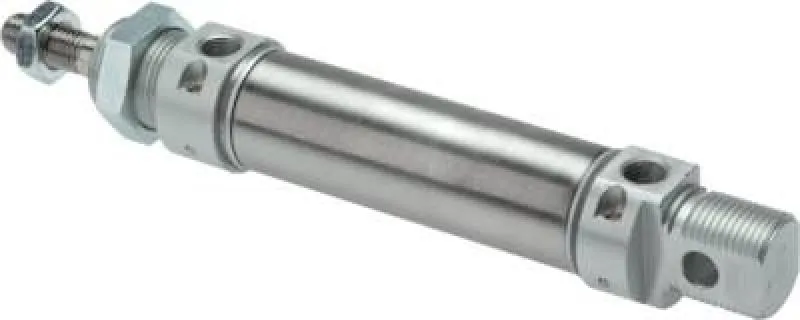

AIRTEC® Rundzylinder doppeltwirkend – ISO 6432 – alle Größen Ø 8–25 mm

Zylinderrohr aus Edelstahl 1.4301 mit Magnetkolben und elastischer Endlagendämpfung

Diese AIRTEC® Rundzylinder der Baureihe HM erfüllen die Norm ISO 6432 und sind für den Einsatz in korrosiven Umgebungen sowie Standard-Automatisierungsprozessen optimiert. Das Zylinderrohr aus Edelstahl (1.4301) sorgt in Kombination mit den eloxierten Aluminium-Endkappen für eine hohe mechanische Belastbarkeit. Die Kolbenstange aus Edelstahl (1.4305) ist serienmäßig für den Betrieb mit einem Magnetkolben ausgelegt, was eine präzise Positionserfassung über externe Sensoren ermöglicht.

Die Zylinder sind für einen Betriebsdruck von 1 bis 10 bar ausgelegt und decken einen Temperaturbereich von -20 °C bis +80 °C ab. Durch die Verwendung von hochwertigen NBR- und PUR-Dichtungen wird eine minimierte Reibung und eine hohe Standzeit erreicht. Die integrierte elastische Dämpfung in den Endlagen reduziert die Aufprallenergie des Kolbens bei Standard-Hubgeschwindigkeiten und schützt die interne Mechanik.

Sicherheitshinweis: Der Betrieb der Zylinder darf nur mit gefilterter und geölter oder ungeölter Druckluft erfolgen. Bei Anwendungen mit hohen Lasten oder Geschwindigkeiten ist die kinetische Energie zu berechnen, um die Grenzen der elastischen Dämpfung nicht zu überschreiten.

Sichern Sie sich die langlebige Industriequalität der AIRTEC® ISO-Zylinder für Ihre automatisierten Anlagenkonzepte.

Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PUR

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
C in Verbindung mit Befestigung C1
