Kompaktzylinder ISO 21287 – doppeltwirkend – Ø 20–100 mm
Doppeltwirkende Kompaktzylinder nach ISO 21287
Kompaktzylinder nach ISO 21287 besitzen eine kurze Einbaulänge und eignen sich für lineare Bewegungen bei begrenztem Bauraum. Typische Einsatzbereiche sind Handhabungseinheiten, Verpackungsmaschinen, Montagevorrichtungen und automatisierte Produktionsanlagen.
In dieser Kategorie finden Sie doppeltwirkende Kompaktzylinder von Eco-Line und AIRTEC® mit Kolbendurchmessern von 20 bis 100 mm. Ausfahr- und Rückhub werden jeweils mit Druckluft gesteuert. Ein integrierter Magnetkolben ermöglicht die berührungslose Positionserfassung mit geeigneten Zylinderschaltern.
Die ISO 21287 definiert unter anderem wesentliche Einbau- und Anschlussmaße für pneumatische Kompaktzylinder. Prüfen Sie bei der Auswahl trotzdem Hub, Anschlussgewinde, Kolbenstangenausführung, Schalternut und Befestigungsmaße der gewünschten Baureihe.
Funktionsweise der doppeltwirkenden Kompaktzylinder
Bei doppeltwirkenden Kompaktzylindern werden Vor- und Rückhub pneumatisch gesteuert. Dadurch können Bewegungen in beiden Richtungen kontrolliert ausgeführt werden. Die erreichbare Geschwindigkeit hängt vom Betriebsdruck, Luftdurchfluss, Hub, Kolbendurchmesser, der bewegten Masse und der verwendeten Drosselung ab.
Die kompakte Bauform reduziert die benötigte Einbaulänge gegenüber vielen herkömmlichen Normzylindern. ISO 21287 legt eigene Haupt- und Befestigungsmaße für Kompaktzylinder fest. Eine generelle Übereinstimmung mit den Abmessungen von ISO-15552-Zylindern sollte deshalb nicht vorausgesetzt werden.
Kolbendurchmesser, Werkstoffe und Dämpfung
Die angebotenen Kompaktzylinder sind mit Kolbendurchmessern von 20, 25, 32, 40, 50, 63, 80 und 100 mm verfügbar. Kopf, Fuß und Zylinderrohr bestehen aus Aluminium beziehungsweise eloxiertem Aluminium. Die Werkstoffausführung der Kolbenstange unterscheidet sich abhängig von Baureihe und Kolbendurchmesser.
Die Zylinder sind für einen Betriebsdruck bis 10 bar ausgelegt und besitzen einen Magnetkolben. Zur Reduzierung der Aufprallenergie verfügen die angebotenen Ausführungen über eine elastische Endlagendämpfung.
ISO-21287-Kompaktzylinder besitzen normgemäß keine einstellbare pneumatische Endlagendämpfung. Wenn eine einstellbare Dämpfung erforderlich ist, muss eine dafür geeignete andere Zylinderbaureihe ausgewählt werden.
Kompaktzylinder richtig auswählen und montieren
Bestimmen Sie den erforderlichen Kolbendurchmesser anhand von Betriebsdruck, Bewegungsrichtung und benötigter Kraft. Wählen Sie anschließend den passenden Hub und prüfen Sie Einbaulänge, Anschlussgewinde, Kolbenstangengewinde und Befestigungspunkte.

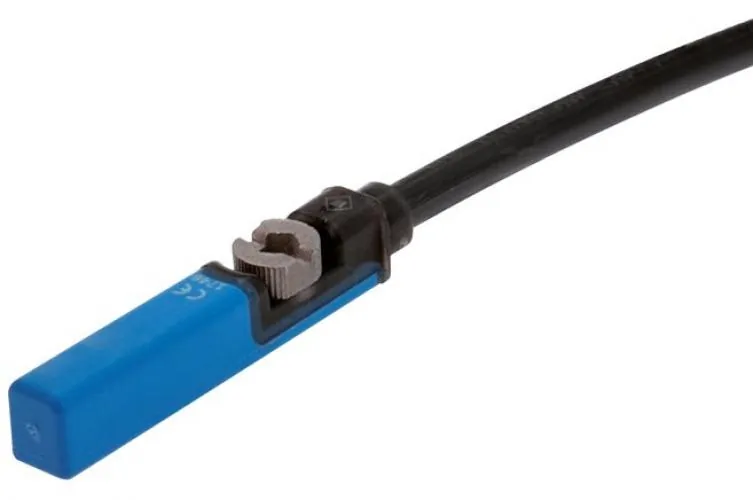

Für die Positionsabfrage werden ein geeigneter Zylinderschalter und die zur jeweiligen Sensornut passende Ausführung benötigt. Zur Regelung der Bewegungsgeschwindigkeit können Drosselrückschlagventile eingesetzt werden. Querkräfte auf die Kolbenstange sollten durch eine fluchtende Montage oder eine geeignete Führung vermieden werden.
Die genormten Abmessungen erleichtern den Vergleich geeigneter ISO-21287-Zylinder verschiedener Hersteller. Vor einem Austausch müssen dennoch Hub, Kolbenstangenausführung, Anschlüsse, Befestigungsmaße, Sensoraufnahme und zulässige Betriebsbedingungen verglichen werden.
Passende Pneumatikventile, Pneumatikschläuche, Steckverbinder und Druckregler ergänzen den Kompaktzylinder zu einer vollständigen pneumatischen Antriebslösung.
Schauen Sie auch mal in unsere weiteren Kategorien wie Pneumativentile Eco-Line, Pneumatikschläuche, Steckverbinder oder Die doppeltwirkenden und einfachwirkenden Kompaktzylinder nach ISO 21287 sind, wie auch das ebenso genormte Befestigungsmaterial, austauschbar mit den Normzylindern anderer Hersteller wie z.B. Festo, SMC oder Aventics
