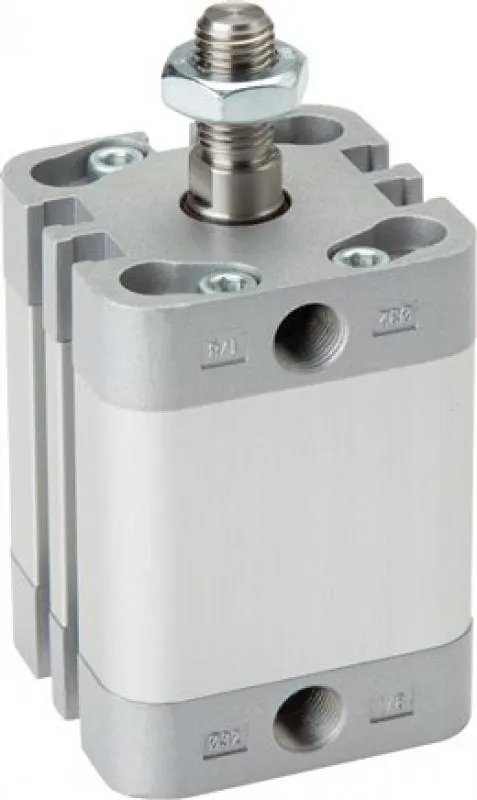

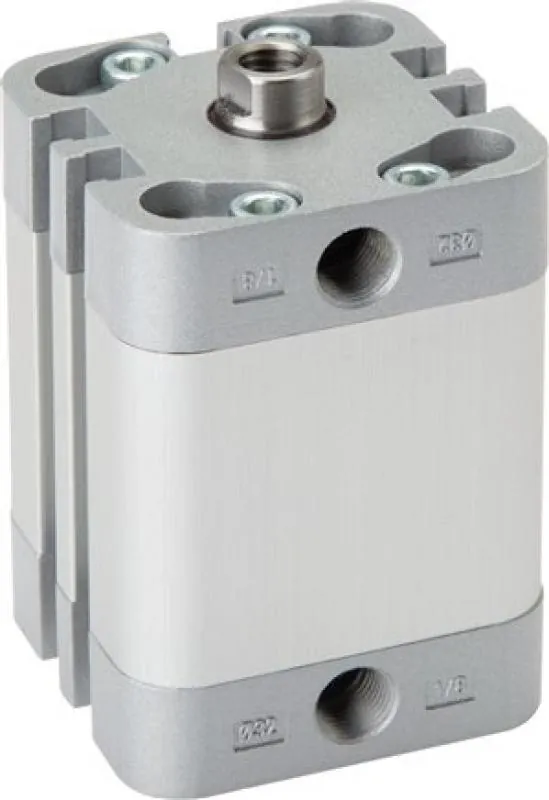

AIRTEC® Kompaktzylinder doppeltwirkend – ISO 21287 – alle Größen Ø 20–100 mm

Platzsparender Kompaktzylinder nach ISO 21287 für kurzhubige Automatisierungsaufgaben

Dieser Kompaktzylinder der Marke AIRTEC® entspricht der Norm ISO 21287 und ist für den Einsatz bei geringem Platz konzipiert. Das Gehäuse aus Aluminium verfügt über integrierte Nuten, welche die Montage von Zylinderschaltern ermöglichen. Die Kolbenstange aus Stahl bietet die notwendige Stabilität für die Bewegungsabläufe.

Die Zylinder dieser Serie decken einen Kolbendurchmesser von 20 mm bis 100 mm ab und sind für einen Betriebsdruck von bis zu 10 bar ausgelegt. Eine integrierte Endlagendämpfung in Form von Puffern reduziert die Aufprallenergie des Kolbens. Dank der Dichtungen aus NBR ist ein zuverlässiger Betrieb im Temperaturbereich von -20 °C bis +80 °C gewährleistet. Ein integrierter Magnetkolben ermöglicht die Positionserfassung über externe Sensoren.

Sicherheitshinweis: Bei der Installation ist auf eine fluchtende Ausrichtung der Kolbenstange zu achten, um Verschleiß durch Querkräfte zu vermeiden. Die Befestigungsschrauben müssen mit dem vorgeschriebenen Drehmoment angezogen werden, um eine sichere Fixierung am Maschinengestell zu garantieren.

Wählen Sie jetzt die bewährte Markenqualität der AIRTEC® Serie für Ihre ISO 21287 Anwendungen.

Werkstoffe: Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/Polyurethan

Temperaturbereich: -20°C bis +80°C


Betriebsdruck: max. 10 bar


Ausführung: mit Magnetkolben


Zylinderschaltertyp: D, A
