Kurzhubzylinder Serie N NQ & ND – Kolben-Ø 12–100 mm
Kurzhubzylinder der Serien NQ und ND
Die Kurzhubzylinder der Serien NQ und ND ermöglichen lineare Bewegungen bei geringer Einbaulänge. Alle drei angebotenen Ausführungen sind doppeltwirkend: Ausfahr- und Rückhub werden jeweils mit Druckluft gesteuert.
Zur Auswahl stehen ein Kurzhubzylinder der Serie NQ, ein Standard-Kurzhubzylinder der Serie ND sowie eine ND-Ausführung mit verdrehgesicherter Kolbenstange. Der verfügbare Größenbereich umfasst Kolbendurchmesser von 12 bis 100 mm.
Typische Anwendungen sind Spann-, Klemm-, Ausstoß-, Markier- und Positionieraufgaben im Maschinenbau, Vorrichtungsbau und in automatisierten Montageanlagen. Da die Baureihen keiner internationalen Zylindernorm zugeordnet sind, müssen Einbaumaße, Anschlüsse und Befestigungspunkte anhand der jeweiligen technischen Daten geprüft werden.
.jpg "Preview: Eco-Line Kurzhubzylinder doppeltwirkend – Serie NQ – alle Größen Ø 12–100 mm"){kind=small}

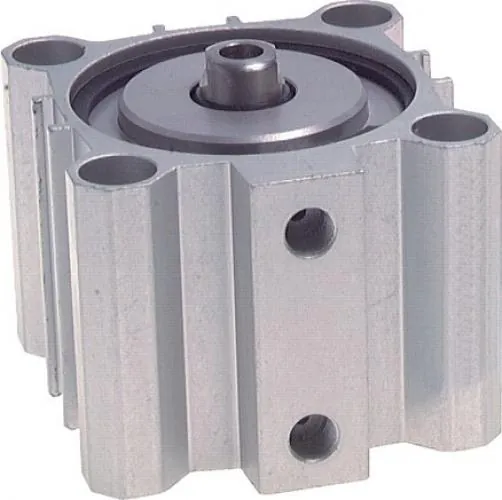

.jpg "Preview: Eco-Line Kurzhubzylinder doppeltwirkend – Serie ND – alle Größen Ø 12–100 mm"){kind=small}
Doppeltwirkende Kurzhubzylinder mit kurzer Einbaulänge
Bei den angebotenen Kurzhubzylindern werden Ausfahr- und Rückhub mit Druckluft gesteuert. Dadurch lassen sich Bewegungen und Kräfte in beiden Richtungen kontrollieren.
Die flache Bauform reduziert die erforderliche Einbaulänge gegenüber vielen herkömmlichen Rund- und Profilzylindern. Abhängig von Baureihe, Kolbendurchmesser und Ausführung stehen unterschiedliche kurze Hublängen zur Verfügung.
Die erreichbare Bewegungsgeschwindigkeit hängt vom Betriebsdruck, Luftdurchfluss, Hub, Kolbendurchmesser und der bewegten Masse ab. Drosselrückschlagventile können zur getrennten Einstellung der Aus- und Einfahrgeschwindigkeit verwendet werden.
Werkstoffe, Betriebsdaten und Positionserfassung
Kopf- und Fußplatten bestehen aus eloxiertem Aluminium beziehungsweise Messing, das Zylinderrohr aus eloxiertem Aluminium und die Kolbenstange aus Edelstahl 1.4305. Als Dichtungswerkstoff wird NBR verwendet.
Der zulässige Temperaturbereich beträgt −20 °C bis +80 °C. Der maximale Betriebsdruck liegt bei 10 bar. Die konkreten Anschlussgewinde und Einbaumaße unterscheiden sich abhängig von Kolbendurchmesser, Hub und Baureihe.
Für die Positionserfassung ist laut Produktdaten der Zylinderschaltertyp G vorgesehen. Die verdrehgesicherte ND-Ausführung wird ausdrücklich mit Magnetkolben angeboten. Bei den beiden Standardausführungen muss die Magnetkolbenausstattung anhand der konkreten Variante beziehungsweise des Datenblatts geprüft werden.
NQ- und ND-Kurzhubzylinder richtig auswählen
Bestimmen Sie den benötigten Kolbendurchmesser anhand von Betriebsdruck, Bewegungsrichtung und erforderlicher Zylinderkraft. Wählen Sie anschließend die passende Hublänge und prüfen Sie den verfügbaren Einbauraum.
Für Anwendungen, bei denen ein angebautes Werkzeug seine Winkellage beibehalten muss, steht die ND-Ausführung mit verdrehgesicherter Kolbenstange zur Verfügung. Die Verdrehsicherung ersetzt jedoch keine externe Linearführung und darf nicht mit unzulässig hohen Dreh- oder Querkräften belastet werden.
Da die Serien NQ und ND nicht nach einer internationalen Zylindernorm gefertigt werden, müssen Gesamtlänge, Bohrbild, Druckluftanschlüsse, Kolbenstangengewinde und Sensoraufnahme anhand der technischen Maßzeichnung geprüft werden.
Zur Ansteuerung eignen sich 5/2- oder 5/3-Wegeventile. Pneumatikschläuche, Steckverbinder, Druckregler, Drosselrückschlagventile und geeignete Zylinderschalter ergänzen den Kurzhubzylinder zu einer vollständigen Antriebslösung.
Schauen Sie auch mal in unsere weiteren Kategorien wie Pneumativentile Eco-Line, Pneumatikschläuche, Steckverbinder oder Diese nicht genormten doppeltwirkenden und einfachwirkenden Kurzhubzylinder zeichnen sich ohne Magnetkolben durch Ihre kurze Bauform und große Variantenvielfalt aus.
Gewinde richtig auswählen: Leitfaden zu Pneumatik-Gewinden“ – Gewindetabelle
