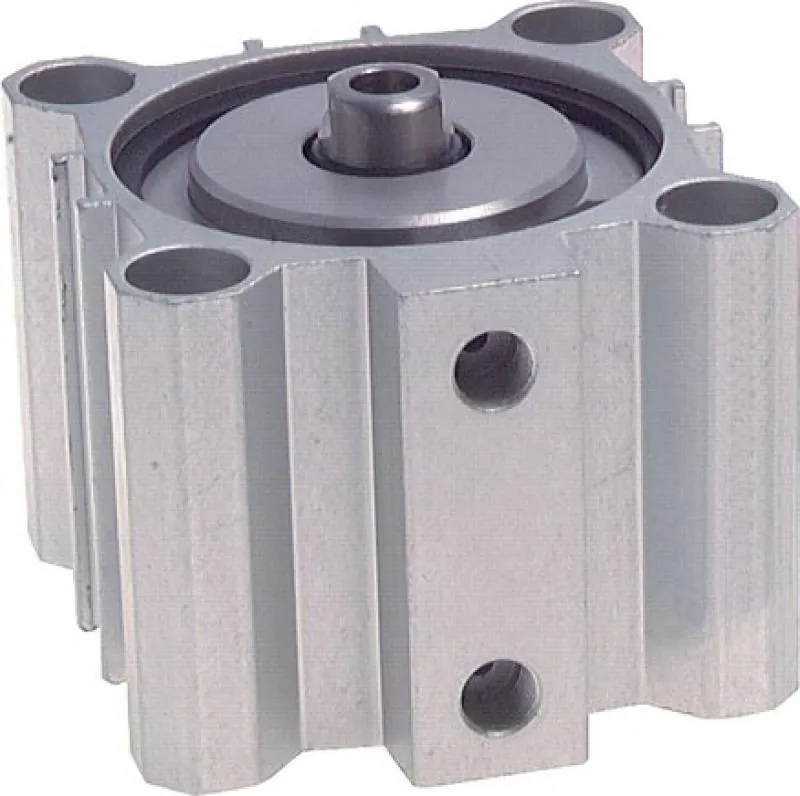

Eco-Line Kurzhubzylinder doppeltwirkend – Serie NQ – alle Größen Ø 12–100 mm

Der Kurzhubzylinder der Serie NQ bietet eine extrem kompakte Bauform und ist für Anwendungen optimiert, bei denen Standardzylinder aufgrund ihrer Baulänge nicht eingesetzt werden können. Da dieses Modell doppeltwirkend konstruiert ist, wird sowohl das Ausfahren als auch das Einfahren der Kolbenstange aktiv durch Druckluft gesteuert. Dies ermöglicht eine präzise Kraftübertragung in beide Bewegungsrichtungen, was besonders im Vorrichtungsbau und bei schnellen Taktzeiten in der Montageautomation von Vorteil ist.

Das Gehäuse wird aus eloxiertem Aluminium gefertigt, was dem Zylinder eine hohe Stabilität bei geringem Eigengewicht verleiht. Die Serie deckt die gängigen Kolbendurchmesser von 12 mm bis 100 mm ab und ist für einen Betriebsdruck von bis zu 10 bar ausgelegt. Hochwertige NBR-Dichtungen sorgen für einen verschleißarmen Lauf innerhalb eines Temperaturbereichs von -20 °C bis +80 °C. Durch die kurzen Hubwege eignet sich dieser Pneumatikzylinder ideal zum Spannen, Klemmen oder Markieren von Werkstücken in kompakten Maschineneinheiten.

Sicherheitshinweis: Achten Sie bei der Montage darauf, dass keine Querkräfte auf die Kolbenstange wirken, um die Lebensdauer der internen Führung nicht zu verkürzen. Die Zufuhr der Druckluft muss über eine Wartungseinheit erfolgen, um Verunreinigungen im Zylinderinneren zu vermeiden.

Optimieren Sie Ihre Konstruktionen mit der platzsparenden Serie NQ und setzen Sie auf bewährte Industriequalität für Ihre Automatisierungslösungen.
