Pneumatikzylinder nach ISO 15552 – Kolben-Ø 32–320 mm
ISO-15552-Pneumatikzylinder für die Automatisierung
Pneumatikzylinder nach ISO 15552 sind doppeltwirkende Normzylinder für lineare Bewegungen in Maschinen, Produktionsanlagen und automatisierten Prozessen. Die genormten Einbau- und Anschlussmaße erleichtern die Planung, Montage und den Austausch geeigneter Zylinder verschiedener Hersteller.
In dieser Kategorie finden Sie Profil- und Zugstangenzylinder mit Kolbendurchmessern von 32 bis 320 mm. Das Sortiment umfasst Eco-Line Pneumatikzylinder bis Ø 320 mm, AIRTEC® Profilzylinder bis Ø 125 mm und AIRTEC® Edelstahlzylinder für anspruchsvolle Umgebungsbedingungen.

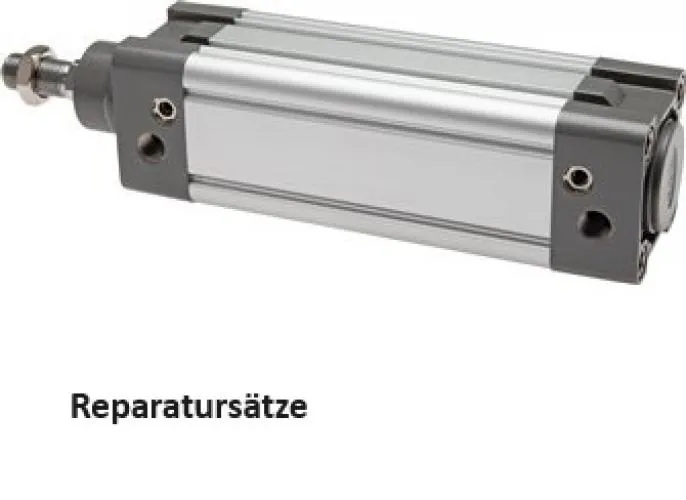

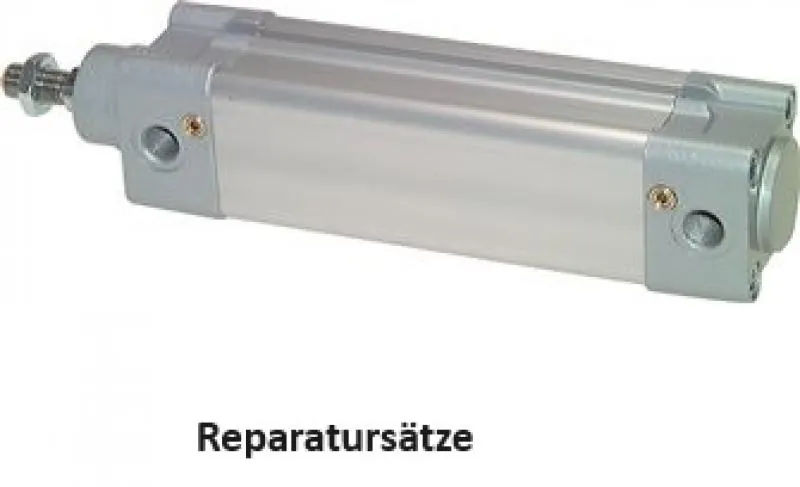

Die angebotenen Zylinder sind mit Magnetkolben und einstellbarer Endlagendämpfung ausgestattet. Passende Zylinderschalter ermöglichen eine berührungslose Positionserfassung. Für Montage, Kraftübertragung und Wartung stehen außerdem Befestigungsteile und Reparatursätze zur Verfügung.

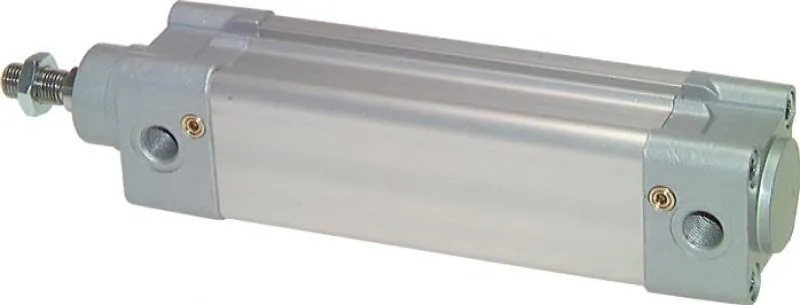

.jpg "Preview: AIRTEC® Profilzylinder doppeltwirkend – ISO 15552 – alle Größen Ø 32–125 mm"){kind=small}
.jpg "Preview: AIRTEC® Edelstahlzylinder doppeltwirkend – ISO 15552 – alle Größen Ø 32–125 mm"){kind=small}
Bauarten und Ausstattung der ISO-15552-Zylinder
Bei einem doppeltwirkenden Pneumatikzylinder werden Ausfahr- und Rückhub mit Druckluft gesteuert. Dadurch lassen sich Bewegungen in beiden Richtungen kontrolliert ausführen.
Die Profilzylinder besitzen ein Aluminiumprofil mit integrierten Nuten zur Aufnahme geeigneter Zylinderschalter. Bei den großen Eco-Line-Ausführungen bis Ø 320 mm kann die Bauform größenabhängig von der kompakten Profilrohrkonstruktion abweichen. Beachten Sie deshalb die Maßzeichnungen und Befestigungsmöglichkeiten der gewählten Variante.
Ein Magnetkolben ermöglicht die Abfrage der Kolbenposition. Die einstellbare Endlagendämpfung kann an Geschwindigkeit und bewegte Masse angepasst werden und reduziert Belastungen beim Erreichen der Endlage.
Werkstoffe, Kolbendurchmesser und Zylinderkraft
Die Standardzylinder besitzen je nach Baureihe ein Aluminiumprofilrohr beziehungsweise eine größenabhängige Zugstangenkonstruktion. Die Kolbenstangen bestehen aus einem für die jeweilige Ausführung vorgesehenen Stahlwerkstoff. Für Anwendungen mit erhöhten Anforderungen an die Korrosionsbeständigkeit stehen AIRTEC® Edelstahlzylinder mit Kolben-Ø 32 bis 125 mm zur Verfügung.
Mit zunehmendem Kolbendurchmesser und Betriebsdruck steigt die theoretische Kolbenkraft. Die tatsächlich nutzbare Kraft fällt durch Reibung, Gegendruck und die beim Rückhub wirksame Kolbenstangenfläche geringer aus. Legen Sie den Zylinder deshalb anhand der konkreten Belastung, Bewegungsrichtung, Geschwindigkeit und einer ausreichenden Sicherheitsreserve aus.
ISO-15552-Zylinder richtig auswählen
Wählen Sie den Pneumatikzylinder zunächst nach der benötigten Kraft, dem verfügbaren Betriebsdruck und dem erforderlichen Hub aus. Verfügbare Kolbendurchmesser sind je nach Baureihe Ø 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 und 320 mm.
Prüfen Sie anschließend Einbaulänge, Anschlussgewinde, Kolbenstangengewinde, Befestigungsart, Umgebungstemperatur und Werkstoffausführung. Für schnelle Bewegungen oder größere Lasten muss die Endlagendämpfung passend eingestellt werden. Zur Positionsabfrage sind ein geeigneter Zylinderschalter und die zur jeweiligen Nut oder Bauform passende Befestigung erforderlich.
ISO 15552 hat die frühere Norm ISO 6431 beziehungsweise die entsprechenden VDMA-Abmessungen abgelöst. Die vereinheitlichten Haupt- und Befestigungsmaße erleichtern den Austausch mit geeigneten Normzylindern anderer Hersteller. Vor einem Herstellerwechsel müssen dennoch Hublänge, Anschlüsse, Kolbenstangengewinde, Schalternut, Dämpfung und Befestigungsmaße vollständig verglichen werden.
Passende Pneumatikventile, Pneumatikschläuche, Steckverbinder, Druckregler und Befestigungsteile ergänzen den Zylinder zu einer vollständigen pneumatischen Antriebslösung.
Schauen Sie auch mal in unsere weiteren Kategorien wie Pneumativentile Eco-Line, Pneumatikschläuche, Steckverbinder oder
Tipp: Die doppeltwirkenden Pneumatikzylinder nach ISO 15552 (ehemalig ISO 6431 VDMA) sind, wie auch das ebenso genormte Befestigungsmaterial, austauschbar mit den Normzylindern anderer Hersteller wie z.B. Festo, SMC oder Aventics
