Einfachwirkende Einschraubzylinder – Kolben-Ø 6–16 mm
Miniatur-Einschraubzylinder für die direkte Montage
Einfachwirkende Einschraubzylinder ermöglichen kurze lineare Bewegungen bei sehr geringem Einbauraum. Das durchgehende Außengewinde des Zylindergehäuses erlaubt die direkte Montage in einer passenden Gewindebohrung oder die Befestigung in einer Durchgangsbohrung.
Aktuell stehen Kolbendurchmesser von 6, 10 und 16 mm sowie Hübe von 5, 10 und 15 mm zur Auswahl. Die Kolbenstange ist wahlweise mit Gewinde oder in glatter Ausführung ohne Gewinde erhältlich.
Die Druckluft fährt die Kolbenstange aus. Nach dem Entlüften führt eine integrierte Feder den Kolben in die Ausgangsposition zurück. Typische Anwendungen sind Spann-, Positionier-, Ausstoß- und Anschlagfunktionen im Maschinen-, Vorrichtungs- und Werkzeugbau.
.jpg "Preview: Flexokupplungen Stahl verzinkt – M4 bis M22 – alle Größen für Pneumatikzylinder"){kind=small}
.jpg "Preview: Flexokupplungen Stahl verzinkt – M4 bis M22 – alle Größen für Pneumatikzylinder"){kind=small}
Einfachwirkende Funktion mit Federrückstellung
Bei den angebotenen Einschraubzylindern fährt die Kolbenstange durch Druckluft aus. Nach dem Entlüften bewegt die integrierte Feder den Kolben wieder in seine Ausgangsposition. Für die pneumatische Ansteuerung genügt in der Regel ein 3/2-Wegeventil.
Das Außengewinde am Zylindergehäuse ermöglicht eine direkte und axial einstellbare Montage. Der Zylinder kann in eine passende Gewindebohrung eingeschraubt oder in einer Durchgangsbohrung befestigt werden.
Da nur der Ausfahrhub mit Druckluft ausgeführt wird, benötigt ein einfachwirkender Zylinder weniger Druckluft als eine vergleichbare doppeltwirkende Ausführung. Die entgegenwirkende Federkraft reduziert jedoch die tatsächlich nutzbare Ausfahrkraft.
Werkstoffe, Betriebsdruck und verfügbare Größen
Der Zylinderkörper besteht aus vernickeltem Messing, die Kolbenstange aus Edelstahl und die Dichtung aus NBR. Der zulässige Temperaturbereich beträgt −20 °C bis +80 °C. Der Betriebsdruck liegt zwischen 2 und 7 bar.
Verfügbar sind Kolbendurchmesser von 6, 10 und 16 mm sowie Hublängen von 5, 10 und 15 mm. Je nach Auswahl besitzt die Kolbenstange ein Außengewinde oder eine glatte Ausführung ohne Gewinde.
Durch die kleinen Kolbenvolumen und den einfachwirkenden Betrieb ist der Druckluftbedarf pro Hub vergleichsweise gering. Für die Auslegung müssen dennoch Schalthäufigkeit, Hub, Betriebsdruck und benötigte Kraft berücksichtigt werden.
Einschraubzylinder richtig auswählen und montieren
Wählen Sie den Kolbendurchmesser anhand des verfügbaren Betriebsdrucks, der Federkraft und der benötigten Ausfahrkraft. Verfügbar sind Ø 6, 10 und 16 mm. Anschließend wählen Sie eine Hublänge von 5, 10 oder 15 mm und entscheiden zwischen einer Kolbenstange mit Gewinde oder ohne Gewinde.
Prüfen Sie vor der Montage das Außengewinde des Zylindergehäuses, den verfügbaren Einbauraum, die benötigte Einschraubtiefe und den Druckluftanschluss. Das Gehäuse darf beim Einschrauben nicht überlastet oder verformt werden. Die Kolbenstange muss fluchtend zur bewegten Last ausgerichtet sein und darf keinen unzulässigen Querkräften ausgesetzt werden.

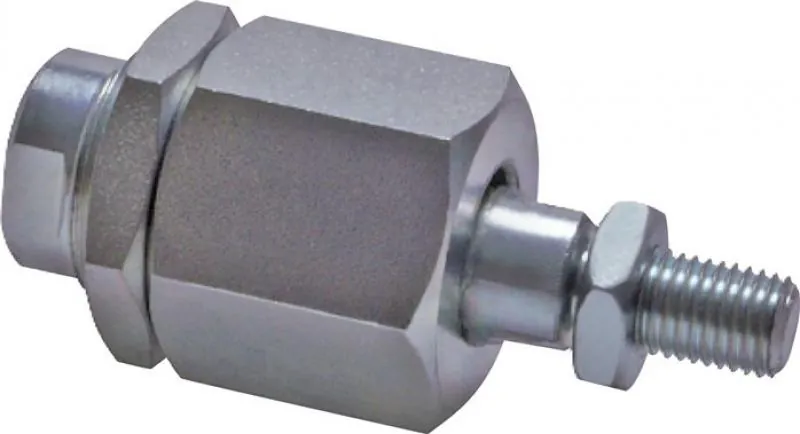

Eine Flexokupplung kann geringe Fluchtungs- und Winkelfehler zwischen Kolbenstange und bewegtem Bauteil ausgleichen. Sie ersetzt jedoch keine externe Führung bei größeren Querkräften oder schweren Lasten.
Passende 3/2-Wegeventile, Pneumatikschläuche, Steckverbinder und Druckregler ergänzen den Einschraubzylinder zu einer vollständigen pneumatischen Antriebslösung.
Schauen Sie auch mal in unsere weiteren Kategorien wie Pneumativentile Eco-Line, Pneumatikschläuche, Steckverbinder oder
Diese einfachwirkenden Einschraubzylinder (auch Cartridge-Zylinder genannt) zeichnen sich durch kleinstmögliche Einbaumaße und gute Korrosionsbeständigkeit aus.
Gewinde richtig auswählen: Leitfaden zu Pneumatik-Gewinden“ – Gewindetabelle
