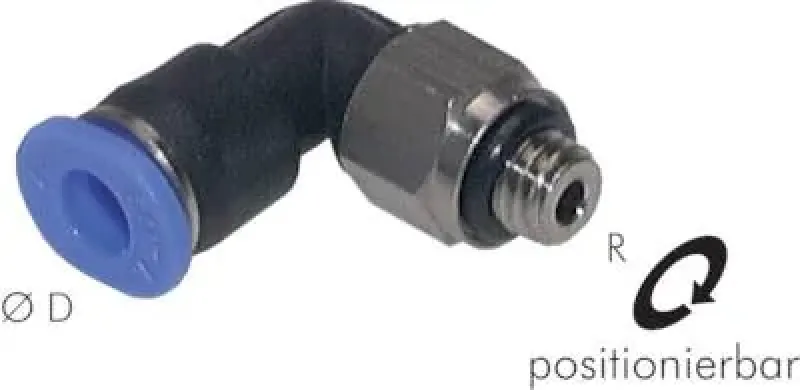

IQS Winkelsteckverschraubung Mini kurz mit zylindrischem Gewinde, alle Größen

Äußerst kompakte L-Verschraubung mit zylindrischem G-Gewinde für engste Bauräume in der Feinwerktechnik

Die IQS Winkelsteckverschraubung Mini kurz mit zylindrischem Gewinde in alle Größen ist die ultimative Lösung für die Schlauchführung auf engstem Raum. Die verkürzte Bauform minimiert den Platzbedarf der Industrie-Fittings im System. Durch das bewährte Push-In Prinzip an der Schlauchseite lassen sich kleinste Schlauchdurchmesser schnell und werkzeuglose Montage durchführen. Eine integrierte Edelstahl-Haltekralle fixiert den Schlauch sicher, während das zylindrische Gewinde mit einem gekammerten O-Ring für eine sofortige und dauerhafte Abdichtung sorgt.

Diese kompakten Pneumatik-Zubehör-Teile sind aus hochwertigem Messing vernickelt und robustem PBT gefertigt, um den Anforderungen im Industriebedarf gerecht zu werden. Trotz der geringen Baugröße sind sie voll vakuumtauglich bis -0,95 bar und für einen Betriebsdruck von bis zu 10 bar ausgelegt. Der Temperaturbereich von -20°C bis +80°C sowie die präzisen NBR-Dichtungen gewährleisten eine maximale Zuverlässigkeit in der Robotik, Medizintechnik und im allgemeinen Maschinenbau.

• Extrem kurze Bauform: Minimierter Platzbedarf für hochintegrierte pneumatische Steuerungen

• Vielseitige Größen: Für alle gängigen kleinen Schlauch- und Gewindemaße der Mini-Serie verfügbar

• Sichere Abdichtung: Zylindrisches G-Gewinde mit O-Ring garantiert Leckagefreiheit ohne zusätzliches Dichtband

• Industrie-Qualität: Robuste Materialwahl für hohe mechanische Festigkeit und lange Lebensdauer

Anwendungstipp:
Der Gehäusekörper der IQS Steckverschraubungen ist auch nach dem Einschrauben frei drehbar, was eine exakte Positionierung der Schlauchabgangsrichtung ermöglicht. Achten Sie auf einen rechtwinkligen Schnitt des Schlauchs, um die Dichtheit am Druckluftanschluss nicht zu gefährden.

Sicherheitshinweis:
Trennen Sie Verbindungen an der Pneumatik-Anlage grundsätzlich nur im drucklosen Zustand. Ein unkontrolliertes Lösen der Schnellsteckverbinder unter Last kann zu Personenschäden oder Beschädigungen am Pneumatik-Zubehör führen.

Bestellen Sie jetzt die technisch optimierten IQS Mini-Winkelsteckverschraubungen kurz für professionelle Luftführung auf engstem Raum.

Werkstoffe:
Körper: Messing vernickelt (M 3: Stahl vernickelt) / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: Messing verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
0°C bis max. +60°C

Betriebsdruck:
-0,95 bis 10 bar

Medien:
Druckluft, neutrale Gase

Vorteile:
•besonders kompakte Bauweise, •M 7-Gewinde verfügbar, •Gewinde M 3, M 5, M 6, M 7 und G 1/8" sind mit einem gekammerten O-Ring ausgestattet, der ein Abreißen des Gewindes vermeidet und auch nach mehrfachem Montieren noch zuverlässig abdichtet
