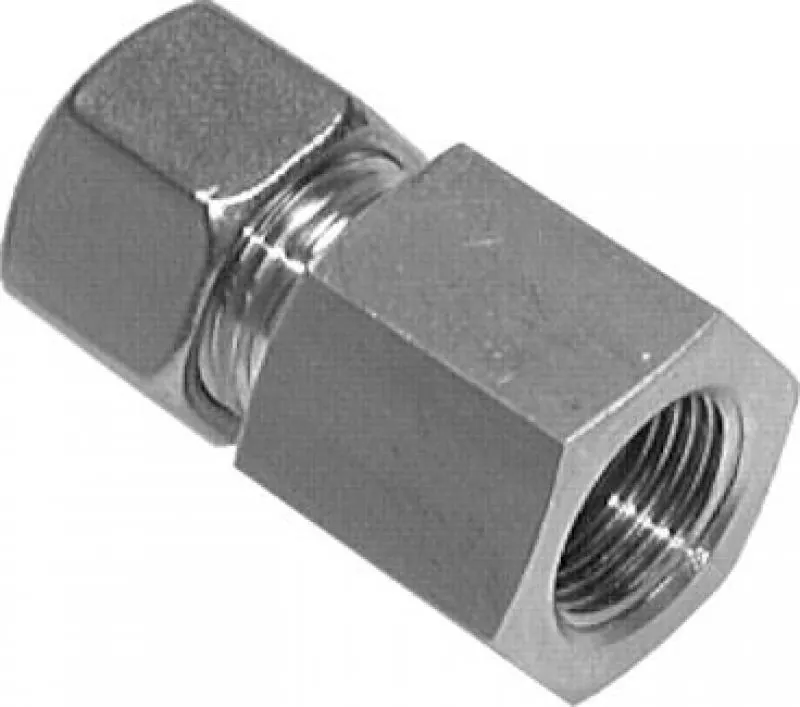

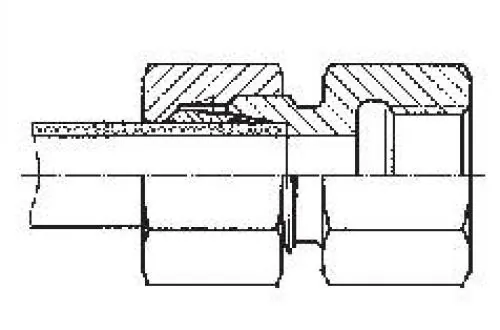

Gerade Aufschraubverschraubungen mit Innengewinde (G-Gewinde), Edelstahl 1.4571, alle Größen

Korrosionsbeständige Innengewinde-Verschraubungen aus Edelstahl 1.4571 für industrielle Anwendungen

Die geraden Aufschraubverschraubungen mit Innengewinde (G-Gewinde) aus Edelstahl 1.4571 (V4A) eignen sich ideal für anspruchsvolle Anwendungen in der Fluidtechnik, Pneumatik, Hydraulik sowie im Anlagen- und Rohrleitungsbau. Sie ermöglichen eine zuverlässige, druckdichte Verbindung zwischen Außengewindeanschlüssen und Rohr- oder Schlauchsystemen mit zylindrischem G-Innengewinde.

Der Werkstoff 1.4571 (AISI 316Ti) zeichnet sich durch hohe Korrosionsbeständigkeit, gute Beständigkeit gegen viele Chemikalien sowie eine ausgezeichnete Eignung für feuchte oder aggressive Umgebungen aus. Dadurch sind die Verschraubungen besonders geeignet für den Einsatz in der Lebensmittelindustrie, Chemieindustrie, Wassertechnik oder im Außenbereich.

Die gerade Bauform sorgt für eine spannungsfreie Leitungsführung, während die präzise gefertigten G-Gewinde (BSPP) eine sichere und normgerechte Verbindung gewährleisten.

Typische technische Eigenschaften (Industriestandard):

• Bauform: gerade Aufschraubverschraubung

• Anschluss: Innengewinde G (zylindrisch, BSPP)

• Werkstoff: Edelstahl 1.4571 (V4A / AISI 316Ti)

• Druckbereich: abhängig von Größe und Anwendung

• Temperaturbereich: abhängig von Dichtwerkstoff und Medium

• Einsatzbereich: Fluidtechnik, Anlagenbau, Chemie, Wassertechnik, Lebensmitteltechnik

Sicherheitshinweis:
Montage nur bei drucklosem System durchführen. Geeignete Dichtmittel entsprechend Medium und Druckbereich verwenden. Vor Inbetriebnahme Verbindung auf festen Sitz und Dichtheit prüfen. Unsachgemäße Montage kann zu Leckagen oder Materialschäden führen.

Sichern Sie sich jetzt die passende Größe und setzen Sie auf korrosionsbeständige Edelstahl-Verschraubungen für dauerhaft sichere Gewindeverbindungen.

Typ Edelstahl

Werkstoffe:
Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKM

Temperaturbereich:
-60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)

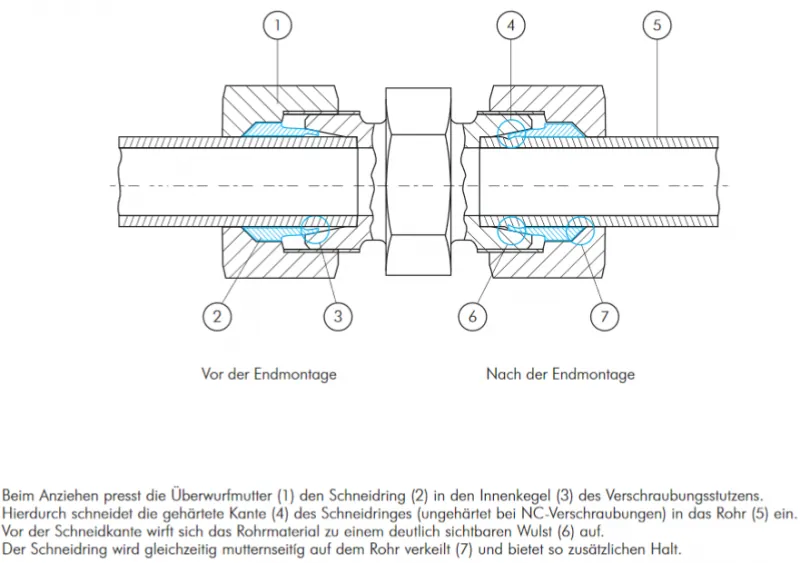

Montage Schneidringverschraubungen

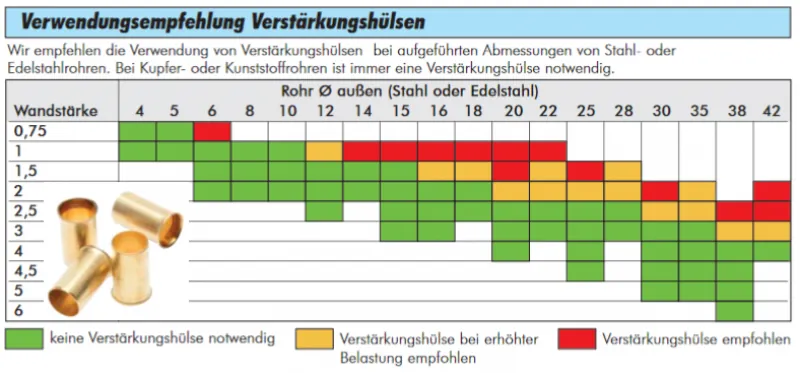

1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.

Achtung:
Montage von Edelstahlverschraubungen nur unter Zuhilfenahme geeigneter Schmiermittel.

Benötigte Rohrqualität:
Die Verschraubungen müssen mit wärmebehandelten, nahtlosen Edelstahlrohren (1.4571) nach DIN EN ISO 1127 verarbeitet werden. Die Toleranzklasse soll D4/T3 sein, die Oberfläche darf keinerlei Beschädigungen aufweisen und deren Härte sollte nicht mehr als Rockwel HRB 90 betragen.
