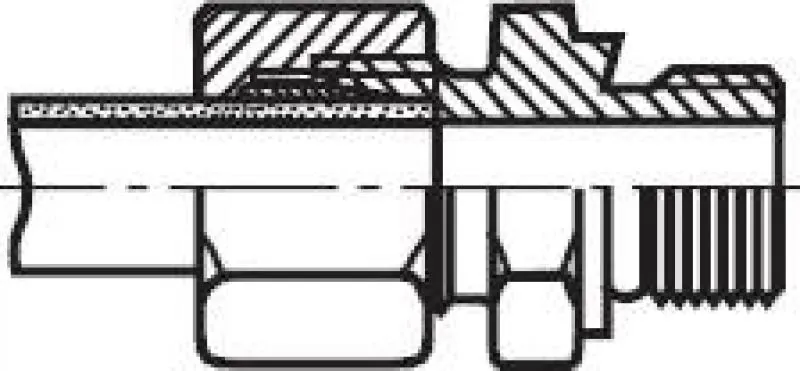

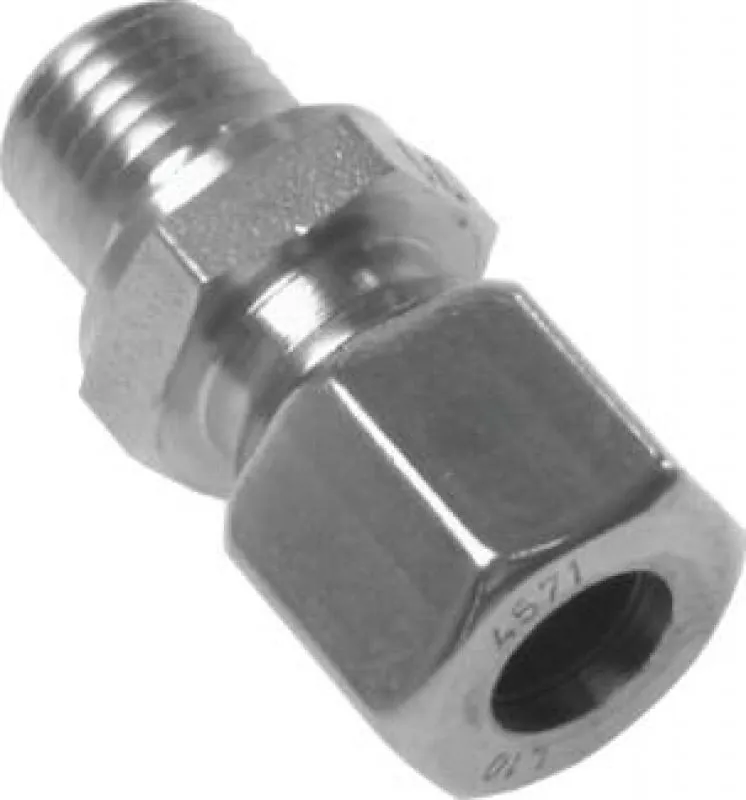

Gerade Schneidringverschraubung Edelstahl 1.4571 metrisch – alle Größen

Hochdruckfeste Rohrverbindung aus V4A nach DIN EN ISO 8434-1 inklusive Mutter und Schneidring

Diese geraden Schneidringverschraubungen ermöglichen eine dauerhaft dichte und mechanisch hoch belastbare Verbindung von metrischen Präzisionsrohren in der Hydraulik und im Anlagenbau. Das Verbindungssystem nach DIN EN ISO 8434-1 (ehemals DIN 2353) basiert auf einem 24-Grad-Innenkonus, der durch das kontrollierte Einschneiden des Rings in die Rohroberfläche eine formschlüssige Einheit bildet. Da dieses Set inklusive Überwurfmutter und Schneidring geliefert wird, ist eine sofortige Montage und volle Prozesssicherheit bei Vibrationen und Druckstößen gewährleistet.

Gefertigt aus hochwertigem Edelstahl 1.4571 (V4A), zeichnen sich diese Verschraubungen durch eine exzellente Korrosionsbeständigkeit aus, insbesondere in chloridhaltigen Umgebungen oder beim Kontakt mit aggressiven Medien. Je nach gewählter Baureihe (L für die leichte Serie oder S für die schwere Hochdruck-Serie) sind Betriebsdrücke von bis zu 400 bar realisierbar. Die rein metallische Abdichtung sorgt zudem für eine temperaturunabhängige Dichtheit, die den Einsatz in thermisch anspruchsvollen Prozessleitungen ermöglicht.

• Vollständiges Montage-Set: Lieferung erfolgt inklusive passender Überwurfmutter und Schneidring für die direkte Installation.

• Maximale Korrosionsresistenz: Der Werkstoff Edelstahl 1.4571 bietet sicheren Schutz gegen Lochfraß in der Chemie- und Offshore-Industrie.

• Zertifizierte Hochdrucksicherheit: Ausgelegt nach internationalen Normen für Drücke bis 400 bar in Hydraulik- und Gassystemen.

• Wartungsfreundliches System: Die Verschraubung ist mehrfach lösbar und wieder montierbar, was die Instandhaltung Ihrer Anlagen wesentlich vereinfacht.

Anwendungstipp: Um ein Festfressen des Edelstahlgewindes bei der Montage zu verhindern, sollten Sie unbedingt eine hochwertige Montagepaste für Edelstahlverschraubungen verwenden, um das Erreichen des Festpunktes zu erleichtern.

Stellen Sie die höchste Zuverlässigkeit und Sicherheit Ihrer Hochdrucksysteme sicher. Unsere geraden Schneidringverschraubungen aus Edelstahl 1.4571 sind die ideale Lösung für anspruchsvolle B2B-Anwendungen, bei denen es auf Werkstoffgüte und Passgenauigkeit ankommt. Wählen Sie jetzt die passende Rohrdimension aus und profitieren Sie von einer schnellen Lieferung direkt ab Lager – hier direkt bestellen und die Systemintegrität nachhaltig sichern.

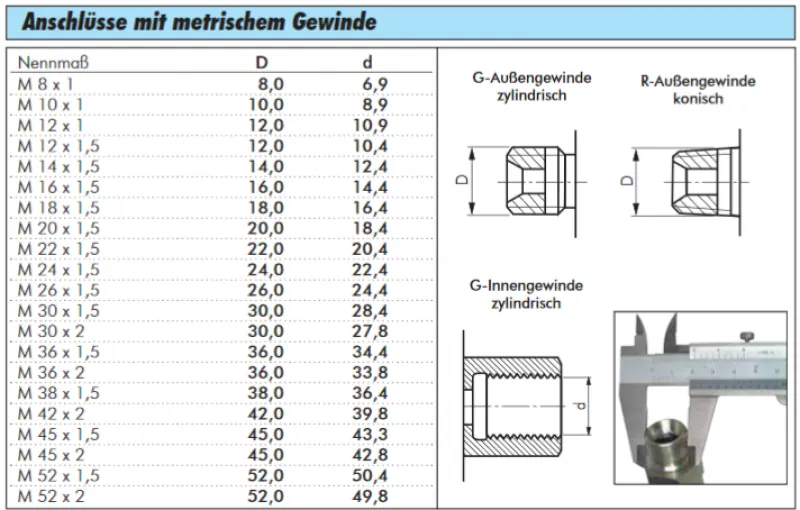

Typ Edelstahl

Werkstoffe:
Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKM

Temperaturbereich:
-60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)

Montage Schneidringverschraubungen und NC-Klemmringverschraubungen
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.

Achtung:
Montage von Edelstahlverschraubungen nur unter Zuhilfenahme geeigneter Schmiermittel.

Benötigte Rohrqualität:
Die Verschraubungen müssen mit wärmebehandelten, nahtlosen Edelstahlrohren (1.4571) nach DIN EN ISO 1127 verarbeitet werden. Die Toleranzklasse soll D4/T3 sein, die Oberfläche darf keinerlei Beschädigungen aufweisen und deren Härte sollte nicht mehr als Rockwel HRB 90 betragen.
