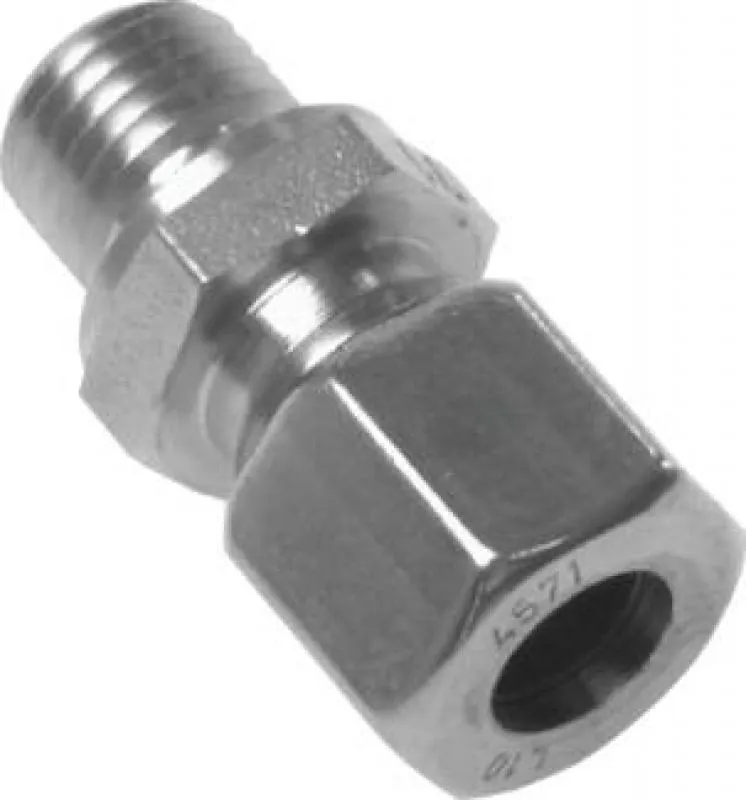

Gerade Schneidringverschraubung metrisch Edelstahl Klemmring 1.4571 (NC) mit Elastomerdichtung – alle Größen

Leckagefreie Hochdruckverbindung für Hydraulik, Pneumatik und Prozessmedien nach DIN EN ISO 8434-1

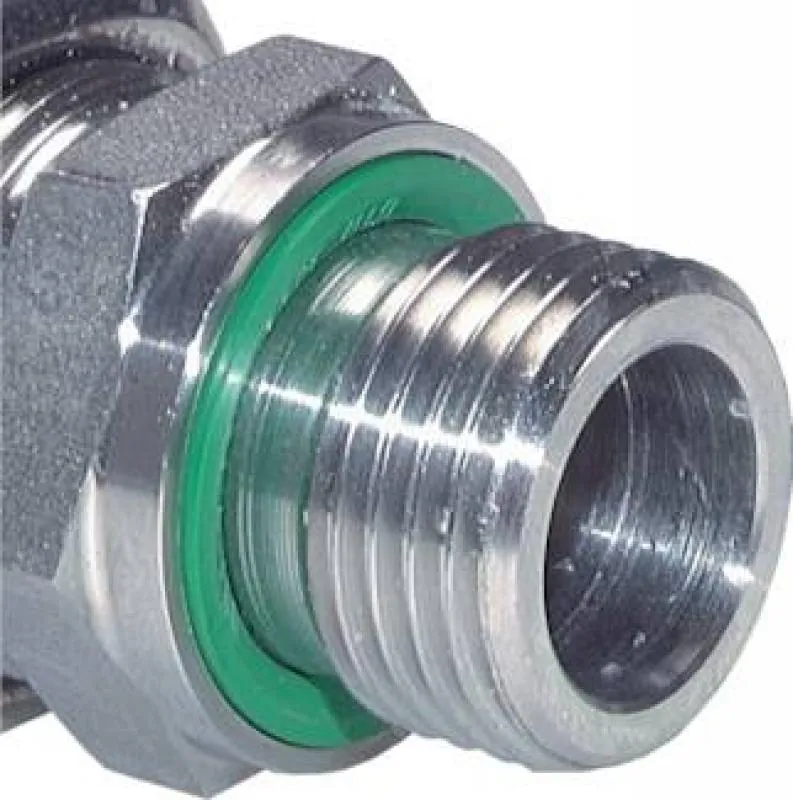

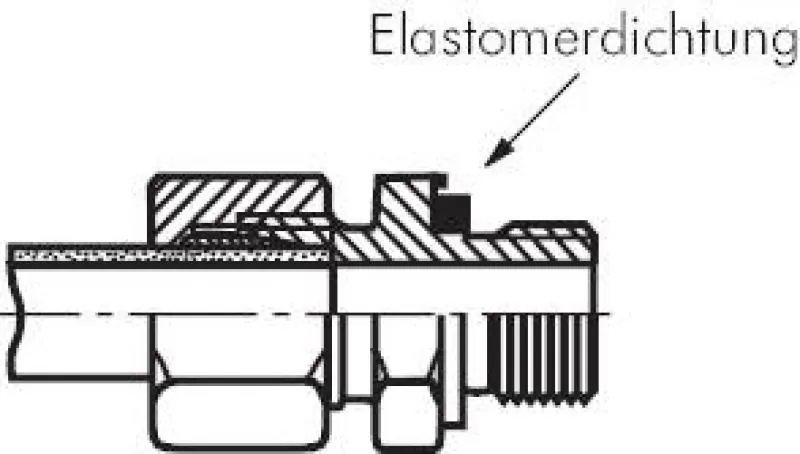

Diese geraden Schneidringverschraubungen mit integrierter Elastomerdichtung sind die ideale Lösung für anspruchsvolle Verbindungsaufgaben in der modernen Fluidtechnik. Das System nach DIN EN ISO 8434-1, in der hochwertigen Edelstahl-Ausführung als NC-Verschraubung bekannt, wird als einsatzbereites Komplettset inklusive Überwurfmutter und Klemmring geliefert. Durch die zusätzliche Weichdichtung im 24-Grad-Konus wird eine absolute Dichtheit erzielt, die weit über rein metallische Systeme hinausgeht – perfekt für sensible Anwendungen in der Hydraulik, bei denen Druckspitzen auftreten, oder in der Pneumatik, wo Gasverluste und Leckagen vermieden werden müssen.

Gefertigt aus titan-stabilisiertem Edelstahl 1.4571 (V4A), bietet diese Verschraubung eine exzellente Korrosionsbeständigkeit, die sie zum Standard in der chemischen Industrie, der Pharmazie und im Offshore-Sektor macht. Die Kombination aus mechanischem Schneidring und der FKM-Dichtung erlaubt den Einsatz in kritischen Vakuumanlagen sowie in Hochdrucksystemen bis 400 bar. Dank der metallischen Stützwirkung und der chemischen Beständigkeit der Elastomere deckt dieses Bauteil alle Anforderungen von der einfachen Druckluftverteilung bis hin zu aggressiven Prozessmedien im Anlagenbau ab.

• Universelle Prozesssicherheit: Absolute Gasdichtheit und Leckagefreiheit für Hydrauliköl, Druckluft und chemische Gase.

• Maximale Werkstoffgüte: Hochwertiger Edelstahl 1.4571 (AISI 316Ti) garantiert Schutz vor Lochfraß und Korrosion.

• Zertifizierte Druckfestigkeit: Je nach Rohrgröße für Systemdrücke bis 400 bar ausgelegt – ideal für schwere Hydraulikanwendungen.

• Sofort montagefertig: Lieferung als vollständige NC-Einheit inklusive Mutter und Schneidring zur direkten Installation.

Anwendungstipp: Für eine fehlerfreie Montage in der Industrie-Hydraulik empfehlen wir das Rohr rechtwinklig zu trennen und die Gewindegänge mit einer speziellen Montagepaste für Edelstahlverschraubungen zu schmieren, um Kaltverschweißungen (Fressen) sicher zu verhindern.

Ob für die präzise Steuerung in der Automatisierungstechnik, den robusten Einsatz in landwirtschaftlichen Maschinen oder die hochreine Medienführung in Labors – diese NC-Verschraubung bietet Ihnen die notwendige Zuverlässigkeit für jede Einbausituation. Investieren Sie in langlebige Industriequalität, um Wartungsintervalle zu minimieren und die Verfügbarkeit Ihrer Maschinen nachhaltig zu sichern. Wählen Sie jetzt die passende Dimension aus und bestellen Sie hier direkt online für Ihren professionellen Industriebedarf.


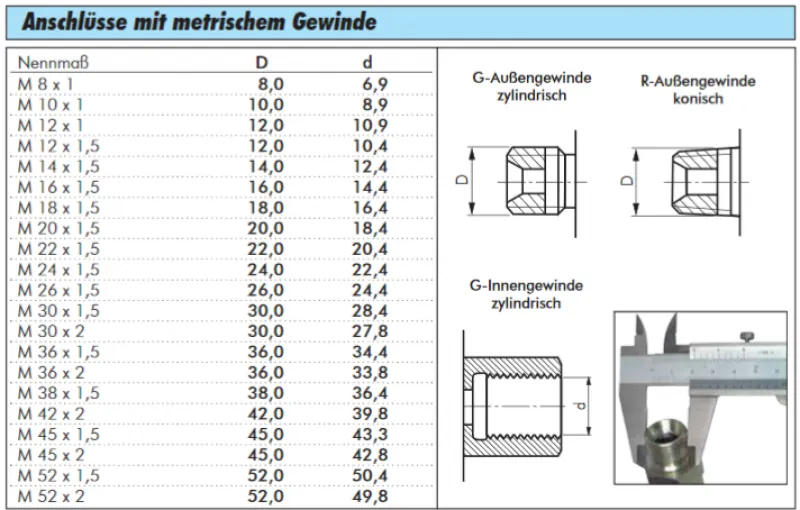

Typ NC-Verschraubung

Werkstoffe:
Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKM

Temperaturbereich:
-60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)

Montage NC-Klemmringverschraubungen
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.

Achtung:
Montage von Edelstahlverschraubungen nur unter Zuhilfenahme geeigneter Schmiermittel.

Hinweise zu NC-Klemmringverschraubungen

Vorteile:
• Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). • Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. • Kann beliebig oft gelöst und wieder verschraubt werden. • NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. • Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich

Benötigte Rohrqualität:
Die Verschraubungen müssen mit wärmebehandelten, nahtlosen Edelstahlrohren (1.4571) nach DIN EN ISO 1127 verarbeitet werden. Die Toleranzklasse soll D4/T3 sein, die Oberfläche darf keinerlei Beschädigungen aufweisen und deren Härte sollte nicht mehr als Rockwel HRB 90 betragen.
