IQS Winkelsteckverschraubung kurz – konisches Gewinde – alle Größen

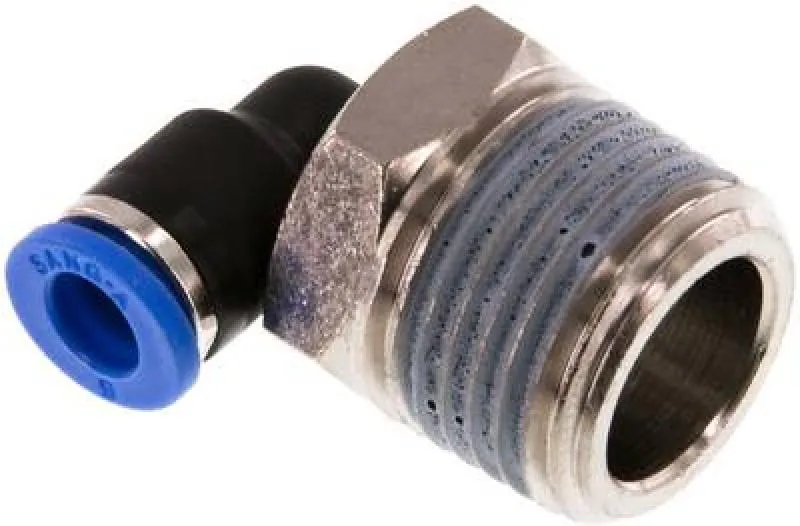

90°-Winkelsteckverschraubung »kurz« mit konischem R-Gewinde für Pneumatiksysteme

Die IQS Winkelsteckverschraubung kurz mit konischem Gewinde ermöglicht eine platzsparende 90°-Verbindung von Pneumatik- und Druckluftschläuchen. Sie eignet sich ideal für Maschinenbau, Automatisierung und kompakte Pneumatikmodule, bei denen enge Einbauverhältnisse eine kurze Bauform erfordern.

Das konische R-Gewinde sorgt für eine sichere, selbstabdichtende Verschraubung im Gewindeanschluss. Die bewährte Stecktechnik gewährleistet eine schnelle, werkzeuglose Schlauchmontage mit zuverlässiger Dichtigkeit und hoher Betriebssicherheit.

Gefertigt aus vernickeltem Messing, hochwertigem PA66-Kunststoffkörper und NBR-Dichtungen, ist die Winkelsteckverschraubung für den dauerhaften Einsatz mit gefilterter Druckluft oder neutralen Gasen ausgelegt.

Typische technische Eigenschaften (Industriestandard):

• Bauform: 90°-Winkel, kurze Ausführung

• Anschluss 1: Schlauchanschluss (Stecksystem)

• Anschluss 2: R-Gewinde (konisch)

• Schlauch-Ø: 4 mm bis 16 mm

• Gewindegrößen: R 1/8″, R 1/4″, R 3/8″, R 1/2″

• Betriebsdruck: bis 16 bar

• Temperaturbereich: ca. -20 °C bis +80 °C

• Einsatzbereich: Maschinenbau, Pneumatikmodule, Automatisierung

Sicherheitshinweis:
Die Montage darf nur bei drucklosem System erfolgen. Gewindeverbindungen sind fachgerecht abzudichten und vor Inbetriebnahme auf festen Sitz und Dichtheit zu prüfen.

Sichern Sie jetzt die passende Größe und realisieren Sie eine zuverlässige, platzsparende Pneumatikverbindung.

Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
-0,95 bis 20 bar

Medien:
Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)

Vorteile:
•große Produktvielzahl, •hohe Dichtigkeit, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring
