Manometerverschraubung Schneidring-Anschluss Edelstahl DIN-2353 alle Größen

Hochdruck-Anschluss für Manometer in Hydraulik, Prozesstechnik & Anlagenbau – Edelstahl V4A – bis 400 bar – inkl. Schneidring

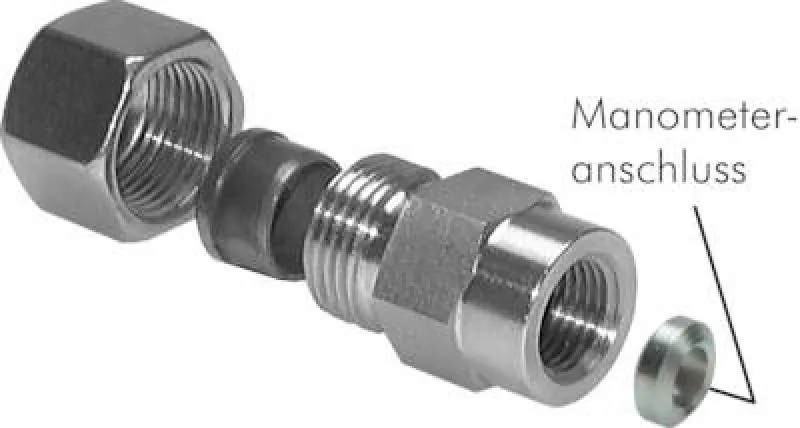

Die Manometerverschraubung mit Schneidringanschluss nach DIN-2353 (ISO 8434-1) dient der sicheren und druckfesten Integration von Druckmessgeräten (Manometern) in Rohrleitungssysteme. Sie kombiniert den bewährten, hochdruckfesten Schneidring-Rohranschluss mit dem gängigen Manometeranschluss (typischerweise G 1/4" oder G 1/2" Innengewinde). Der Schneidring erzeugt eine formschlüssige und absolut gasdichte Verbindung mit dem Rohr, während die Messstelle über das Gewinde angebracht wird.

Gefertigt aus dem Werkstoff Edelstahl-1.4571 (auch als V4A oder AISI 316Ti bekannt), bietet diese Komponente herausragende Beständigkeit gegen Korrosion und aggressive Medien im chemischen-Apparate-&-Anlagenbau und in der Offshore-Technik. Die Druckstufen sind auf die Anforderungen der Hochdruck-Hydraulik abgestimmt und erreichen je nach Dimension bis zu 400-bar, was eine maximale Ausfallsicherheit im anspruchsvollen Industriebedarf garantiert.

• Messstellenvorbereitung: Einfache und sichere Integration von Druckmessgeräten über Standard-Gewinde.

• Werkstoffgüte: Unempfindlich gegenüber einer Vielzahl aggressiver Fluide dank Edelstahl-1.4571 (V4A).

• Normkonformität: Kompatibler Rohranschluss nach DIN-2353 (ISO 8434-1) für einfache Integration.

• Vielseitigkeit: Unverzichtbar in der Prozesstechnik, im Schiffsbau und der Mess-&-Regeltechnik.

Anwendungstipp: Für die Abdichtung des Manometers im Gewinde muss ein geeigneter Dichtring oder PTFE-Dichtband verwendet werden. Achten Sie bei der Installation auf die korrekte Positionierung der Messstelle, idealerweise mit einem Manometer-Schutzhahn.

Sicherheitshinweis: Die Vormontage des Schneidrings in das Rohr erfordert Sorgfalt; eine unsachgemäße Montage kann die Druckbeständigkeit der Verbindung beeinträchtigen.

Diese robuste Manometerverschraubung für Rohrleitungssysteme in der Industrie, dem Anlagenbau und dem Handwerk jetzt hier direkt online bestellen.

Typ Edelstahl

Werkstoffe:
Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKM

Temperaturbereich:
-60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)

Montage Schneidringverschraubungen und NC-Klemmringverschraubungen
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.

Achtung:
Montage von Edelstahlverschraubungen nur unter Zuhilfenahme geeigneter Schmiermittel.

Benötigte Rohrqualität:
Die Verschraubungen müssen mit wärmebehandelten, nahtlosen Edelstahlrohren (1.4571) nach DIN EN ISO 1127 verarbeitet werden. Die Toleranzklasse soll D4/T3 sein, die Oberfläche darf keinerlei Beschädigungen aufweisen und deren Härte sollte nicht mehr als Rockwel HRB 90 betragen.
