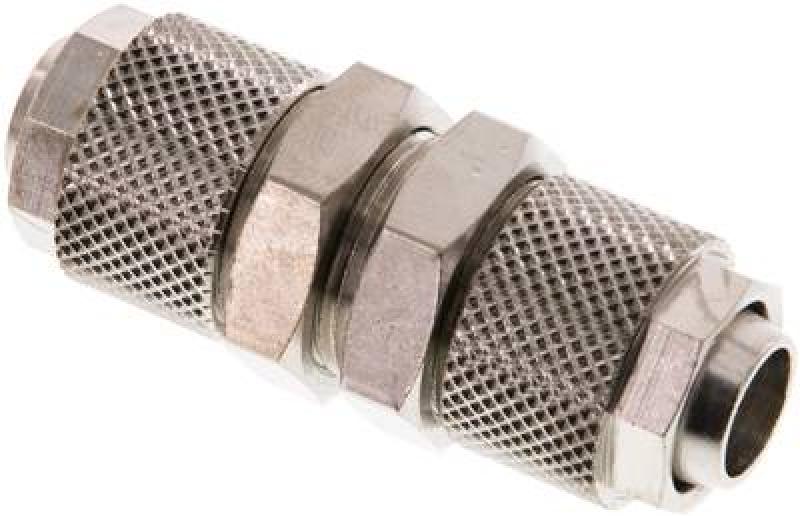

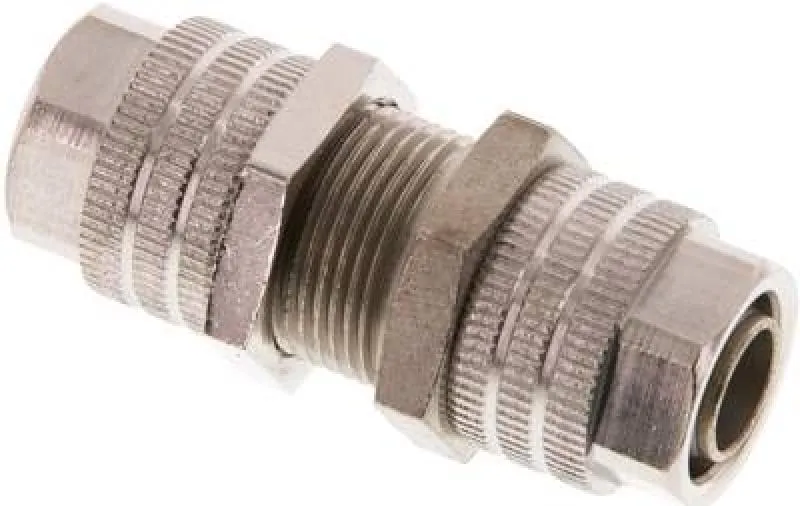

Gerade CK-Schottverschraubung Messing vernickelt (auch reduzierend) (alle Größen)

Robuste Wanddurchführung bis 16 bar für symmetrische und reduzierende Leitungsführung

Diese gerade CK-Schottverschraubung aus vernickeltem Messing dient der sicheren Durchführung von Schlauchleitungen durch Schaltschrankwände, Gehäuse oder Montageplatten. Sie ist in symmetrischer Ausführung (gleiche Schlauchmaße beidseitig) sowie als Reduzierverschraubung (unterschiedliche Schlauchmaße) erhältlich, was maximale Flexibilität bei der Anlagenplanung bietet. Die Fixierung in der Schottbohrung erfolgt über eine zentrale Kontermutter. Der beidseitige Schlauchanschluss realisiert eine zugfeste und dichte Verbindung mittels des CK-Systems (Überwurfmutter und Klemmring).

Das Material Messing (oft CW614N) mit zusätzlicher Vernickelung gewährleistet eine hohe mechanische Festigkeit und Korrosionsbeständigkeit für den dauerhaften Industrieeinsatz. Die Verschraubung ist für einen Betriebsdruck von bis zu 16 bar und einen Temperaturbereich von typischerweise -10°C bis +70°C ausgelegt. Sie ist für gängige Kunststoffschläuche wie PU, PA und PE geeignet.

Vorteile auf einen Blick

• Vielseitige Anwendung als symmetrische oder reduzierende Schottverschraubung für flexible Installationen.

• Hohe Druckbeständigkeit bis zu 16 bar, übertrifft Kunststoffe in der Leistungsfähigkeit.

• Integrierte Kontermutter ermöglicht die einfache und sichere Fixierung der Verschraubung in der Montageplatte.

• Robuste Metallausführung für hohe mechanische Belastbarkeit und Vibrationsfestigkeit.

Anwendungstipp

Für die Abdichtung zwischen Schottverschraubung und Montageplatte sollte ein O-Ring aus NBR oder FKM verwendet werden, der die Medienverträglichkeit mit dem durchfließenden Medium sicherstellt.

Die gerade CK-Schottverschraubung aus vernickeltem Messing ist eine robuste Lösung für die professionelle Durchführung von Druckleitungen durch Gehäusewände. Jetzt online kaufen

Typ Messing vernickelt (NBR- & FKM-Dichtung)

Betriebsdruck: -0,95 bis 20 bar

Temperaturbereich: -20°C bis max. +80°C, (FKM-Dichtung: -20°C bis max. +150°C)

Typ Aluminium

Betriebsdruck: -0,99 bis 15 bar

Temperaturbereich: -15°C bis max. +70°C

Typ Kunststoff (POM)

Betriebsdruck: -0,99 bis 10 bar

Temperaturbereich: -10°C bis max. +60°C
