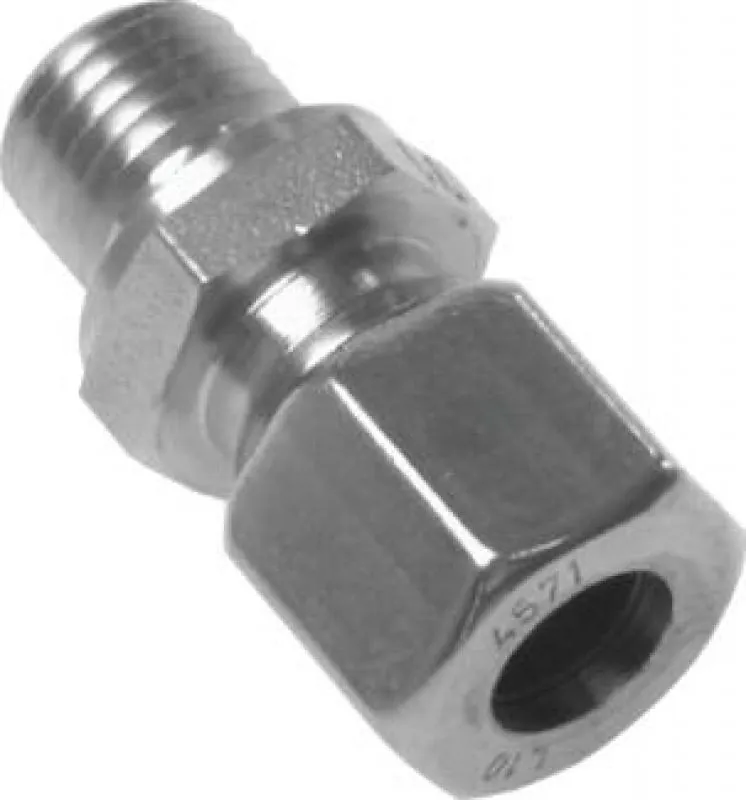

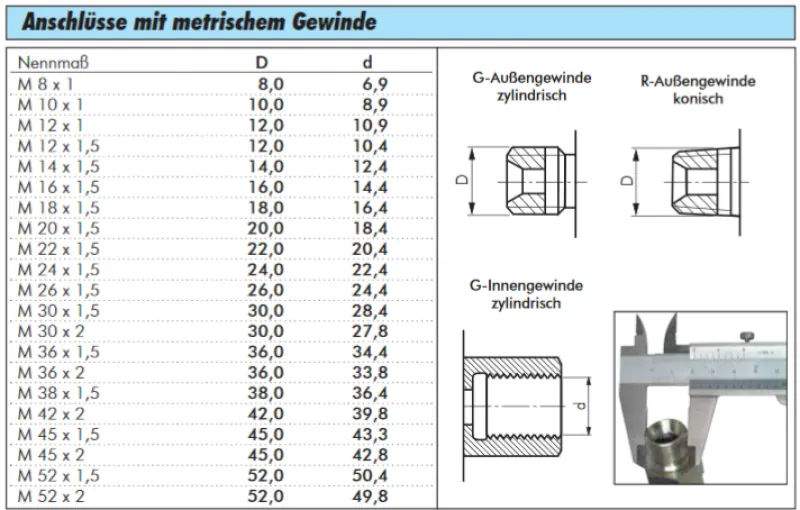

Gerade Schneidringverschraubung metrisch Edelstahl 1.4571 mit Elastomerdichtung – alle Größen

Gas- und vakuumdichte V4A-Rohrverbindung nach DIN EN ISO 8434-1 inklusive Mutter und Schneidring

Diese geraden Schneidringverschraubungen bieten eine überragende Dichtheit bei gasförmigen Medien oder im anspruchsvollen Vakuumbereich. Durch die Kombination des bewährten Schneidringprinzips nach DIN EN ISO 8434-1 mit einer zusätzlichen Elastomerdichtung aus FKM im Konus wird eine Leckagesicherheit erzielt, die weit über die Anforderungen rein metallisch dichtender Systeme hinausgeht. Das System wird als vollständiges Montage-Set inklusive Überwurfmutter und Schneidring geliefert, wodurch eine sofortige Installation in Ihren Prozessleitungen gewährleistet ist.

Gefertigt aus hochwertigem, titan-stabilisiertem Edelstahl 1.4571, zeichnet sich diese Verschraubung durch eine exzellente Beständigkeit gegen aggressive Medien und Lochfraß aus. Die integrierte FKM-Dichtung ermöglicht einen Einsatz in einem Temperaturbereich von -20°C bis +200°C und hält Betriebsdrücken von bis zu 400 bar stand. Diese Komponenten sind die erste Wahl für die chemische Industrie, die Halbleiterfertigung sowie für alle Anwendungen im Industriebedarf, bei denen absolute Gasdichtheit und Korrosionsschutz oberste Priorität haben.

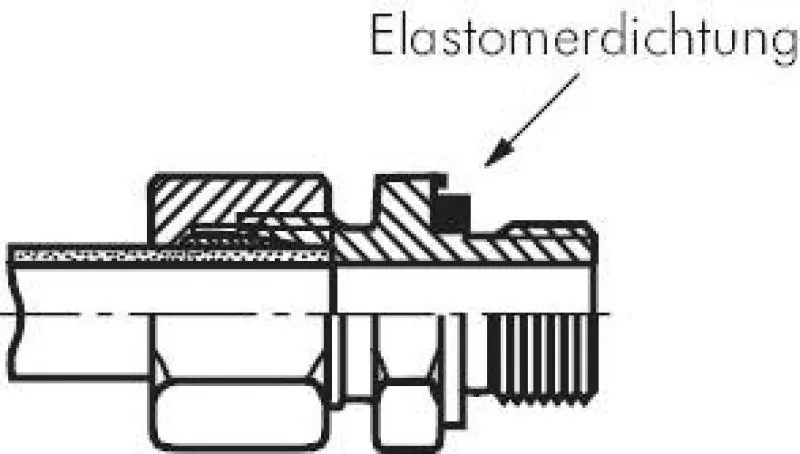

• Absolute Gasdichtheit: Die zusätzliche Elastomerdichtung im 24-Grad-Konus garantiert 100% Dichtigkeit bei Gasen und im Vakuum.

• Maximale Korrosionsbeständigkeit: Der Werkstoff Edelstahl 1.4571 bietet dauerhaften Schutz in aggressiven Chemie- und Offshore-Umgebungen.

• Zertifizierte Hochdrucksicherheit: Ausgelegt für anspruchsvolle Hydrauliksysteme bis 400 bar Betriebsdruck je nach Rohrdimension.

• Sofort montagefertig: Die Lieferung erfolgt als Komplettset inklusive Mutter und Schneidring für eine schnelle Systemintegration.

Anwendungstipp: Um die Elastomerdichtung bei der Montage zu schützen und ein Festfressen des Edelstahlgewindes zu verhindern, empfehlen wir die Verwendung einer spezialisierten Montagepaste für Edelstahl-Schneidringverschraubungen, die die Reibung minimiert und den Festpunkt exakt fühlbar macht.

Sichern Sie Ihre sensiblen Anlagen mit einer Verbindungstechnik ab, die keine Kompromisse bei der Dichtheit eingeht. Unsere Edelstahl-Schneidringverschraubungen mit Elastomerdichtung bieten Ihnen die notwendige Prozesssicherheit für den Umgang mit kostspieligen oder gefährlichen Medien. Wählen Sie jetzt die passende Rohrgröße sowie die Baureihe aus und profitieren Sie von unserer schnellen Lieferung für Ihre Instandhaltung – jetzt hier direkt bestellen und die Systemintegrität nachhaltig sichern.

Typ Edelstahl

Werkstoffe:

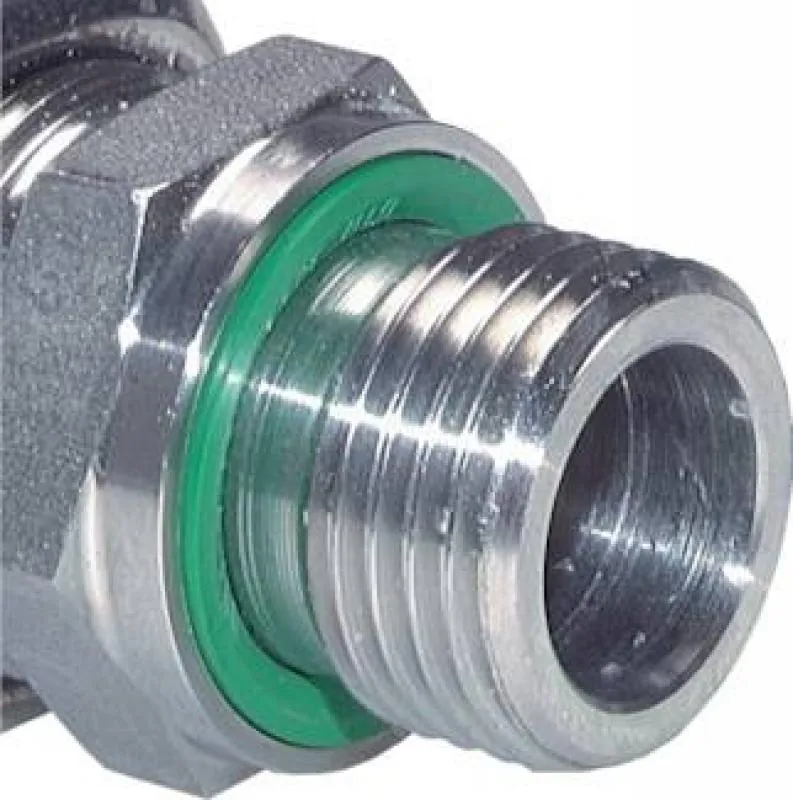

Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKM

Temperaturbereich:
-60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)

Montage Schneidringverschraubungen
1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.
2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).
3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.
4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.
5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.
6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.

Achtung:
Montage von Edelstahlverschraubungen nur unter Zuhilfenahme geeigneter Schmiermittel.

Benötigte Rohrqualität:
Die Verschraubungen müssen mit wärmebehandelten, nahtlosen Edelstahlrohren (1.4571) nach DIN EN ISO 1127 verarbeitet werden. Die Toleranzklasse soll D4/T3 sein, die Oberfläche darf keinerlei Beschädigungen aufweisen und deren Härte sollte nicht mehr als Rockwel HRB 90 betragen.
