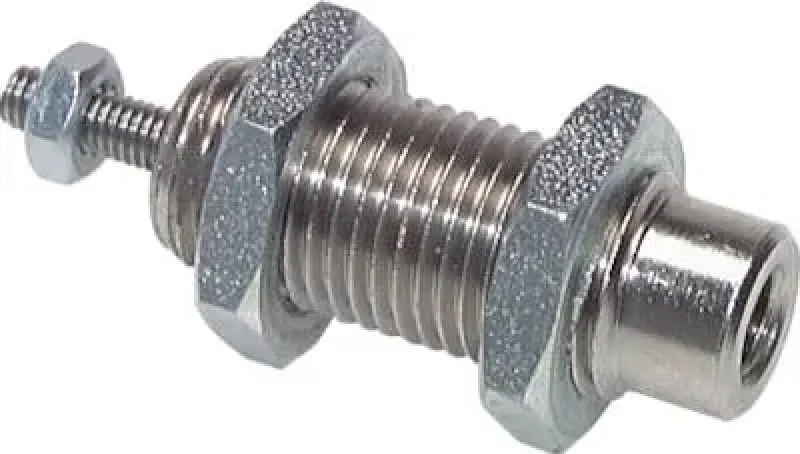

Einschraub-Pneumatikzylinder einfachwirkend – Ø 6–16 mm – alle Größen M10–M22

Direkte Montage durch kompakte Gehäusebauform mit Einschraubgewinde

Dieser einfachwirkende Einschraubzylinder wurde speziell für Anwendungen entwickelt, bei denen herkömmliche Befestigungselemente zu viel Raum beanspruchen. Durch das durchgehende Außengewinde am Gehäuse lässt sich der Zylinder direkt in eine Gewindebohrung einschrauben oder mittels Kontermutter in einer Durchgangsbohrung fixieren. Diese Bauform ist ideal für Spannvorrichtungen, Positionieraufgaben oder Auswurfeinheiten im Sondermaschinenbau. Das robuste Gehäuse aus Messing in Kombination mit einer Kolbenstange aus Edelstahl garantiert eine hohe mechanische Belastbarkeit und Korrosionsbeständigkeit.

Die Serie deckt die Kolbendurchmesser von 6 mm bis 16 mm ab und bietet standardmäßig eine integrierte Rückstellfeder. Da die Druckluft nur für das Ausfahren benötigt wird, reduziert sich der Luftverbrauch im Vergleich zu doppeltwirkenden Systemen erheblich. Für die präzise Montage an der Applikation ist der Zylinder wahlweise mit oder ohne zusätzliche Kontermutter auf der Kolbenstange erhältlich. Die verbauten NBR-Dichtungen sind für einen breiten Temperaturbereich ausgelegt und sorgen für eine lange Standzeit bei einem maximalen Betriebsdruck von bis zu 10 bar.

Sicherheitshinweis: Achten Sie bei der Installation darauf, dass das Einschraubgewinde nicht überdreht wird, um die Gehäusewandung nicht zu deformieren. Die interne Federkraft wirkt permanent; bei der Demontage muss daher sichergestellt sein, dass keine Lasten unkontrolliert zurückschnappen können.

Sichern Sie sich diese kompakte Lösung für Ihre Mikro-Pneumatik und optimieren Sie Ihre Bauräume mit unseren hochwertigen Einschraubzylindern.

Werkstoffe:

Körper: Messing vernickelt, Kolbenstange: Edelstahl, Dichtung: NBR

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
2 - 7 bar
