AIRTEC® Rundzylinder einfachwirkend – ISO 6432 – alle Größen Ø 8–25 mm

Energiesparender Rückzug mit Federkraft nach ISO 6432 Standard

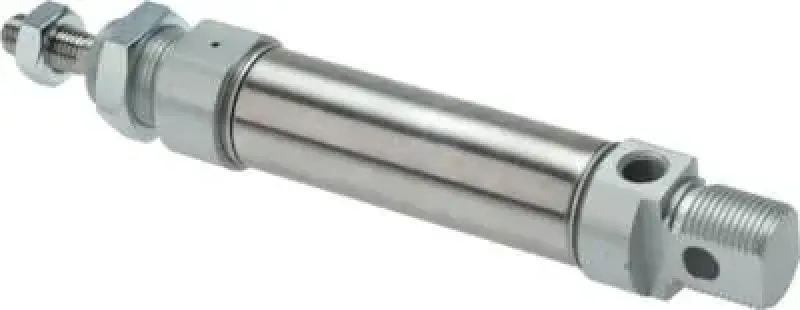

Dieser einfachwirkende Pneumatik-Rundzylinder der AIRTEC® Baureihe HM ist die ideale Lösung für Anwendungen, bei denen der Arbeitshub durch Druckluft und der Rückhub durch eine integrierte mechanische Feder realisiert wird. Die Fertigung nach ISO 6432 gewährleistet eine vollständige Austauschbarkeit mit Standard-Befestigungselementen. Das robuste Zylinderrohr aus Edelstahl (1.4301) und die eloxierten Aluminium-Endkappen bieten einen zuverlässigen Korrosionsschutz.

Der Zylinder arbeitet in einem Druckbereich von 1,5 bis 10 bar und einem Temperaturspektrum von -20 °C bis +80 °C. Er ist serienmäßig mit einem Magnetkolben ausgestattet, was eine problemlose Positionserfassung über externe Zylinderschalter ermöglicht. Die verbauten NBR- und PUR-Dichtungen garantieren eine lange Lebensdauer und minimieren Luftleckagen im Betrieb.

Sicherheitshinweis: Aufgrund der internen Rückstellfeder muss bei der Montage und im Betrieb die durch die Feder erzeugte Gegenkraft berücksichtigt werden. Bei der Demontage des Zylinders ist darauf zu achten, dass das System drucklos ist und die Federkraft kontrolliert freigegeben wird.

Optimieren Sie jetzt Ihre Applikationen mit den energieeffizienten AIRTEC® einfachwirkenden Zylindern und profitieren Sie von genormter Industriequalität.

Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PUR

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
C in Verbindung mit Befestigung C1
