3-Wege-Kugelhähne mit L- oder T-Bohrung bis 500 bar
3-Wege-Kugelhähne zum Umschalten, Verteilen und Mischen
3-Wege-Kugelhähne verbinden drei Leitungsanschlüsse und ermöglichen je nach Kugelbohrung und Schaltstellung das Umschalten, Verteilen, Zusammenführen oder Absperren von Medienströmen. In dieser Kategorie finden Sie Ausführungen mit L- oder T-Bohrung für unterschiedliche Druckbereiche und Einbausituationen.
Das Sortiment umfasst Kugelhähne aus vernickeltem oder verchromtem Messing, Edelstahl und verzinktem Stahl sowie kompakte Schlauchventile aus PE, PP oder PVDF. Zur Auswahl stehen Innengewinde, Schneidringanschlüsse, Schlauchanschlüsse und Ausführungen für den Schalttafeleinbau.
.jpg "Preview: 3-Wege Kugelhähne, Messing vernickelt, L- und T-Bohrung, bis 55 bar, alle Größen"){kind=small}
.jpg "Preview: 3-Wege-Kugelhähne, Edelstahl, PN 63 (Eco-Line), L- und T-Bohrung, alle Größen"){kind=small}
_2635_3.jpg "Preview: 3-Wege-Kugelhähne, Edelstahl, PN 63 (Eco-Line), L- und T-Bohrung, alle Größen"){kind=small}
.png "Preview: 3-Wege Hochdruck Kugelhahn Stahl verzinkt mit Schneidringanschluss bis 500 bar, alle Größen"){kind=small}
L- oder T-Bohrung: Schaltfunktion richtig auswählen
Bei einer L-Bohrung sind jeweils zwei der drei Anschlüsse über einen rechtwinkligen Strömungsweg miteinander verbunden. Sie wird vor allem verwendet, um einen Medienstrom zwischen zwei Leitungswegen umzuschalten. Gegenüberliegende Anschlüsse können über eine reine L-Bohrung nicht direkt miteinander verbunden werden.
Eine T-Bohrung kann abhängig von Griffstellung, Anschlag und Ausführung zwei oder alle drei Anschlüsse miteinander verbinden. Dadurch sind unterschiedliche Verteil-, Misch- und Umschaltfunktionen möglich. Nicht jede T-Bohrung bietet jedoch dieselben Schaltstellungen.
Vergleichen Sie vor der Auswahl das Schaltbild des Kugelhahns mit der gewünschten Leitungsfunktion. Dabei sind auch Anschlussnummerierung, zulässiger Druckeinlass und mögliche gesperrte Stellungen zu beachten.
3-Wege-Kugelhähne für unterschiedliche Druckbereiche

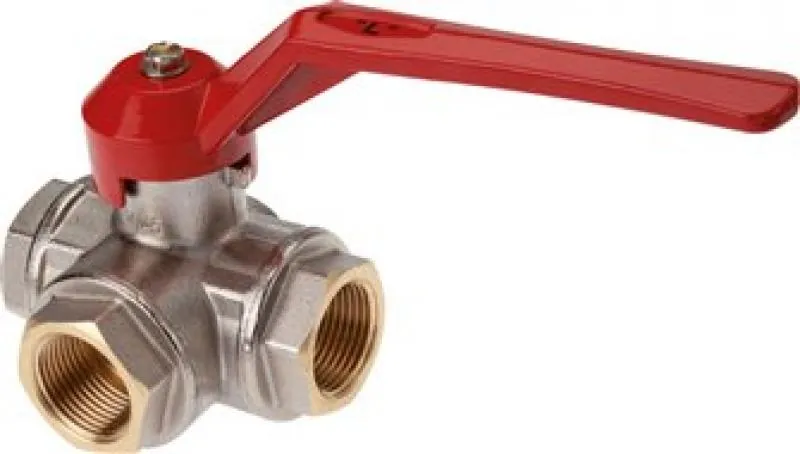

Für Rohrleitungen mit Innengewinde stehen 3-Wege-Kugelhähne aus vernickeltem Messing bis 55 bar sowie Edelstahlvarianten der Druckstufe PN 63 zur Verfügung. Ausführungen aus Messing für den Schalttafeleinbau sind mit PN 20 angegeben.

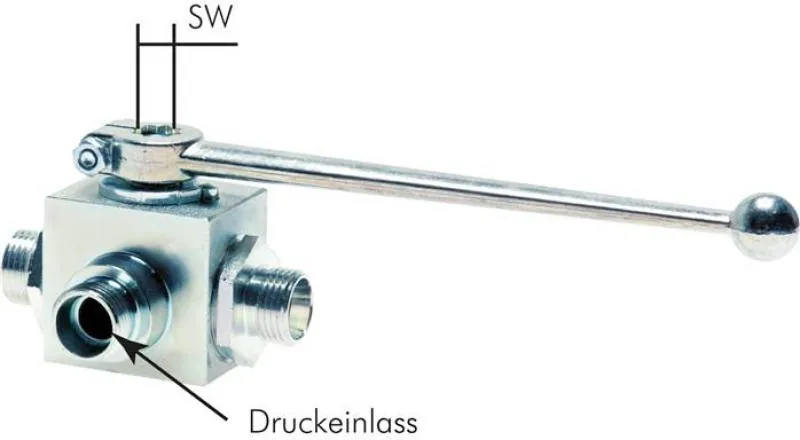

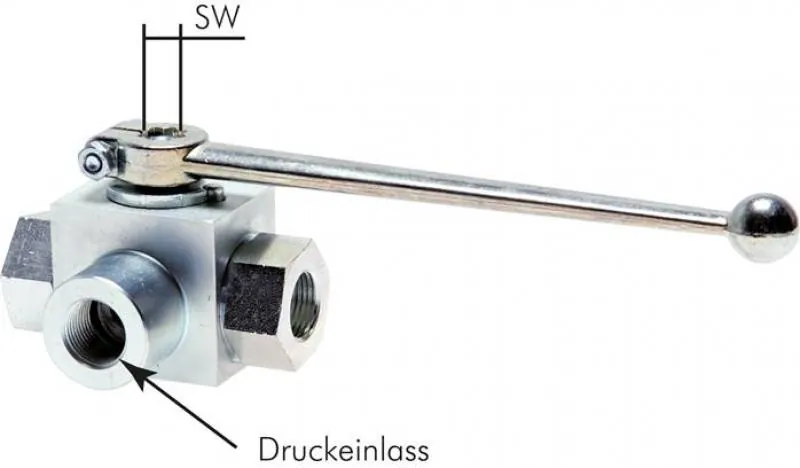

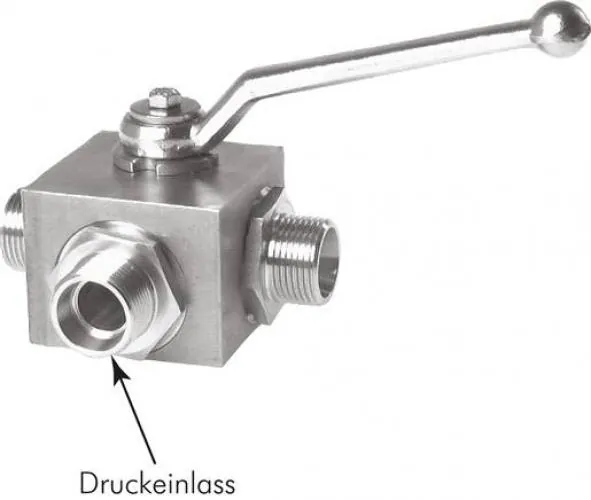

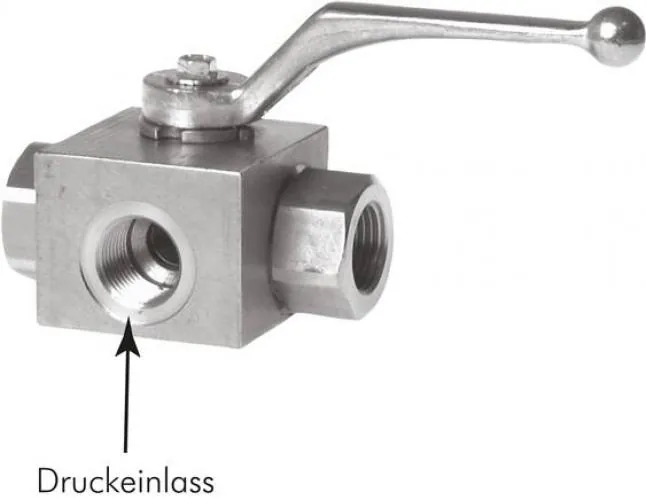

Für hydraulische Hochdrucksysteme umfasst das Sortiment Varianten aus verzinktem Stahl bis 500 bar sowie Edelstahl 1.4571 bis 400 bar. Diese Hochdruckkugelhähne sind mit Innengewinde oder Schneidringanschluss erhältlich. Ergänzend stehen 3-Wege-Schlauchventile aus PE, PP oder PVDF mit PN 1 zur Auswahl.
Der maximal zulässige Betriebsdruck kann von Nennweite, Anschlussgröße, Temperatur und Ausführung abhängen. Maßgeblich sind daher immer die technischen Werte der ausgewählten Variante.
3-Wege-Kugelhähne richtig auswählen
Bestimmen Sie zuerst, welche Anschlüsse in den einzelnen Griffstellungen miteinander verbunden oder gesperrt sein müssen. Wählen Sie anschließend die dafür geeignete L- oder T-Bohrung und vergleichen Sie das Schaltbild mit der geplanten Leitungsführung.
Prüfen Sie danach Anschlussart, Gewindegröße, Nennweite oder Rohr-Außendurchmesser sowie den maximal zulässigen Betriebsdruck der konkreten Variante. Bei Schneidringanschlüssen müssen zusätzlich Rohrabmessung und leichte oder schwere Baureihe übereinstimmen.
Gehäuse-, Kugel- und Dichtungswerkstoffe müssen für Medium, Temperatur und Betriebsbedingungen geeignet sein. Bei Hochdruckanwendungen sind außerdem die zulässige Druckeinleitung, die Schaltüberdeckung und mögliche Druckspitzen während des Umschaltens zu berücksichtigen.
Passend zu dieser Kategorie finden Sie in unserem Sortiment auch Pneumatikventile, oder unsere Gewindefittinge sowie auch die passenden Schläuche. Jetzt entdecken und direkt online bestellen!
