Mini-Kugelhähne und kompakte Absperrhähne
Mini-Kugelhähne und kompakte Absperrhähne ermöglichen das Öffnen, Absperren oder Verteilen von Medienströmen bei geringem Einbauraum. Die Kategorie umfasst gerade und abgewinkelte Kugelhähne, 2- und 3-Wege-Ausführungen, Modelle für den Schalttafeleinbau sowie kompakte Pneumatik-Absperrhähne mit Steckanschluss.
Zur Auswahl stehen Ausführungen aus verchromtem oder vernickeltem Messing, Edelstahl, Aluminium sowie den Kunststoffen PP, PVDF, PFA und PE. Je nach Produkt sind Innengewinde, Außengewinde, kombinierte Gewindeanschlüsse, Steckanschlüsse oder Schlauchtüllen vorhanden.

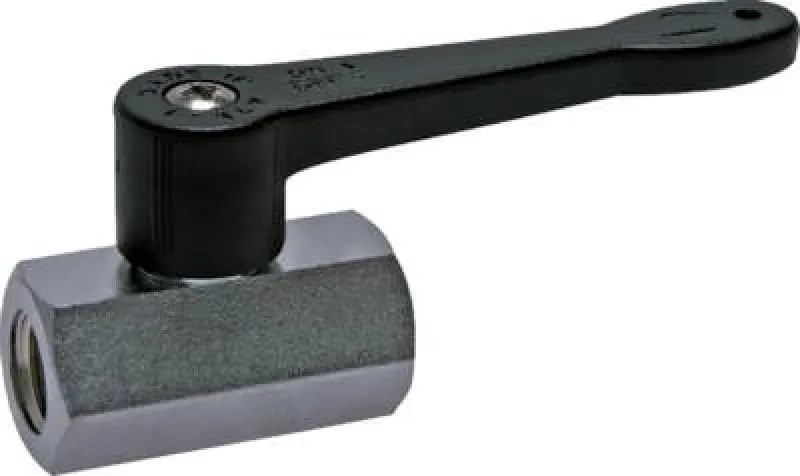

Unterschiedliche Betätigungen wie Knebelgriff, langer Griff oder Schraubendreheraufnahme ermöglichen die Anpassung an Einbauraum und Bedienung. Für Druckluftanlagen stehen außerdem Mini-Kugelhähne mit Zwangsentlüftung und IQS-Absperrhähne mit geradem, abgewinkeltem oder Schottanschluss zur Verfügung.
Wählen Sie den Hahn passend zu Medium, Schaltfunktion, Anschluss, Werkstoff, Nennweite, Betriebsdruck und Temperaturbereich aus. Maßgeblich sind die technischen Daten der jeweiligen Produktvariante.
Bauformen und Werkstoffe der Mini-Kugelhähne

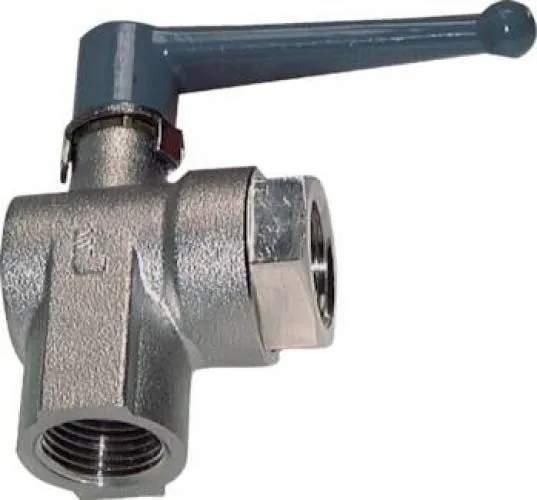

Gerade Mini-Kugelhähne eignen sich für die Absperrung innerhalb einer Leitung. Winkel-Kugelhähne verbinden die Absperrfunktion mit einer Richtungsänderung und können bei beengten Einbauverhältnissen vorteilhaft sein. Für die Montage in Gehäusen, Bedienfeldern oder Schalttafeln stehen Ausführungen mit Befestigungsgewinde zur Verfügung.
2-Wege-Kugelhähne öffnen oder sperren einen einzelnen Strömungsweg. 3-Wege-Kugelhähne können Medienströme abhängig von ihrer inneren Bohrung umschalten oder verteilen. Bei T- und L-Ausführungen muss deshalb vor der Bestellung geprüft werden, welche Anschlüsse in den einzelnen Griffstellungen miteinander verbunden sind.
Messing-Ausführungen werden für zahlreiche Anwendungen mit Druckluft, Wasser, Mineralölen sowie neutralen gasförmigen und flüssigen Medien angeboten. Edelstahlvarianten stehen für erhöhte Druckanforderungen und Anwendungen zur Verfügung, bei denen die Beständigkeit des Werkstoffs benötigt wird.
Kunststoff-Kugelhähne aus PP, PVDF oder PFA eignen sich für Medien, die den gewählten Gehäuse- und Dichtungswerkstoff nicht angreifen. Die zulässigen Temperaturbereiche unterscheiden sich deutlich nach Werkstoff. Eine allgemeine Freigabe für aggressive Chemikalien ist deshalb nicht möglich.
Gewinde-, Steck- und Schlauchanschlüsse
Mini-Kugelhähne mit beidseitigem Innengewinde lassen sich zwischen zwei passenden Gewindeanschlüssen montieren. Varianten mit Innen- und Außengewinde können direkt in eine Muffe, ein Ventil oder eine andere Armatur eingeschraubt werden. Die Gewindearten R, Rp und G dürfen dabei nicht allein anhand ihrer Zollgröße gleichgesetzt werden.
IQS-Absperrhähne verbinden die Absperrfunktion mit einem Steckanschluss für passende Pneumatikschläuche. Erhältlich sind gerade und abgewinkelte Ausführungen, Varianten mit Außengewinde, beidseitigem Steckanschluss und Modelle zur Schottmontage.

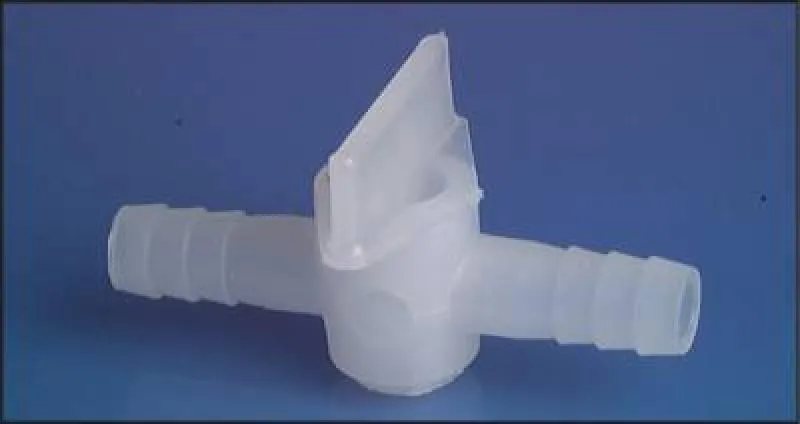

KFE-Kugelhähne und Labor-Schlauchhähne besitzen Schlauchtüllen zur direkten Aufnahme geeigneter Schläuche. Schlauchwerkstoff, Innen- und Außendurchmesser, zulässiger Druck und erforderliche Schlauchsicherung müssen auf den Anschluss abgestimmt werden.

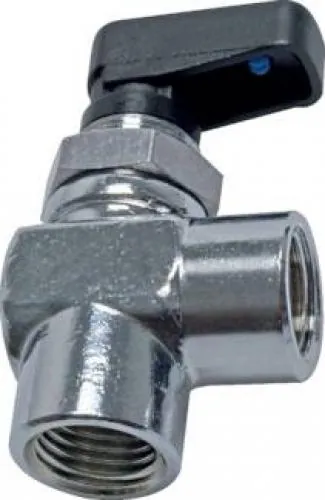

Beim Schalttafeleinbau sind neben Gewinde und Nennweite auch Befestigungsgewinde, Einbaulänge, Schalttafelstärke, Griffabmessungen und Betätigungsfreiraum zu berücksichtigen.
Mini-Kugelhähne richtig auswählen
Entscheidend für die Auswahl sind Schaltfunktion, Anschlussart, Gewindegröße, Nennweite, Werkstoff, Betriebsdruck, Temperaturbereich und Medienverträglichkeit. Bei 3-Wege-Kugelhähnen muss zusätzlich zwischen T- und L-Bohrung unterschieden werden.
Der zulässige Betriebsdruck reicht innerhalb dieser Kategorie je nach Ausführung von PN 1 bis PN 63. Ein einheitlicher Wert von PN 16 oder PN 25 kann deshalb nicht für das gesamte Sortiment angegeben werden. Druck- und Temperaturgrenzen können außerdem von Werkstoff, Nennweite und Medium abhängen.
PTFE, NBR und FKM besitzen unterschiedliche Beständigkeiten. Nicht nur der Gehäusewerkstoff, sondern auch Kugel-, Sitz- und Spindeldichtung müssen für das verwendete Medium und die Betriebstemperatur geeignet sein.
Kugelhähne mit Zwangsentlüftung sperren den Zulauf und entlüften abhängig von ihrer Konstruktion gleichzeitig die nachgeschaltete Leitung. Sie sind für entsprechende Druckluftanwendungen vorgesehen und dürfen nicht mit einem gewöhnlichen beidseitig absperrenden Mini-Kugelhahn gleichgesetzt werden.
Bei IQS-Absperrhähnen müssen Schlauchaußendurchmesser, Gewindeart und Strömungsrichtung zur Installation passen. Für Schottvarianten sind zusätzlich Wandstärke und Befestigungssituation zu prüfen.
