Pneumatisch betätigte Schrägsitzventile aus Messing & Edelstahl

Einfach- oder doppeltwirkende Schrägsitzventile auswählen

Einfachwirkende Schrägsitzventile werden in einer Bewegungsrichtung durch Druckluft und in der Gegenrichtung durch Federkraft betätigt. Abhängig von der gewählten Steuerfunktion kann die Nullstellung geschlossen oder geöffnet sein. Deshalb darf aus der Bezeichnung „einfachwirkend“ allein keine bestimmte Sicherheitsstellung abgeleitet werden.

Bei doppeltwirkenden Ausführungen wird der Kolben für beide Bewegungsrichtungen mit Druckluft beaufschlagt. Prüfen Sie vor der Auswahl, welche Betätigungsart, Nullstellung und Durchflussrichtung für Ihre Anlage erforderlich sind. Maßgeblich sind immer die auswählbare Produktvariante und deren technische Dokumentation.

Steuerdruck, Steueranschluss und Nullstellung

Die geprüften Schrägsitzventile werden pneumatisch angesteuert. Bei den regulären Messing- und Edelstahl-Ausführungen nennen die Produktinformationen einen Steuerdruck von 4 bis 10 bar, einen empfohlenen Steuerdruck von 6 bar und einen Steueranschluss G 1/8. Kontrollieren Sie diese Werte dennoch für die konkret gewählte Größe und Ausführung.

Neben dem Steuerdruck sind die Nullstellung und die Durchflussrichtung zu berücksichtigen. Bei flüssigen Medien und hohen Strömungsgeschwindigkeiten kann eine ungünstige Einbaurichtung Druckstöße begünstigen. Varianten, Einbaulage und Durchflussrichtung müssen deshalb anhand der jeweiligen Produktdaten und der Anlagenbedingungen ausgewählt werden.

Schrägsitzventile aus Messing und Edelstahl

Messing-Schrägsitzventile besitzen laut Produktangaben je nach Größe ein Gehäuse aus Rotguss beziehungsweise Messing. Als Sitzdichtung wird PTFE, als Spindelabdichtung NBR verwendet. Der auf der Produktseite angegebene Temperaturbereich reicht von −20 bis +85 °C.

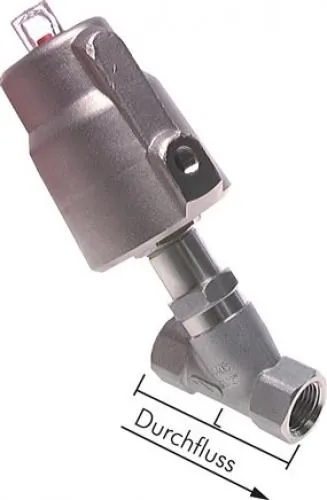

Bei der regulären Edelstahl-Ausführung besteht das Ventilgehäuse laut technischen Daten aus Edelstahl 1.4408. Für die Innenteile wird Edelstahl 1.4301 genannt; Sitz- und Spindelabdichtung bestehen aus PTFE, weitere Dichtungen aus FKM. Die technischen Angaben nennen einen Temperaturbereich von −40 bis +200 °C.

Werkstoff und Temperaturbereich allein belegen noch keine uneingeschränkte Medienbeständigkeit. Vergleichen Sie Medium, Konzentration, Druck und Temperatur mit sämtlichen medienberührten Werkstoffen und Dichtungen. Für die Eco-Line-Ausführung gelten ausschließlich deren eigene technische Daten.

Pneumatische Schrägsitzventile richtig auswählen

Berücksichtigen Sie bei der Auswahl eines pneumatisch betätigten Schrägsitzventils insbesondere:

• Anschlussgewinde und erforderliche Nennweite

• zulässigen Betriebsdruck des Mediums

• verfügbaren Steuerdruck

• einfach- oder doppeltwirkende Betätigung

• gewünschte Nullstellung

• zulässigen Temperaturbereich

• Beständigkeit von Gehäuse und Dichtungen

• vorgesehene Durchflussrichtung

• erforderlichen Durchfluss beziehungsweise Kv-Wert

• Wartungsbedarf und passenden Reparatursatz

Bei Flüssigkeiten können Strömungsgeschwindigkeit, Schließrichtung und Schließgeschwindigkeit Einfluss auf mögliche Druckstöße haben. Stimmen Sie das Ventil deshalb nicht nur nach Gewinde und Nennweite, sondern nach den vollständigen Betriebsbedingungen der Anlage ab.
