Nadel-, Absperr- und Schrägsitzventile & Absperrschieber
Ventile zum Regulieren, Absperren und Entlüften
Nadel-Absperrventile ermöglichen je nach Ausführung das Absperren oder feinfühlige Einstellen eines Volumenstroms. In dieser Kategorie finden Sie Varianten aus Messing, vernickeltem Messing, Edelstahl und verzinktem Stahl für unterschiedliche Druckbereiche und Einbausituationen.

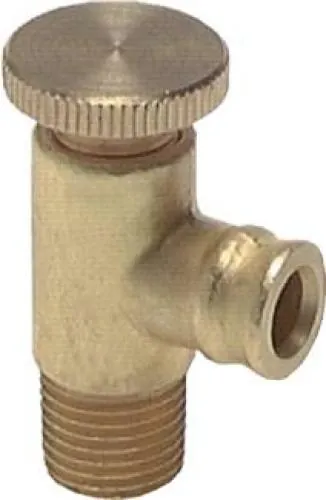

Ergänzt wird das Sortiment durch Kugel- und Muffen-Absperrventile, Schrägsitzventile, Muffen-Absperrschieber sowie Ablass-, Entlüftungs- und Entwässerungsventile. Die lieferbaren Ausführungen unterscheiden sich unter anderem durch Werkstoff, Dichtung, Anschlussgröße, Druckstufe und Temperaturbereich.

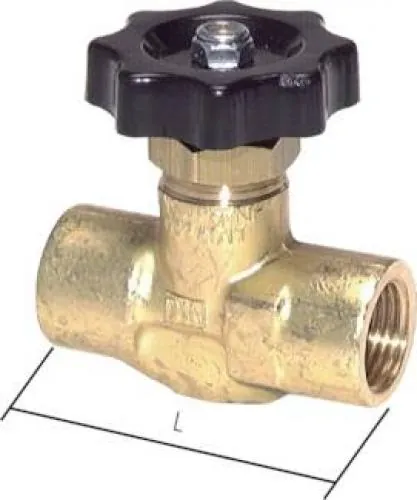

Nadel-Absperrventile zum Dosieren und Absperren
Nadel-Absperrventile besitzen eine fein bewegliche Spindel, mit der sich der freie Durchgang schrittweise verändern lässt. Dadurch eignen sie sich je nach Bauart zum Absperren und zum Einstellen kleinerer Volumenströme. Angeboten werden Varianten aus Messing, vernickeltem Messing, Edelstahl und verzinktem Stahl.
Die verfügbaren Druckbereiche reichen je nach Produkt und Anschlussgröße von PN 18 bis zu maximal 400 bar. Zur Auswahl stehen kompakte Ausführungen, Ventile für den Schalttafeleinbau und Hochdruckvarianten mit Handrad. Für die Auslegung sind neben dem maximalen Betriebsdruck auch Anschlussgröße, Durchflusskennwert, Werkstoff, Spindeldichtung, Medium und Temperaturbereich zu berücksichtigen.
Absperrventile und Absperrschieber

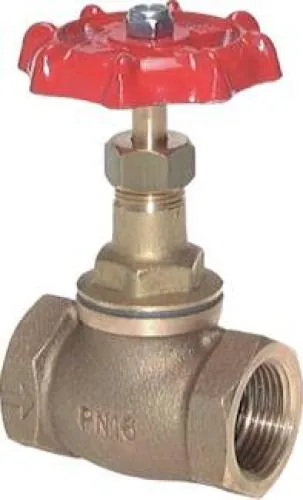

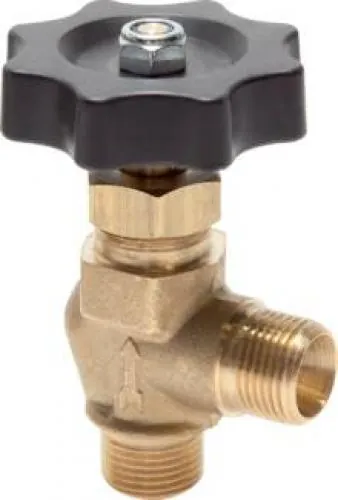

Absperrventile und Absperrschieber dienen dem kontrollierten Öffnen und Schließen von Rohrleitungen. Das Sortiment umfasst Kugel-Absperrventile aus Messing, Muffen-Absperrventile aus Messing oder Edelstahl sowie Muffen-Absperrschieber aus Edelstahl 1.4408 und Messing.
Absperrventile schließen über einen Ventilsitz, während bei einem Absperrschieber ein Schließelement in den Strömungsquerschnitt bewegt wird. Die Bauarten sind daher nicht beliebig austauschbar. Berücksichtigen Sie beim Austausch Einbaulänge, Durchflussrichtung, Gewinde, Druckstufe, Temperaturbereich und zulässiges Medium.
Schrägsitzventile und Freistromventile
Schrägsitzventile werden auch als Freistromventile bezeichnet und besitzen einen schräg zum Rohrverlauf angeordneten Ventilsitz. Dadurch entsteht gegenüber einem geraden Sitzventil ein günstigerer Strömungsverlauf. In dieser Kategorie stehen eine Messingausführung mit DVGW-Zulassung und PN 10 sowie eine Ausführung aus Edelstahl 1.4408 mit PN 40 zur Auswahl.
Die konkrete Eignung richtet sich nach Werkstoff, Dichtung, Anschlussgröße, Temperatur und Medium. Die DVGW-Zulassung der Messingausführung darf nicht auf das Edelstahlventil oder andere Produkte der Kategorie übertragen werden.
Nadel- und Absperrventile richtig auswählen
Wählen Sie zuerst die benötigte Funktion: Nadelventile ermöglichen eine feinere Einstellung des Durchflusses, Absperrventile und Schieber dienen vorwiegend dem Öffnen und Schließen einer Leitung, während Ablass-, Entlüftungs- und Entwässerungsventile für definierte Nebenfunktionen vorgesehen sind.
Prüfen Sie anschließend Anschlussart, Gewindegröße, maximalen Betriebsdruck und Temperaturbereich der konkreten Variante. Bei der Werkstoffauswahl müssen Gehäuse, Ventilsitz und Spindeldichtung gemeinsam betrachtet werden. Messing, Edelstahl, verzinkter Stahl, PTFE, Graphit und weitere Dichtungswerkstoffe besitzen unterschiedliche Einsatzgrenzen.
Für Trinkwasser, Gas, Dampf, aggressive Medien oder andere besonders geregelte Anwendungen dürfen nur ausdrücklich dafür freigegebene Ausführungen eingesetzt werden. Maßgeblich sind die technischen Produktdaten, Zulassungen und Beständigkeitshinweise des Herstellers.
Passend zu dieser Kategorie finden Sie in unserem Sortiment auch Pneumatikventile, oder unsere Gewindefittinge sowie auch die passenden Schläuche. Jetzt entdecken und direkt online bestellen!
