Winkel- & Einschraubkugelhähne sowie IQS-Winkel-Absperrhähne
Winkelkugelhähne und IQS-Winkel-Absperrhähne
Winkelkugelhähne verbinden die Absperrfunktion eines Kugelhahns mit einer um 90 Grad abgewinkelten Leitungsführung. Sie eignen sich für Installationen, bei denen zwei rechtwinklig zueinander angeordnete Anschlüsse direkt über eine kompakte Armatur verbunden werden sollen.
Das Sortiment umfasst Winkelkugelhähne und Einschraub-Winkelkugelhähne aus Messing, Mini-Ausführungen für den Schalttafeleinbau sowie IQS-Winkel-Absperrhähne für Pneumatikleitungen. Je nach Produkt stehen Innengewinde, kombinierte Außen- und Innengewinde oder Steckanschlüsse zur Verfügung.
DVGW-geprüfte Winkel- und Einschraub-Winkelkugelhähne nach EN 331 sind für entsprechend freigegebene Gase bis MOP 5 vorgesehen. Der zusätzlich angegebene maximale Betriebsdruck für andere geeignete Medien darf nicht mit dem zulässigen Gasdruck gleichgesetzt werden.
Wählen Sie die Armatur passend zu Medium, Anschlussart, Gewinde, Schlauchaußendurchmesser, Einbausituation, Temperatur und zulässigem Betriebsdruck aus. Maßgeblich sind die technischen Daten der jeweiligen Produktvariante.
Winkelkugelhähne für rechtwinklige Leitungsverbindungen
Ein Winkelkugelhahn besitzt zwei rechtwinklig zueinander angeordnete Medienanschlüsse. Er verbindet damit eine 90-Grad-Richtungsänderung mit der Funktion eines 2-Wege-Kugelhahns. Der Medienweg wird durch eine um 90 Grad drehbare Kugel geöffnet oder geschlossen.
Die Winkelbauform kann einen separaten Rohrwinkel und einen zusätzlichen geraden Kugelhahn ersetzen. Ob dadurch tatsächlich weniger Fittings oder Verbindungsstellen benötigt werden, hängt von der jeweiligen Rohrführung und den vorhandenen Anschlüssen ab.
Zur Auswahl stehen DVGW-geprüfte Winkelkugelhähne aus vernickeltem Messing sowie kompakte PN-20-Ausführungen mit Knebelgriff oder langem Griff. Für den Schalttafeleinbau müssen zusätzlich Befestigungsgewinde, Lochdurchmesser, Einbautiefe und verfügbarer Betätigungsraum berücksichtigt werden.

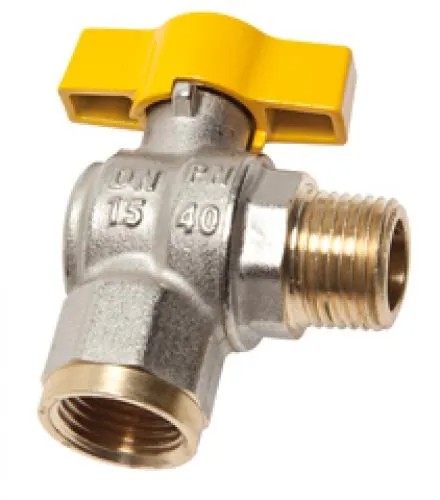

Einschraub-Winkelkugelhähne mit Außen- und Innengewinde
Einschraub-Winkelkugelhähne besitzen auf einer Seite ein Außengewinde und auf der anderen Seite ein Innengewinde. Dadurch kann das Außengewinde direkt in einen passenden Gewindeanschluss eingeschraubt werden, während die abgewinkelte Gegenseite eine weitere Rohr- oder Armaturenverbindung aufnimmt.
Die in dieser Kategorie angebotenen DVGW-Ausführungen bestehen aus vernickeltem Messing und sind nach EN 331 für ausgewiesene Gase bis PN 5 beziehungsweise MOP 5 geeignet. Für flüssige und andere freigegebene neutrale Medien gelten die produktspezifischen Druck- und Temperaturwerte.
Vor der Montage müssen Gewindeart, Gewinderichtung, Nennweite, Dichtverfahren und Einbaulage geprüft werden. Das Außengewinde darf nur in einen dafür vorgesehenen Anschluss eingeschraubt werden. Gewindeabdichtung und Anzugsmoment müssen zur jeweiligen Armatur passen.
Werkstoffe, Druckbereiche und Medien
Die Winkel- und Einschraub-Winkelkugelhähne dieser Kategorie bestehen aus vernickeltem oder verchromtem Messing. Je nach Ausführung werden verchromte oder polierte Messingkugeln, PTFE-, PA- oder NBR-Dichtungen und Griffe aus Aluminium beziehungsweise Kunststoff verwendet.
Bei den DVGW-geprüften Winkelkugelhähnen gelten unterschiedliche Betriebsgrenzen für Flüssigkeiten und Gase. Die geprüften Gasvarianten sind nach EN 331 für Erdgas, Stadtgas und Flüssiggas bis PN 5 beziehungsweise MOP 5 vorgesehen. Der Wert PN 40 darf nicht pauschal als zulässiger Gasdruck verwendet werden.
Die kompakten Winkelkugelhähne für den Schalttafeleinbau sind je nach Produkt für Wasser ohne Dampf, Druckluft, Mineralöle, Vakuum sowie neutrale gasförmige und nicht aggressive flüssige Medien vorgesehen.

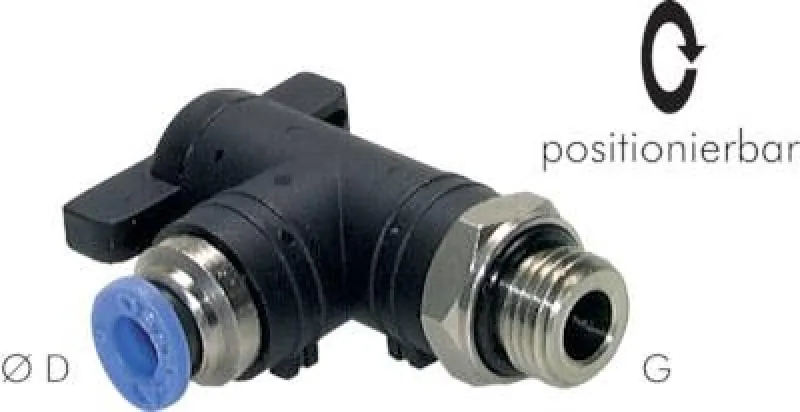

IQS-Winkel-Absperrhähne bestehen aus einer Kombination von vernickeltem Messing und technischen Kunststoffen. Sie sperren den Luftstrom zwischen den beiden Anschlüssen ab; eine automatische Entlüftung der Sekundärseite findet bei diesen 2-Wege-Absperrhähnen nicht statt.
Für jede Variante müssen Werkstoffe, Dichtungen, Betriebsdruck, Temperaturbereich, Gewinde und Medienverträglichkeit einzeln geprüft werden.
