Absperrklappen PN 16 mit Flansch oder Innengewinde
Absperrklappen für Flansch- und Gewindeanschlüsse
Absperrklappen ermöglichen das kompakte Absperren und Einstellen von Volumenströmen in Rohrleitungen. In dieser Kategorie finden Sie Zwischenflansch- und Anflanschklappen für Flanschverbindungen sowie Absperrklappen aus vernickeltem Messing mit Innengewinde.
Die Flanschklappen sind mit unterschiedlichen Gehäuse-, Scheiben- und Manschettenwerkstoffen erhältlich. Zur Auswahl stehen unter anderem Manschetten aus EPDM, NBR oder FKM. Die kompakte Gewindeausführung besitzt ein Gehäuse aus vernickeltem Messing, Dichtungen aus PTFE und EPDM sowie eine Klappe aus Polyetherimid.
Wählen Sie die Absperrklappe passend zu Anschluss, Nennweite, Betriebsdruck, Temperatur und Medium. Entscheidend für die Medienbeständigkeit ist immer die vollständige Kombination aus Gehäuse-, Scheiben-, Klappen- und Dichtungswerkstoffen.
Zwischenflansch-, Anflansch- und Gewindeausführungen

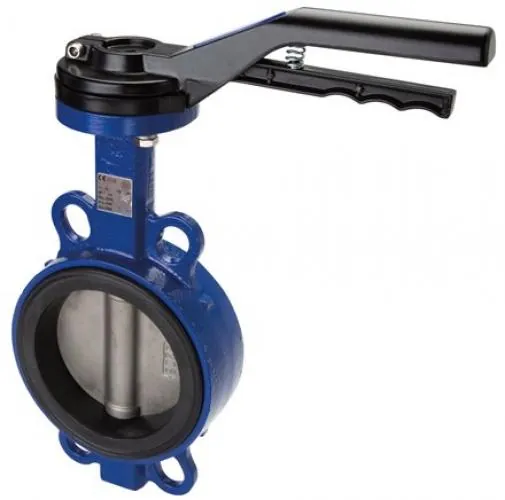

Zwischenflanschklappen werden zwischen zwei Rohrleitungsflanschen montiert. Diese Wafer-Bauform zeichnet sich durch eine kurze Einbaulänge und eine kompakte Konstruktion aus.
Anflanschklappen besitzen Befestigungsaugen und werden auch als Lug-Ausführung bezeichnet. Welche Einbau- und Demontagemöglichkeiten zulässig sind, hängt von der konkreten Armatur, der Flanschverbindung und den Betriebsbedingungen ab. Rohrleitungsabschnitte müssen vor Montage- oder Wartungsarbeiten grundsätzlich entsprechend der Betriebsanleitung drucklos gemacht und gegen unbeabsichtigte Druckbeaufschlagung gesichert werden.

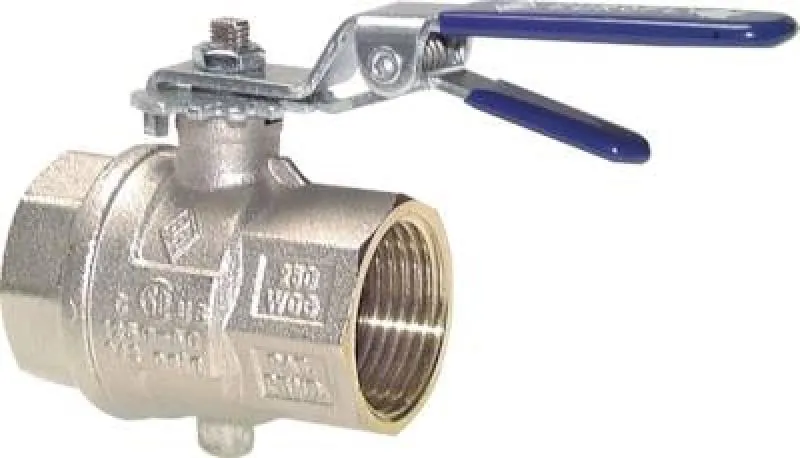

Für kleinere Rohrleitungen ist außerdem eine kompakte Absperrklappe aus vernickeltem Messing mit Innengewinde erhältlich. Diese wird direkt in eine passende Gewindeverbindung eingeschraubt und über einen Rastenhebel betätigt.
Manschetten, Dichtungen und Medienbeständigkeit
Bei den Flanschklappen stehen abhängig von der gewählten Ausführung Manschetten aus EPDM, NBR oder FKM zur Verfügung. Die Produktdaten nennen für EPDM einen Temperaturbereich von −10 bis maximal +110 °C, für NBR von +5 bis maximal +85 °C und für FKM von +5 bis maximal +180 °C.
EPDM, NBR und FKM besitzen unterschiedliche Beständigkeiten gegenüber Flüssigkeiten und Gasen. Die zulässige Anwendung kann daher nicht allein aus der Werkstoffbezeichnung oder dem maximalen Temperaturwert abgeleitet werden. Prüfen Sie vor der Auswahl das konkrete Medium, dessen Konzentration, den Betriebsdruck und die Betriebstemperatur.
Die Absperrklappe mit Innengewinde besitzt Dichtungen aus PTFE und EPDM. Für dieses Produkt wird ein Temperaturbereich von −10 bis maximal +130 °C angegeben. Auch hier gilt die Freigabe nur für Medien, die mit sämtlichen medienberührten Werkstoffen verträglich sind.
Handhebel, Werkstoffe und Betriebsdaten auswählen
Die angebotenen Absperrklappen werden manuell über einen Hand- beziehungsweise Rasterhebel betätigt. Bei den Flanschklappen kann zwischen verschiedenen Ausführungen, Flanschanschlüssen sowie Gehäuse-, Scheiben- und Manschettenwerkstoffen gewählt werden.
Die Produktdaten der Flanschklappen nennen Baulängen nach DIN 3202-K1, ISO 5752 Reihe 20 und EN 558-1 Reihe 20. Betriebsdruck und Temperaturbereich unterscheiden sich je nach Nennweite, Bauform, Medium und Werkstoffkombination. Die Bezeichnung PN 10/16 beschreibt deshalb nicht automatisch den zulässigen Betriebsdruck jeder einzelnen Variante.
Bei der Absperrklappe mit Innengewinde stehen unterschiedliche Gewindegrößen zur Auswahl. Angegeben sind ein Mediumdruck bis maximal 16 bar und ein Temperaturbereich von −10 bis maximal +130 °C. Vor der Bestellung sind die technischen Daten der gewählten Größe mit den tatsächlichen Betriebsbedingungen abzugleichen.
