Kugelhähne & Ventile mit Zwangsentlüftung – alle Größen
Druckluft absperren und die Sekundärseite entlüften
Kugelhähne und Ventile mit Zwangsentlüftung sperren die Versorgung ab und ermöglichen gleichzeitig die Entlüftung der nachgeschalteten Leitung. Sie werden vor allem in Druckluftanlagen eingesetzt, wenn pneumatische Baugruppen, Manometer, Leitungen oder angeschlossene Komponenten abgesperrt und druckentlastet werden sollen.
Das Sortiment umfasst kompakte Mini-Kugelhähne, 2-teilige Kugelhähne aus Messing oder Edelstahl, Hand-Schiebeventile und IQS-3/2-Wegeventile. Je nach Ausführung stehen Innengewinde, Außengewinde oder Steckanschlüsse für Pneumatikschläuche zur Verfügung.
Bei den Kugelhähnen erfolgt die Entlüftung über eine Entlüftungsbohrung beziehungsweise einen gesonderten Entlüftungsanschluss. Die 3/2-Wegeventile sperren in der entsprechenden Schaltstellung den Zulauf und verbinden die Sekundärseite mit dem Entlüftungsanschluss.
Wählen Sie die Armatur passend zu Funktion, Anschluss, Gewinde, Schlauchdurchmesser, Medium, Betriebsdruck und Temperaturbereich aus. Vor Arbeiten an der Anlage muss die tatsächliche Druckfreiheit separat festgestellt werden.
So funktioniert die Zwangsentlüftung
Bei einem Kugelhahn mit Zwangsentlüftung wird die Versorgungsseite in der geschlossenen Stellung abgesperrt. Gleichzeitig kann die nachgeschaltete Leitung über eine Entlüftungsbohrung oder einen separaten Entlüftungsanschluss druckentlastet werden.

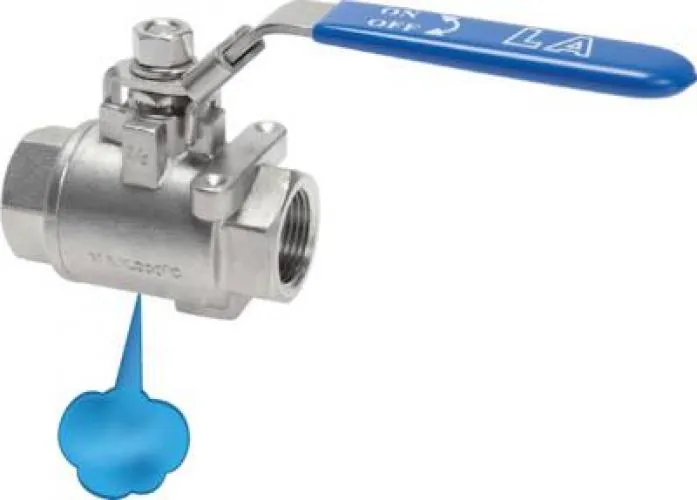

Größere 2-teilige Kugelhähne besitzen je nach Ausführung ein eigenes Entlüftungsgewinde. Dort kann ein geeigneter Schalldämpfer oder eine Abluftleitung angeschlossen werden. Der Entlüftungsanschluss darf nicht verschlossen werden, wenn dadurch die vorgesehene Funktion aufgehoben wird.
Ein 3/2-Wege-Absperrventil besitzt einen Versorgungsanschluss, einen Arbeitsanschluss und einen Entlüftungsanschluss. In der Absperrstellung wird die Versorgung getrennt und die Sekundärseite mit der Entlüftung verbunden. Hand-Schiebeventile erreichen eine vergleichbare Funktion durch manuelles Verschieben der Schalthülse.
Die konkrete Anschlussbelegung und Strömungsrichtung sind dem Schaltsymbol beziehungsweise den technischen Produktangaben zu entnehmen.
Bauarten, Werkstoffe und Einsatzbereiche
Mini-Kugelhähne aus verchromtem Messing sind kompakte Absperrarmaturen für Druckluft, Wasser und Vakuumanwendungen innerhalb der angegebenen Betriebsgrenzen. Die angebotene Ausführung arbeitet mit PN 20 und besitzt je nach Variante unterschiedliche G-Gewinde.
2-teilige Messing-Kugelhähne mit Zwangsentlüftung sind für Luft, Wasser und Vakuum bis zum angegebenen Betriebsdruck vorgesehen. Sie bestehen aus vernickeltem Messing, besitzen PTFE-Dichtungen und sind silikonfrei gefertigt. Der Handhebel kann bei den ausgewiesenen Varianten in geschlossener Stellung mit einem Vorhangschloss gesichert werden.
Die Edelstahl-Ausführungen eignen sich ebenfalls zum Be- und Entlüften von Druckluftanlagen und Manometerleitungen sowie für Wasser und Vakuum innerhalb der bestätigten technischen Grenzen. Werkstoff, Temperaturbereich und Medienbeständigkeit sind für die gewählte Größe zu prüfen.
Hand-Schiebeventile und IQS-3/2-Wegeventile sind kompakte Lösungen für kleinere pneumatische Leitungen und Baugruppen. Die IQS-Ausführungen stehen mit Steckanschluss, Außengewinde oder einer Kombination aus Gewinde und Steckanschluss zur Verfügung.
Montage, Entlüftung und passendes Zubehör
Die Armatur muss entsprechend der gekennzeichneten Strömungsrichtung und Anschlussbelegung montiert werden. Eine umgekehrte Einbaurichtung kann die Absperr- oder Entlüftungsfunktion beeinträchtigen.
Vor der Montage ist die Anlage vollständig drucklos zu schalten. Gewindeart, Gewindegröße, Dichtverfahren und zulässiges Anzugsmoment müssen zur Armatur und zur angeschlossenen Leitung passen. Steckanschlüsse sind mit geeigneten, rechtwinklig abgelängten Pneumatikschläuchen zu verwenden.
Für Kugelhähne mit separatem Entlüftungsgewinde kann ein passender Schalldämpfer verwendet werden. Dieser reduziert das Abluftgeräusch, darf den erforderlichen Entlüftungsquerschnitt jedoch nicht unzulässig einschränken. Alternativ kann die Abluft über eine geeignete Leitung abgeführt werden, sofern die Produktausführung dies zulässt.
Abschließbare Handhebel können gegen unbeabsichtigtes Betätigen gesichert werden. Schloss und Verriegelung müssen zur jeweiligen Griffausführung passen. Nach der Montage sind Absperrstellung, Entlüftung, Dichtheit und tatsächlicher Druckabbau zu kontrollieren.
Passend zu dieser Kategorie finden Sie in unserem Sortiment auch Pneumatikventile, oder unsere Gewindefittinge sowie auch die passenden Schläuche. Jetzt entdecken und direkt online bestellen!
