5/2- und 5/3-Wege-Magnetventile für doppeltwirkende Zylinder
5/2- und 5/3-Wege-Magnetventile steuern den Druckluftstrom zwischen den beiden Kammern eines doppeltwirkenden Pneumatikzylinders. Während 5/2-Wege-Ventile über zwei Schaltstellungen verfügen, besitzen 5/3-Wege-Ventile eine zusätzliche Mittelstellung.
Das Sortiment umfasst Magnetventile von EMC, YPC, AIRTEC und Metal Work in verschiedenen Baugrößen, Anschlussarten und Schaltfunktionen. Je nach Baureihe stehen monostabile Ventile mit Federrückstellung, bistabile Magnetimpulsventile und 5/3-Wege-Ausführungen mit unterschiedlichen Mittelstellungen zur Verfügung.
Ergänzt wird das Angebot durch passende Mehrfachanschlussplatten, P-Reihenleisten, Magnetspulen, Normstecker, Dichtungen und Verbindungsleitungen. Bei der Auswahl müssen Ventilfunktion, Baureihe, Anschlussgröße, Betriebsspannung und Zubehör exakt aufeinander abgestimmt werden.
.jpg "Preview: Magnetspulen für Magnetventile – mit Stecker oder Kabel"){kind=small}
.jpg "Preview: Magnetspulen für Magnetventile – mit Stecker oder Kabel"){kind=small}
.jpg "Preview: Normstecker für Magnetspulen von Magnetventilen"){kind=small}
Funktionsweise von 5/2- und 5/3-Wege-Magnetventilen
Ein 5/2-Wege-Magnetventil besitzt fünf Anschlüsse und zwei Schaltstellungen. Ein Anschluss dient der Druckluftversorgung, zwei Anschlüsse führen zum Verbraucher und zwei weitere Anschlüsse dienen der Entlüftung. Durch das Umschalten werden die beiden Kammern eines doppeltwirkenden Pneumatikzylinders abwechselnd be- und entlüftet.

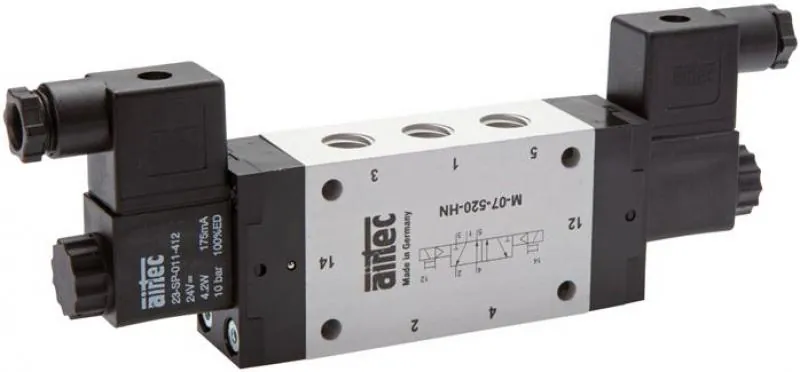

Monostabile 5/2-Wege-Ventile kehren nach dem Abschalten der Magnetspule durch Federkraft in ihre Ausgangsstellung zurück. Bistabile Magnetimpulsventile behalten ihre zuletzt geschaltete Stellung, bis ein Signal an der gegenüberliegenden Spule erfolgt.
5/3-Wege-Magnetventile besitzen zusätzlich eine Mittelstellung. Je nach Ausführung sind in dieser Stellung die Arbeitsanschlüsse gesperrt, entlüftet oder mit Druck beaufschlagt. Die Mittelstellungsfunktion muss anhand des Schaltsymbols und der technischen Daten des jeweiligen Ventils ausgewählt werden.
Baugrößen, Ventilserien und Anschlussarten
In dieser Kategorie finden Sie unterschiedliche Ventilbaureihen mit Anschlüssen von M5 bis G 1/2. Die geeignete Baugröße richtet sich nicht allein nach dem vorhandenen Gewinde, sondern vor allem nach dem benötigten Durchfluss, dem Zylindervolumen, der Leitungslänge und der gewünschten Verfahrgeschwindigkeit.
Zum Sortiment gehören unter anderem EMC-Ventile der Baureihen RV10 bis RV40, YPC-Ventile der Baureihen SF1000 bis SF6000 sowie Magnetventile von AIRTEC. Die konkreten Druck- und Temperaturbereiche, Nennweiten, Durchflusswerte und Schutzarten unterscheiden sich zwischen den Baureihen.

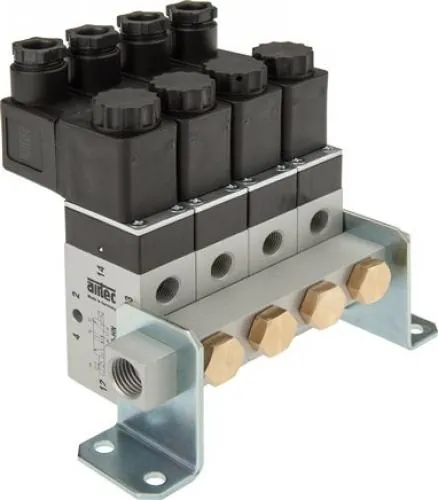

Mehrfachanschlussplatten und Reihenleisten sind baureihenspezifisch. Ähnliche Anschlussgrößen oder Gehäuseabmessungen bedeuten nicht automatisch, dass Ventil und Anschlussplatte miteinander kompatibel sind. Vor der Bestellung müssen deshalb Hersteller, Baureihe und Ventilausführung abgeglichen werden.
Auswahlkriterien für Ihre Anwendung
Legen Sie zunächst fest, ob ein 5/2- oder 5/3-Wege-Magnetventil benötigt wird. Bei einem 5/2-Wege-Ventil ist zusätzlich zwischen einer monostabilen Ausführung mit Federrückstellung und einem bistabilen Magnetimpulsventil zu unterscheiden. Bei 5/3-Wege-Ventilen muss die passende Mittelstellung anhand der gewünschten Anlagenfunktion ausgewählt werden.
Prüfen Sie anschließend Anschlussgröße, Nennweite, Durchfluss, Betriebsdruck, Temperaturbereich und zulässiges Medium. Die erforderliche Durchflussleistung richtet sich nach Zylindergröße, Hub, Taktzeit sowie Länge und Querschnitt der angeschlossenen Druckluftleitungen.
Magnetspule und elektrische Ansteuerung müssen hinsichtlich Spannung, Stromart, Leistungsaufnahme, Einschaltdauer, Anschlussbild und Schutzart zur Anlage passen. Gängige Varianten wie 24 V DC oder 230 V AC dürfen nicht ohne Prüfung gegeneinander ausgetauscht werden.
Kontrollieren Sie bei jedem Artikel, ob Magnetspule und Stecker zum Lieferumfang gehören oder separat bestellt werden müssen. Für Mehrfachanschlussplatten, P-Reihenleisten, Spulen und Normstecker ist zusätzlich die Kompatibilität mit der jeweiligen Ventilbaureihe zu beachten.
